이 대화상자를 이용하려면, 다음 중 하나를 실행합니다:
•열려 있는 일람표 창에서 계획 설정을 클릭합니다.
•내비게이터에서 일람표의 컨텍스트 메뉴를 사용합니다.
•내비게이터 팔레트에서 일람표를 선택한 다음 내비게이터의 하단에서 "설정" 버튼을 클릭합니다.
•문서 > 일람표 > 계획 설정을 사용합니다.
추가 정보는, 대화형 일람표 참조.
대화형 일람표에서 예약 (팀워크)을 참조.
이 섹션의 주제들:
계획 설정 패널의 왼쪽 패널은 사용자의 프로젝트에서 정의된 사용 가능한 계획을 열거합니다.
패널 헤더 항목(ID/이름)을 클릭하여 오름차순 또는 내림차순으로 분류합니다.
이 목록에서 계획의 이름을 변경하고 그 ID를 직접 편집할 수 있습니다.
오른쪽의 패널에서 "일람표의 기준 및 필드"를 편집합니다.
•신규/복제: 새로 만들기를 클릭하여 새 일람표 계획을 생성합니다.
대화상자가 나타나면, 새로운 계획을 생성할지, 아니면 현재 계획을 복제할지를 선택합니다.
이름 및 필요에 따라 ID 번호를 선택합니다.
새 계획인 경우, 생성한 일람표의 유형에 따라 "구조 요소", "구성요소", 또는 "표면질"을 선택합니다.
•삭제: 클릭하면 선택한 일람표 계획을 삭제합니다.
•가져오기: 클릭하면 계획 데이터 파일(XML 형식으로, ARCHICAD 8 또는 그 이상에서 생성됨) 또는 문이나 창 일람표 파일(ARCHICAD 7.0에서 생성됨)을 가져오기합니다.
•내보내기: 클릭하면 계획을 (다른 프로젝트로 가져오기할 수 있는) XML 파일로 내보내기합니다.
이 패널을 사용하여 목록화에 대한 요소/구성요소/표면 기준을 정의합니다.
설명에 대해서는 다음을 참조: 요소 기준 정의하기.
다음도 참조: 추가 기준 및 필드: 라이브러리 파트 파라미터
삭제: 이 버튼을 클릭하여 선택된 열을 삭제합니다. 아무 열도 선택되지 않으면 비활성화됩니다.
계획 안에서 열을 아래 또는 위로 이동시키려면, 열의 시작부분에서 오름/내림 화살표 를 클릭하여 끌어옵니다.
그리고/또는 조건은 인접한 기준 사이의 관계를 결정합니다.
논리 연산자인 “AND”와 “OR”의 의미에 유의하십시오.
•AND로 결합된 두 조건문을 가진 기준이 있는 경우 두 조건문이 모두 참일 경우에만 기준이 충족됩니다.
–예: 레이어가 “실내 - 파티션”이고(AND) 요소 유형이 벽이다. 일람표에는 (1) 해당 레이어에 있고(AND), (2) 벽인 요소만 표시됩니다.
•OR로 연결된 두 조건문을 가진 기준이 있는 경우 하나의 조건문 또는 다른 조건문이 참이거나, 두 조건문이 모두 참일 경우에 기준이 충족됩니다.
–예: 요소 유형이 벽이거나(OR) 슬래브이거나(OR) 기둥이다. 일정표는 벽 또는 슬래브 또는 기둥인 모든 요소를 표시합니다.
따라서 두 조건문 모두 참이기 때문에 AND가 보다 한정적인 기준입니다.
하나의 조건문이 참인 것으로 충분하기 때문에 OR을 사용하는 기준은 보다 덜 한정적인 기준입니다.
여러 유형을 나타내려면 OR 조건문을 사용하여 결합해야 한다는 점에 유의하십시오.
•예: 요소 유형이 벽 또는(OR) 슬래브이다. ('요소 유형이 벽이고(AND) 슬래브이다'처럼 AND로 요소 유형을 결합하는 경우 요소가 벽과 슬래브 모두에 해당하지 않기 때문에 일람표가 아무것도 반환하지 않습니다.)

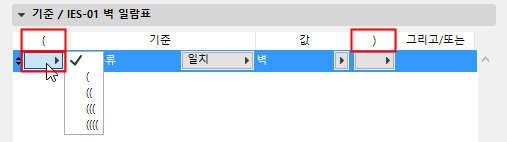

필요 시, 계획 설정의 괄호 열기 와 괄호 닫기 열을 사용하여, 더 많은 복합 계획을 위해 포함된 기준을 설정합니다: 선택한 줄에서, 괄호 열 아래 있는 팝업을 클릭하여 괄호를 선택하거나, 선택하지 않습니다.
각각의 “열기” 는 논리적으로 해당하는 "닫기"를 반드시 가져야 합니다. 괄호 논리에 문제가 있을 경우, 유효하지 않은 기준! 이라는 경고 메시지가 패널의 하단에 나타납니다.

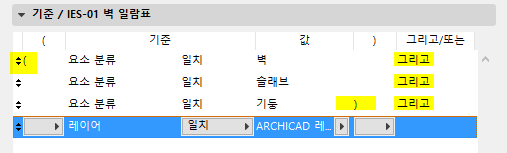

특정 레이어에 있는 모든 벽, 슬래브, 기둥의 목록을 표시하려 한다고 가정합시다.
이 기준을 충족하려면 요소는 반드시:
1.벽 또는 슬래브 또는 기둥이어야 합니다.
그리고
2.특정 레이어에 위치해야 합니다.
정확한 결과를 얻으려면 양 끝에 괄호를 두어 세 가지 요소 유형을 그룹으로 만들어야 합니다. 아래의 이미지에 나타난 괄호가 세 가지 요소 유형으로 구성된 그룹을 묶고 있다는 점에 주목하십시오.
괄호 안에서 세 가지 요소 유형은 표시된 것처럼 OR 조건문으로 결합되어야 합니다.
이 패널은 일람표의 필드로 디스플레이될 파라미터들의 목록을 보여줍니다. 일람표에서 편집할 수 없는 파라미터는 검은색으로 보이고, 반면 편집 가능한 것은 파란색 유형으로 보입니다.
•필드 추가: 이 버튼을 클릭하면 사용 가능한 파라미터 및 속성 목록에 액세스할 수 있습니다.
이 목록은 일람표 유형에 따라 달라지며, 일반 파라미터, 구성요소 및 표면 목록에 관련된 특정 파라미터, ARCHICAD 속성을 포함할 수 있습니다.
필드를 하나 선택하고(상단에 있는 검색 필드를 사용하면 더 빨리 찾을 수 있습니다), 더블클릭하여 목록에 추가합니다. (아니면, 추가를 클릭하거나 Enter를 누릅니다.)
추가 기준 및 필드: 라이브러리 파트 파라미터 및 IFC 데이터를 사용하여 요소 기준 정의하기 참조.
요소 목록, 구성요소 목록, 표면 목록에 사용된 특정 파라미터에 대한 더 많은 정보는 아래 섹션을 참조하십시오.
ARCHICAD 속성을 사용하는 정보에 대해서는 다음을 참조하십시오.
일람표에서 함께 구성요소 유지: 이 체크박스는 구성요소 유형 목록의 계획 설정에서 이용할 수 있습니다.
•상자를 체크하면 구성요소가 이들이 속하는 요소에 해당하는 그룹으로 언제나 함께 그룹화됩니다. (복합체 요소의 경우 이 채우기 구성요소들이 복합체 설정과 동일한 순서로 표시됩니다.)
•이를 체크하지 않은 상태로 남겨두면 구성요소가 계획 설정에 따라 표시됩니다 (예: 요소순이 아닌 이름순).
제거: 이 버튼을 클릭하여 선택한 필드를 계획에서 삭제합니다.
새로운 (또는 수정된) 계획이 정의되면, 그것의 이름은 내비게이터에 나타나고 다른 뷰같이 사용할 수 있습니다.
BIMx Info에 대해 일람표 필드 정의하기
하나 또는 그 이상의 대화형 일람표 스킴을 설정하여 BIMx 애플리케이션에서 BIMx 하이퍼 모델을 내비게이트할 때 어느 ARCHICAD 요소 정보를 나타내야 할지를 정의할 수 있습니다.
참조: 정보 설정 BIMx 하이퍼 모델 생성하기에 있음.
ARCHICAD에는 BIMx에서 사용하는 사전정의된 대화형 일람표 스킴이 있지만, 사용자가 추가 스킴을 얼마든지 정의할 수 있습니다.
BIMx 요소 정보에서 URL 디스플레이하기
스킴 정의된 요소 정보에는 URL이 포함될 수 있습니다. 즉, 하이퍼텍스트가 웹사이트(예: 제조업자 정보) 또는 프로젝트 관련 데이터(예: Google 맵에서의 위치)에 링크될 수 있습니다.
이 작업을 하기에 가장 좋은 방법은 다음과 같습니다.
1.스킴 설정에서, "사용자정의 텍스트" 필드를 추가합니다.
2.이 필드에서, BIMx 사용자가 브래킷 안에서 보기를 원하는 내용을 입력합니다.
[여기를 탭하면 제조업체에 연락할 수 있습니다.]
3.이 바로 뒤에 스페이스 키를 누르지 말고 곧장 입력합니다! - URL 주소를 괄호 안에 넣어 입력합니다.
계획 설정의 기준 필드 및 필드 패널에서, 기준 추가 또는 필드 추가 버튼의 오른쪽 끝에 있는 검은색 화살표를 사용하여 추가 파라미터 및 속성에 액세스할 수 있습니다.
이 명령을 사용하면 로드된 라이브러리 파트의 파라미터를 기준 또는 필드로 나열할 수 있습니다.
•객체 선택 방법: 오른쪽에 팝업을 사용하여, 객체를 검색하기 위한 옵션을 골라 선택합니다.
–폴더 보기:라이브러리 파트를 포함하는, 로드된 모든 라이브러리 폴더를 열거합니다.
–폴더 보기 (사용된 객체만): 현재 프로젝트에서 사용된 라이브러리 파트를 포함하는 로드된 라이브러리 폴더를 나열합니다.
–검색 기준: 이름이 선택된 기준에 일치하는 라이브러리 파트를 열거하도록 하는 형태를 나타냅니다.
–즐겨찾기 객체: 즐겨찾기로 정의된 라이브러리 파트의 미리보기와 이름을 보여줍니다.
•객체 검색: 검색 기준 옵션이 팝업 필드로 '객체 선택 방법'에서 활성화되면, 이 영역으로, 이름이 일부 기준에 일치하는 라이브러리 파트를 찾을 수 있습니다.
–이름 찾기 조건: 팝업 컨트롤로, 조건을 (일치, 포함, 시작 문자, 끝 문자) 선택하고, 오른쪽 필드에 텍스트 문자열을 입력합니다.
–검색 위치: 이 팝업 컨트롤을 사용하여 검색할 로드된 라이브러리를 선택합니다. 찾기 버튼을 클릭하여, 찾은 라이브러리 파트 상자에 그 결과들을 나타냅니다.
–찾기: 이 버튼을 클릭하여, '이름 찾기 기준'과 '검색 위치'컨트롤로 설정된 조건에 따라 검색을 실행합니다.
–찾은 라이브러리 파트: '이름 찾기 기준'과 '검색 위치' 컨트롤로 설정된 조건에 맞는 라이브러리 파트의 미리보기와 이름을 나타냅니다.
추가: 이 버튼을 클릭하여, 왼쪽의 상자에서 선택된 사용 가능한 파라미터를 오른쪽의 선택된 변수들의 목록에 추가합니다.
삭제: 이 버튼을 클릭하여, 선택된 필드를 오른쪽의 상자에서 삭제합니다.
IFC 속성을 일람표의 기준 또는 필드로 사용하려면, 이 명령을 클릭합니다.
일람표에 필드가 열거되는 순서를 변경하려면, 각 행의 왼쪽 가장자리에 있는 위/아래 화살표를 사용하여, 그 필드를 위나 아래로 옮깁니다.
계획 필드 패널을 참조.
값별 정렬(오름차순/내림차순)
계획 설정의 모든 필드: 위/아래 화살표를 활성화하여 이 필드의 항목을 오름차순/내림차순으로 정렬하거나, "없음"의 경우 이 필드를 공백으로 두십시오. “없음” 으로 되어 있으면, 정렬 시 이 칸은 정렬 대상에서 제외됩니다.
참고: "헤드라인 보이기"가 선택되어 있고, 첫 번째 필드의 정렬 화살표가 비어 있는 경우 ("없음"), 정렬은 첫 번째 필드 (헤드라인의 소스)를 기준으로 내림차순으로 자동 설정됩니다.
이 예에서는 볼륨 필드에 위쪽 화살표를 활성화했습니다. 나열된 벽의 구조 유형이 같은 벽은 볼륨(상단 값이 가장 높음) 순서대로 나열됩니다.
합계 표시
이 필드의 모든 항목들에 대한 총계를 포함하는 일람표 셀을 추가하는 "총계" 를 나타냄.
수량 표시
항목들의 수량을 보이려면 (총계가 아닌), “총계1” 아이콘을 선택합니다.
이곳에서, 일람표는 수량을 일람표의 벽 유형 열에 추가합니다.
소계 표시
하나의 일정 필드 옆에 플래그 아이콘을 표시하여 소계값을 표시합니다.
이 필드에는 해당 필드의 동일한 요소 그룹별로 별도의 합계 및/또는 수량이 표시됩니다.
예를 들어, 빌딩 재질/복합체 필드에는 벽의 총 개수를 표시하는 "수량" 행이 이미 있습니다. 이 필드의 각 벽 유형에 대한 수량 및 합계를 표시하려면 계획 설정의 해당 필드에 플래그를 추가했습니다.
결과: 벽 유형들은 각각의 개별적인 벽 유형에 대해 개별적인 수량을 보여줍니다. 또한, 볼륨 열은 대응하는 볼륨 소계를 열거합니다.
