선형 치수 도구 설정


치수 유형 패널

치수 유형

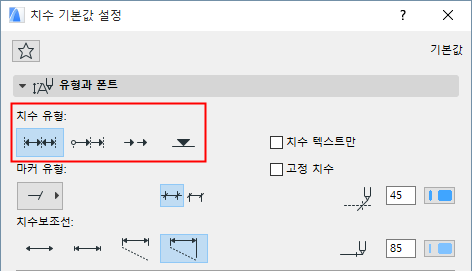

선형 치수를 계산할 때 원하는 방법을 정의합니다.


선형 방법으로, 두 개의 인접한 참조점 사이의 거리를 측정하고 나타냅니다.

LinearMethods-0.png     LinearDimLinear.png

누적 방법으로, 첫 번째 참조점은 치수 연결의 제로 점으로 간주합니다. 연결의 모든 치수 값은 참조점과 0 점 사이의 거리를 제공합니다.

LinearMethods-1.png     LinearDimCumul.png

기준선 방법 으로, 누적 방법과 치수 간격 측정은 동일하지만 제로 점은 마크하지 않습니다.

LinearMethods-2.png     LinearDimBaseline.png

네 번째 아이콘으로,입면높이 치수를 만듭니다.


특정 설정들은, 입면 치수 참조.

마커 유형

치수보조선 확장: 치수보조선이 노드 너머까지 확장되어야 하는지 여부를 선택합니다.


ExtendWitnessYes.png    ExtendWitnessNo.png

마커 선택: 팝업에서 마커 유형을 선택합니다.


마지막 화살표 머리 유형이 해당 값을 에워싸는 이중 치수선을 만듭니다. 이 마커가 있으면, 값 위치 설정은 유효하지 않습니다.


고정 치수

이 체크상자를 사용하여 해당 프로젝트 내 어떤 요소와도 결합되지 않는 고정 치수를 만들 수 있습니다.

치수 텍스트만 보이기

이 상자를 체크하면 어떤 선 없이 치수 텍스트만 디스플레이할 수 있습니다.

편집에 도움이 되도록 이 유형의 치수에서 참조선을 디스플레이할 수 있습니다 (화면 상에서만). 뷰 > 화면에 나타내기 옵션 옵션 > 치수 참조선에서 이 옵션을 켜십시오.

치수보조선 형식


아이콘을 클릭하면 치수보조선 형식을 정의할 수 있습니다. 좌측에서부터:

없음


크기의 높이


노트: 아래의 마커와 치수보조선 옵션 패널에서 마커 크기를 설정하십시오.

사용자 정의 높이


노트: 아래의 마커와 치수보조선 옵션 패널에서 사용자정의 치수보조선의 길이를 설정하십시오.

동적 높이 (치수화된 요소와 결합).


노트: 아래의 마커와 치수보조선 옵션 패널에서 치수보조선과 치수화된 요소 사이의 간격을 설정하십시오.

치수 마커 및 선을 위한 펜: 치수 마커 및 치수 선을 위한 펜 색상/펜 두께를 선택합니다.

텍스트 스타일 패널

포인터 선

치수 마커와 치수 보조선 옵션 패널

이들 옵션은 위의 유형 패널에서 사용자가 선택한 치수보조선의 유형에 따라 치수보조선 옵션을 설정합니다. (참조: 치수 유형 패널.)

마커 크기: 여기에 마커 크기를 입력합니다.

동적인 치수 보조선 간격: 동적인 치수 보조선을 위한 요소-치수 보조선 간격 값을 이곳에 입력합니다.

사용자 정의된 치수 보조선 길이: 이곳에 사용자 정의된 치수 보조선의 길이를 입력합니다.

치수 디테일 패널

치수 디테일 패널에는 창문, 문, 복합 벽의 치수 작성을 위한 옵션이 포함됩니다.

노트: 이 컨트롤들은 옵션들과 함께 문/창문 설정 대화상자의 치수 마커 패널을 통해 사용 가능하고, 독일형 문설주를 위한 더 작은 크기와 더 큰 크기에 실행됩니다.

개구부의 높이 디스플레이: 폭에 따라 개구부의 높이 값을 디스플레이하기 위해 치수 마커를 원한다면 이 박스를 체크합니다. 만약 이 박스를 체크한다면, 높이 값을 디스플레이하는 방법을 정의하기 위해 오른쪽 세 가지 라디오 버튼 중 하나를 선택합니다:

항상 오버사이즈와: 높이 값에서 개구부의 수직 오버사이즈를 포함합니다.

항상 오버사이즈 없이: 디스플레이된  높이 값을 계산할 때 다른 오버사이즈 사이즈를 포함하지 않습니다.

폭에 의한 정의: 측정된 폭이 오버사이즈를 포함한다면 오버사이즈와 높이는 보입니다. 만약 측정된 폭이 오버사이즈를 포함하지 않으면, 디스플레이된 높이 값에서는 어떤 오버사이즈도 포함하지 않습니다.

복합체 및 프로파일 요소의 치수 구성요소

수동 방법에서, 각 스킨의 끝점을 차례로 클릭하고 치수를 배치합니다.


자동 방법에서, 치수 점은 아래에서 체크한 옵션에 따라 (적어도 한 개의 카테고리를 체크해야 합니다) 면 그리고/또는 치수 선에 배치됩니다.

바깥쪽 면

코어 면

기준선

자동 방법은 평면의 벽에서, 그리고 단면에서의 벽 및 슬래브에서 작용합니다.

벽 또는 슬래브 두께 치수을 참조.

노트:

평면상에서 프로파일 요소의 코어는 절단 부분을 따라 치수가 작성됩니다.

단면에서 프로파일 요소의 코어는 경계 상자를 따라 치수가 작성됩니다.

더 이상 코어를 가지지 않도록 복합체 또는 프로파일 구조를 편집하는 경우 코어 단독 치수가 벽/슬래브의 전체 두께의 치수를 작성하도록 자동으로 변경됩니다.

치수 텍스트 배치 방법

이들 옵션을 사용하여 치수 텍스트가 너무 조밀할 경우 어떻게 조정해야 할지를 조절합니다.

노트: 이들 옵션은 치수 유형이 "선형"으로 설정되어야 사용 가능합니다(유형이 누적, 기준선, 또는 입면높이인 경우는 사용할 수 없음). (참조: 치수 유형 패널.)

클래식: 이전 버전의 ARCHICAD에서 사용된 알고리즘입니다.

치수 텍스트는 수평으로, 측정한 세그먼트의 중간에 배치됩니다.

여유공간이 충분하지 않은 경우, 치수 텍스트는 옆쪽으로 움직여 가독성을 유지합니다. 인접한 치수 텍스트 또한 옆쪽으로 움직입니다.

옆쪽으로 움직일 공간이 없다면, 줄을 맞추어 아래 위로 길쭉하게 수정됩니다.


플렉시블 (기본값): 이 방법은 클래식보다 정교합니다. 치수 텍스트를 수동으로 이동시켰거나 치수 텍스트가 여러 줄로 구성되어 있어도 자동으로 수정합니다.

치수 텍스트는 수평으로, 측정한 세그먼트의 중간에 배치됩니다.

공간이 너무 좁은 경우, 치수 텍스트는 옆쪽으로 이동합니다. (인접한 텍스트는 제 위치를 유지합니다.)

옆으로 이동할 공간이 부족한 경우, 텍스트는 아래 위로 길쭉한 모양으로 수정될 수 있습니다.


이 방법에서는 추가로 두 가지 체크마크 옵션을 사용할 수 있습니다.


치수선 아래 허용하기: 이런 수정의 일부로서, 텍스트는 치수선의 위는 물론이고 아래에 디스플레이될 수도 있습니다.


인접 텍스트 이동 허용하기: 치수 텍스트가 옆쪽으로 이동하면, 인접한 치수 텍스트 역시 필요한 경우 옆쪽으로 이동합니다(남아 있는 공간의 가운데로).


중심:

모든 치수 텍스트는 측정된 세그먼트의 한가운데에 위치합니다. 옆쪽으로 수정되는 경우는 없습니다.

공간이 부족한 경우, 아래 위로 길쭉한 모양으로 수정됩니다.



치수선 아래 허용하기: 이런 수정의 일부로서, 텍스트는 치수선의 위는 물론이고 아래에 디스플레이될 수도 있습니다.

마커와 겹침 허용하기: 텍스트가 치수 마커와 겹칠 수 있습니다. (이 기능이 꺼져 있으면, 텍스트는 아래 위로 길쭉하게 조정되어 마커와 겹치지 않게 됩니다.)

꺼짐: 가독성을 높이기 위한 텍스트 자동 배치가 실행되지 않습니다.

모든 텍스트는 가독성에 상관 없이 치수선 바로 위에 줄을 맞추어 배치됩니다.
