Użyj warstw do kontrolowania przecięć elementów
Warstwy mogą służyć do kontrolowania przecięć elementów.
Przecinające się elementy należące do tej samej grupy przecięć warstw będą ze sobą połączone pod warunkiem, że zostały prawidłowo narysowane.
Elementy znajdujące się w różnych grupach przecięć warstw nie zostaną połączone.
Wyjątek dla 0: Elementy znajdujące się w tej samej Grupie 0 (na tej samej lub innych Warstwach) NIE BĘDĄ się przecinać.
Domyślnie, każda warstwa określona jest jako Grupa 1, zatem wszystkie przecinające się elementy zostaną połączone zgodnie z ogólnymi zasadami łączenia obowiązującymi w ARCHICADzie.
Edytuj Numer grupy przecięć warstw

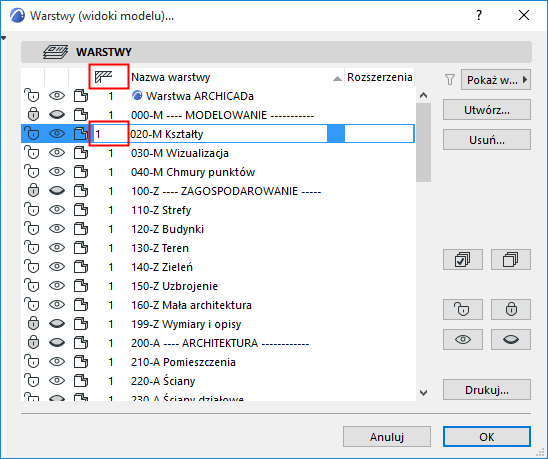

Przejdź do panelu Warstwy w Ustawieniach warstw (Dokument > Warstwy > Parametry warstw)
Wartość można edytować w kolumnie grupy przecięć. Wszystkie elementy na tej warstwie wykorzystują tę grupę przecięcia warstw.
Uwaga: Numery przecięć warstw są funkcją niezależną od priorytetów elementów; pełnią one jedynie rolę znaczników lub etykiet (np. 1 lub 2) służących do grupowania elementów.
Uwaga: Oba elementy są grupę przecięć 0 i NIE zostaną połączone.
Zapobiegaj łączeniu elementów: Przypisz osobne grupy przecięcia warstw
Użytkownik może chcieć zapobiec łączeniu elementów - na przykład po to, aby pokazać szczegóły ścian warstwowych. Należy wtedy wstawić przecinające się ściany na różnych warstwach, a następnie nadać jednej z tych warstw inny numer grupy przecięć warstw.
Warstwy ściany mają inne numery grupy przecięć warstw: Brak połączeń
Warstwy ściany mają ten sam numer grupy przecięć warstw: Ściany są połączone
Uwaga dotycząca przecięć pomiędzy elementami znajdującymi się na ukrytych warstwach: Elementy przypisane do tej samej Grupy Przecięć będą się przecinać nawet wówczas, gdy jedna z Warstw jest ukryta. W związku z tym może się zdarzyć, iż w elementach przecinających się z ukrytymi warstwami będzie brakowało niektórych krawędzi. Można uniknąć tego efektu ustawiając ukrytej Warstwie inny numer Grupy Przecięć (w oknie dialogowym Ustawień Warstw).
