W układzie współrzędnych ARCHICADa, podobnie jak w każdym innym układzie współrzędnych, wszystkie pomiary odnoszą się do początku układu. Położenie początku układu jest zawsze interpretowane jako punkt o współrzędnych (0, 0).
ARCHICAD definiuje trzy początki układu współrzędnych:
Początek Układu Współrzędnych Projektu

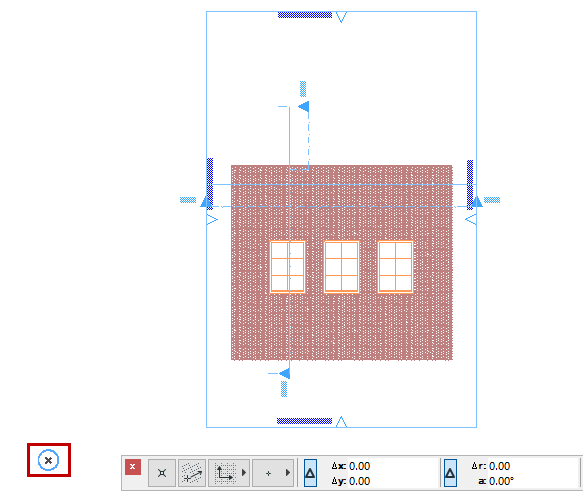

Początek Układu Współrzędnych projektu o stałej lokalizacji, niezmiennej przez cały czas istnienia projektu. Początek Układu Współrzędnych Projektu, oznaczony znakiem X, znajduje się blisko dolnego lewego narożnika okna Rzutu, jeśli używasz domyślnego widoku domyślnego wzorca. (W Palecie Współrzędnych współrzędne są wyświetlane jako (0, 0).
W oknach rzutów i w innych oknach 2D Początek Układu Współrzędnych jest zawsze oznaczony pogrubionym znakiem X.

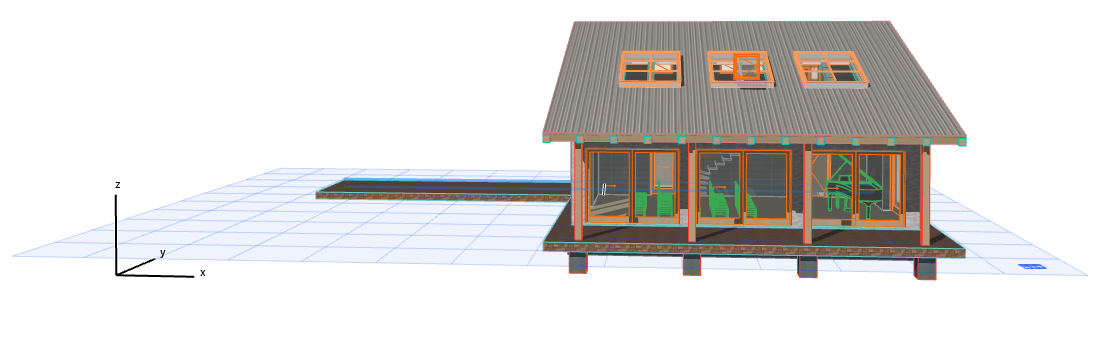

W Widoku 3D Początek Układu Współrzędnych oraz osie X, Y, Z są oznaczone pogrubionymi, czarnymi liniami.

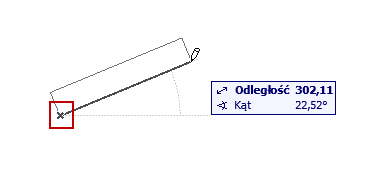

Okno Edytuj początek wyświetlane jest automatycznie po rozpoczęciu wprowadzania. Jest to tymczasowy początek układu współrzędnych, który wyświetlany jest jako "x" jedynie podczas rysowania i edycji.
W Podręcznych współrzędnych, współrzędne mierzone są domyślnie od punktu Edytuj początek: są to Współrzędne względne.

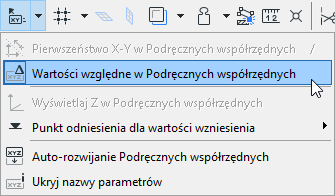

Uwaga: Do przełączania opisanych opcji służy polecenie Wartości względne w Podręcznych współrzędnych dostępne w rozwijanym menu Podręcznych Współrzędnych w pasku narzędzi Standard.
Początek układu
Domyślnie, położenie Początku układu współrzędnych użytkownika pokrywa się z położeniem Początku układu współrzędnych projektu. Początek Układu Współrzędnych Użytkownika może zostać umieszczony dowolnie, umożliwiając „zerowanie” każdej lokalizacji.
Istnieją trzy sposoby zmiany położenia Początku układu współrzędnych użytkownika:
•Na dowolnym wierzchołku elementu: kliknij Alt + Shift (Mac: Opt + Shift).
•W dowolnym miejscu w oknie modelu: Kliknij przycisk Przenieś początek układu użytkownika na Standardowym pasku narzędzi (lub Palecie współrzędnych), a następnie kliknij dowolny punkt w tym oknie. Początek układu zostaje natychmiast przeniesiony w to miejsce.
Zobacz także Płaszczyzna edycji w Oknie 3D.
•Zastosuj Punkt kierunkowy jako Początek układu współrzędnych użytkownika:

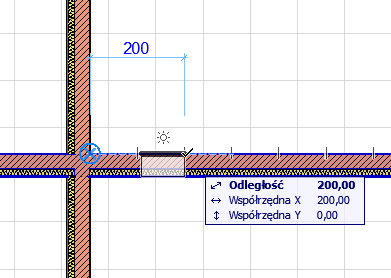

Po przyciągnięciu do Linii charakterystycznej, Początek układu współrzędnych użytkownika zostanie automatycznie przesunięty do najbliższego Punktu kierunkowego. Wyświetlony zostanie tymczasowy, niebieski znak X, oznaczający Początek układu współrzędnych użytkownika dla aktualnie wprowadzanych elementów.
Uwaga: Jeśli Początek układu współrzędnych użytkownika został przesunięty ręcznie, Punkt kierunkowy nie zostanie użyty jako Początek układu współrzędnych użytkownika.
Powrót Początku układu współrzędnych użytkownika do położenia domyślnego
Aby przywrócić położenie Początku Układu Współrzędnych Użytkownika w miejscu Początku Układu Współrzędnych Projektu, kliknij dwukrotnie przycisk Początku Układu Użytkownika w pasku narzędzi Standard.
