Wartości Wzniesienia w Podręcznych Współrzędnych
Wstawiając elementy możesz w palecie Podręcznych Współrzędnych sprawdzić wartość ich wzniesienia Z.

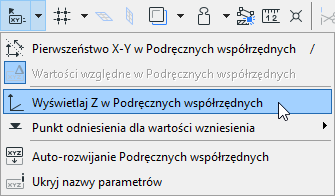

Należy uaktywnić opcję Pokaż Z w Podręcznych Współrzędnych, korzystając z rozwijanego menu w pasku narzędzi Standard. (Polecenie to jest dostępne w czasie edycji/wprowadzania.).
Przy wstawianiu Ścian, Słupów, Belek i Obiektów z zastosowaniem funkcji Grawitacji współrzędna Z będzie odpowiadała wzniesieniu leżącego poniżej Stropu/Powłoki/Dachu/Siatki.
Zobacz Grawitacja.
Jeżeli w oknie Opcje > Środowisko pracy > Podręczne współrzędne, opcja Pokaż Podręczne współrzędne jest ustawiona na Zawsze, wówczas pole Z palety Podręczne współrzędne będzie wyświetlała wartość tej współrzędnej nawet przed rozpoczęciem rysowania; .
Paleta Podręczne współrzędne może wyświetlać wartość wzniesienia na trzy sposoby:
•do Zera Projektu
•do Bieżącej Kondygnacji (lub, w Oknie 3D, do Początku Układu Współrzędnych Użytkownika)
•lub do jednego z dwóch opcjonalnych Poziomów Odniesienia określonych w menu Opcje > Preferencje Projektu > Poziomy odniesienia.
Zobacz Preferencje poziomów odniesienia.

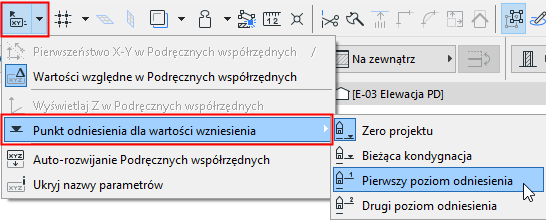

Aby określić, względem którego z tych poziomów będzie mierzone wzniesienie:
1.Otwórz rozwijane menu Podręczne Współrzędne w pasku narzędzi Standard.
2.Przejdź do podmenu Punkt odniesienia dla wartości wzniesienia.
3.Wybierz odpowiedni punkt odniesienia.
Poziomy Odniesienia definiuje się w oknie Opcje > Preferencje Projektu > Poziomy odniesienia.
Zobacz Preferencje poziomów odniesienia.
