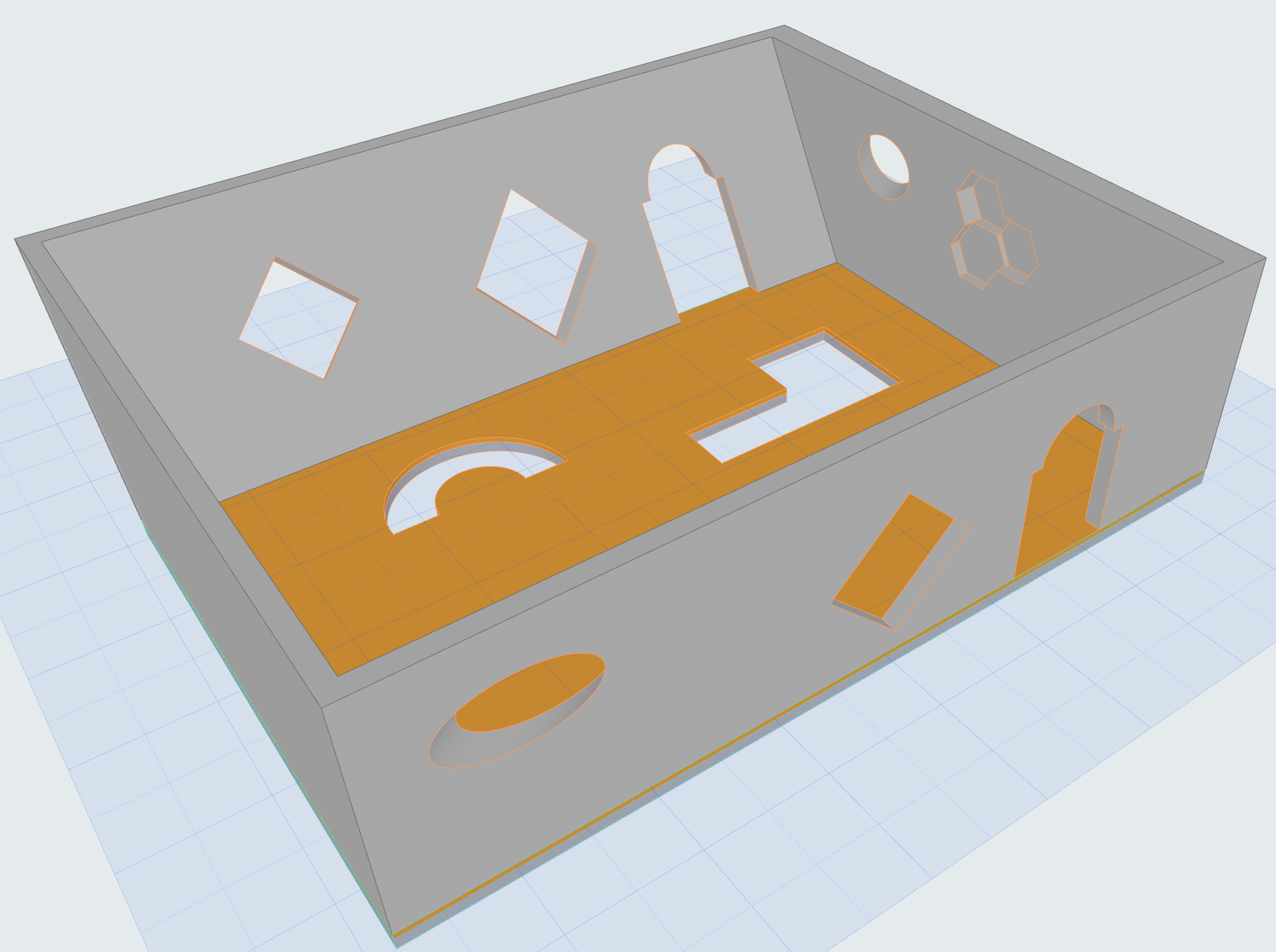

Za pomocą narzędzia Otwór można wstawiać otwory w ścianach, stropach, siatkach i belkach.

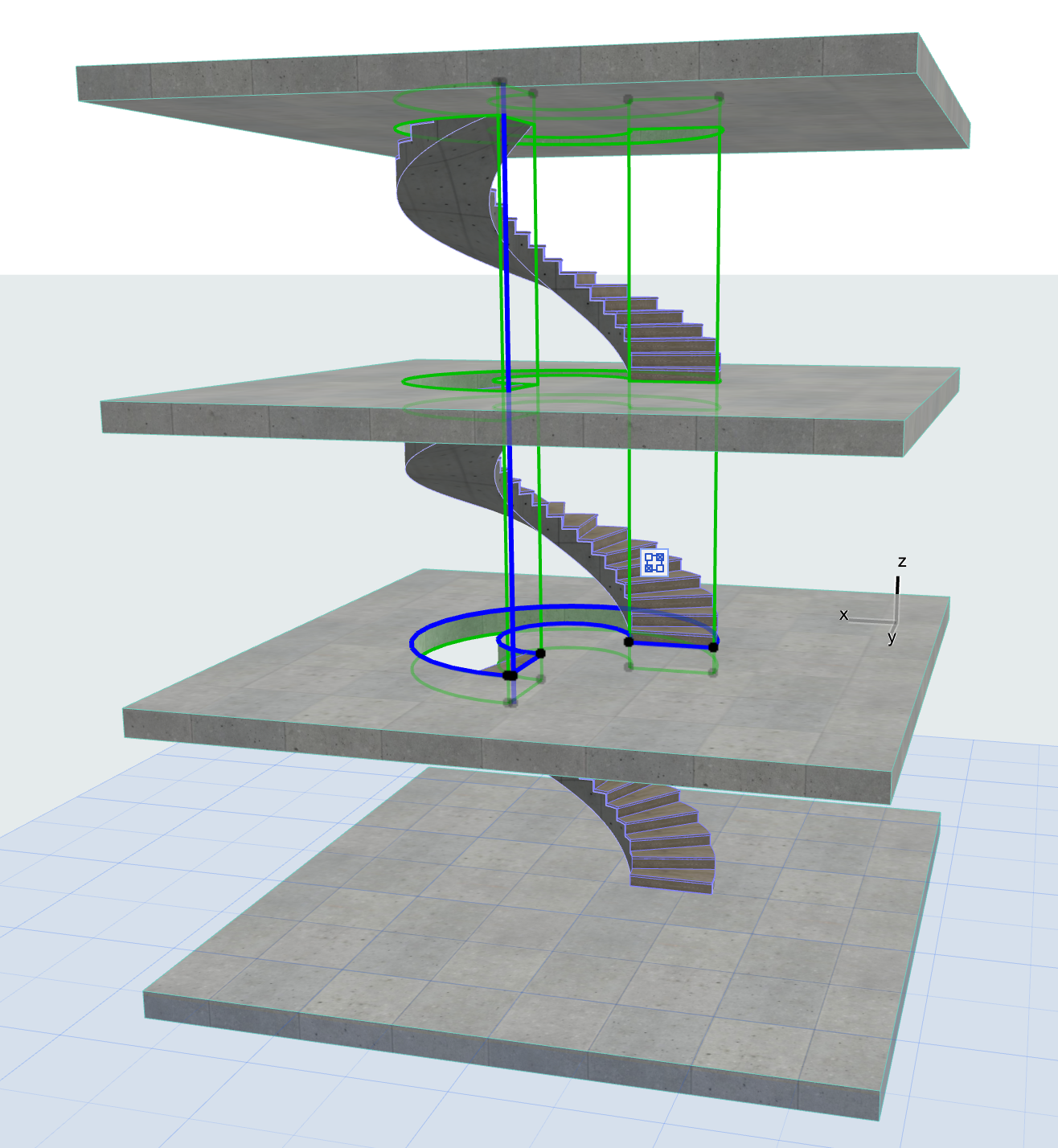

Otwór zapewnia wolną przestrzeń na elementy takie jak windy czy instalacje. Można skonfigurować otwór o ograniczonej głębokości, aby utworzyć wnękę w ścianie lub wgłębienie w stropie.
Metoda geometrii wielokątnej umożliwia tworzenie otworów o niestandardowych kształtach dla dowolnych celów architektonicznych. Do tworzenia wielokątnych otworów można również użyć Magicznej różdżki.
Każdy otwór w ARCHICADzie jest powiązany z danym elementem: ścianą, stropem, siatką lub belką. Położenie otworu jest określane w odniesieniu do elementu powiązanego i jest przesuwane razem z nim.

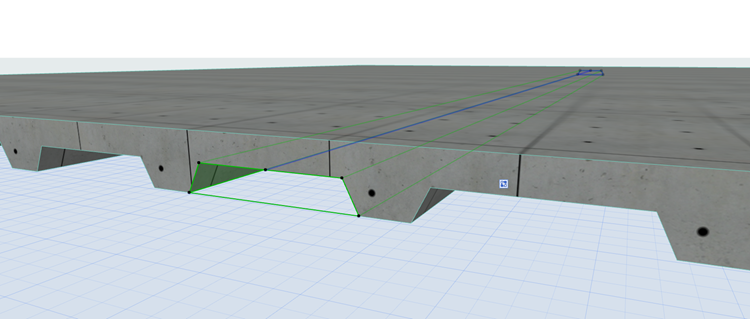

Jeden otwór może przecinać jednocześnie kilka elementów. Na przykład, podwieszony sufit modelowany z trzech oddzielnych elementów może być przecięty jednym otworem.
Podobnie jak inne elementy modelu, każdy otwór posiada ID, klasyfikację oraz dane dotyczące właściwości. Wartości te, w razie potrzeby, można uwzględnić w zestawieniu i na etykietach.
Otwory można wyświetlić/ukryć, używając opcji reprezentacji modelu (podobnie jak drzwi/okna).
Użyj ograniczonego otworu do utworzenia wnęki lub zagłębienia
Opcje wyświetlania dla otworów
Edytuj otwory w projektach Teamwork
Importuj/Zapisz otwory za pomocą IFC
