Narzędzie Wypełnienie służy do rysowania odręcznych wypełnień w projekcie - na przykład do tworzenia łat w widoku Przekroju lub Elewacji.

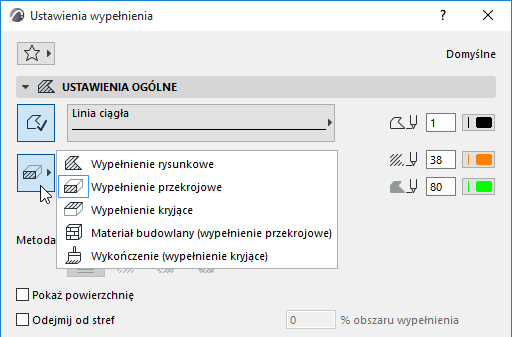

1.W ustawieniach narzędzia Wypełnienie wybierz Kategorię wypełnienia.
•Pierwsze trzy (Wypełnienie wieloboków/Wypełnienie kryjące/Wypełnienie przekrojowe) to te same kategorie, które zdefiniowano w oknie dialogowym Wypełnienie. Zobacz Kategorie wypełnienia
–Użyj kategorii, która odpowiada funkcji Wypełnij: jeśli naprawiasz element przekroju, wybierz opcję Wypełnienie przekrojowe; jeśli pracujesz na widokowym elemencie w elewacji, wybierz opcję Wypełnienie kryjące.
•Dwie pozostałe kategorie (Materiał budowlany i Powierzchnia) ułatwiają dopasowanie Wypełnień przekrojowych opartych na Materiałach budowlanych i Wypełnień kryjących opartych na Powierzchniach. Zobacz poniżej.
2.Wyskakujące okienko Wypełnienia zawiera teraz Wypełnienia tej kategorii. Wybierz typ Wypełnienia (lub Powierzchni, lub Materiału budowlanego).
3.Narysuj odręczne wypełnienie.

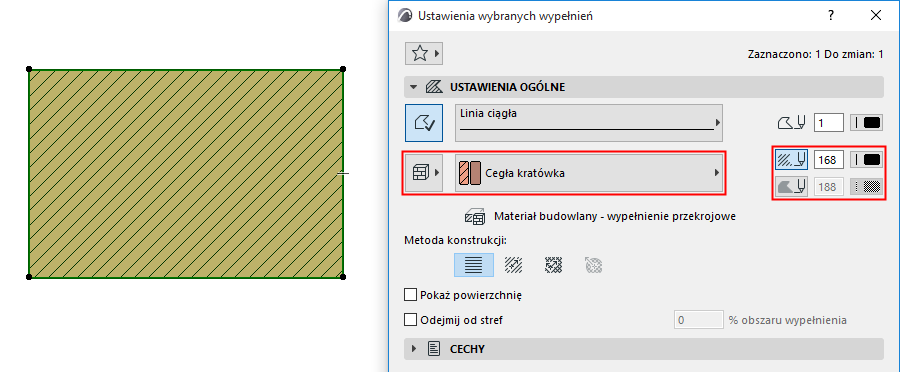

Materiał budowlany (wypełnienie przekrojowe)
Wykorzystuje wypełnienie przekrojowe i kolory wybranego Materiału budowlanego.
W razie potrzeby, dla elementu Wypełnienie można nadpisać te kolory tła i pierwszego planu.
Uwagi:
–Element wypełnienia w tej kategorii w regułach Zastąpienia graficznego jest traktowany jako "Wypełnienie przekrojowe".
–W kryteriach (np. Znajdź i wybierz lub Zestawienia) "Materiał budowlany - Wypełnienie przekrojowe" jest oddzielnym, specyficznym kryterium.
Wykończenie (wypełnienie kryjące)

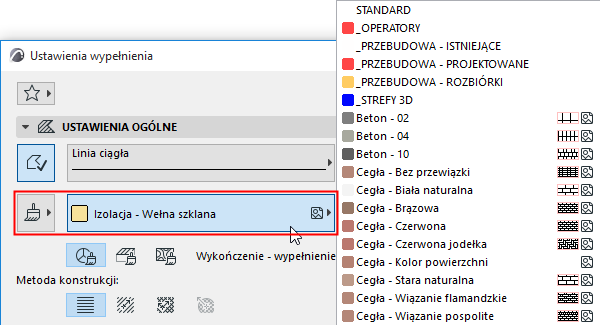

1.Wybierz z rozwijanej palety typ Wykończenia.
2.Wybierz, aby użyć Koloru, Pokrycia lub Tekstury wybranej Powierzchni.
Uwagi:
–Element wypełnienia w kategorii "Powierzchnia" w regułach Zastąpienia graficznego jest traktowany jako "Wypełnienie kryjące".
–W kryteriach (np. Znajdź i wybierz lub Zestawienia) Kolor powierzchni/Pokrycie/Tekstura wypełnienia są oddzielnymi kryteriami.

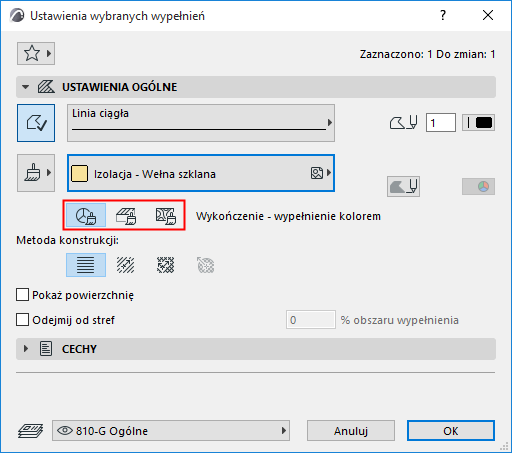

Wykończenie - wypełnienie kolorem
Używa pióra Tła w Kolorze powierzchni.
W razie potrzeby można nadpisać ten kolor dla elementu Wypełnienia.

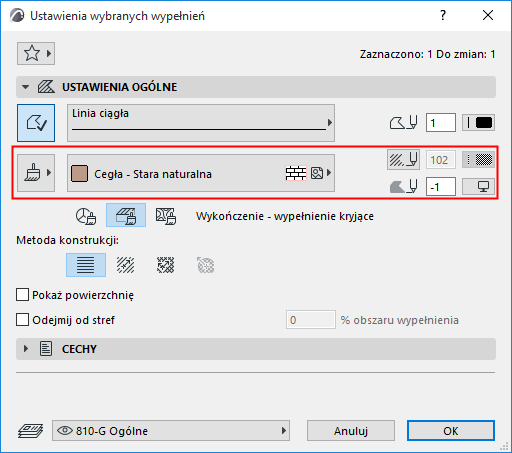

Wykończenie - wypełnienie kryjące
Wykorzystuje pióro Wypełnienia kryjącego powierzchni Pierwszego planu.
W razie potrzeby nadpisać dla elementu Wypełnienia pióra Pierwszego planu i Tła.

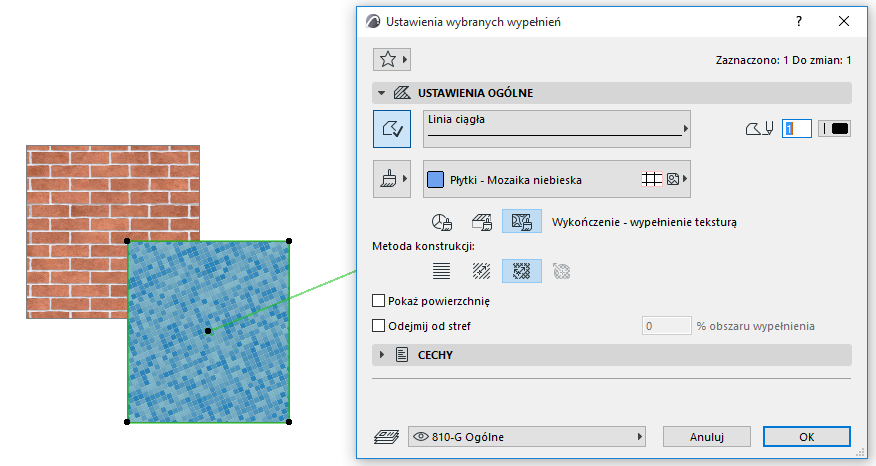

Wykończenie - wypełnienie teksturą
To Wypełnienie bazuje na Teksturze powierzchni. Powstaje bez wykorzystania piór.
