Każdy plik projektu ARCHICADa posiada Teczkę Arkuszy, której zawartość wyświetlana jest w postaci struktury hierarchicznej w Nawigatorze lub Organizatorze.
Kliknij opcję Teczka arkuszy w Nawigatorze lub Organizatorze, aby otworzyć Teczkę arkuszy projektu.
W Teczce arkuszy, można pogrupować arkusze w zestawy (reprezentowane przez foldery). Każdy Arkusz utworzony jest na podstawie Szablonu określającego rozmiar oraz inne atrybuty. Automatyzuje to wiele działań takich jak np. wstawianie logo firmy.
Formaty podglądu Teczki arkuszy (Paleta Nawigator/Organizator)

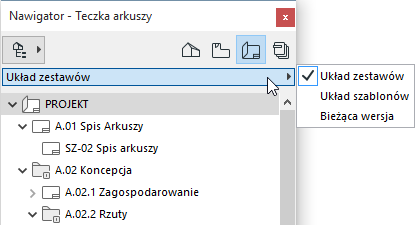

W Palecie Nawigator/Organizator można obejrzeć Teczkę arkuszy w trzech formatach:

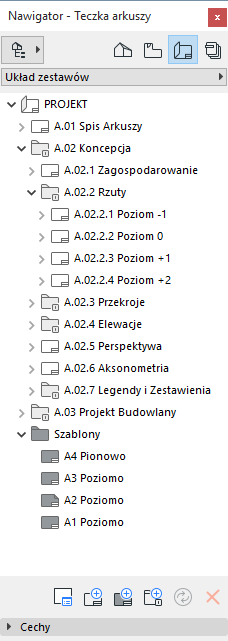

•Układ Zestawów (domyślny sposób wyświetlania) zawiera listę arkuszy odpowiadającą utworzonym Zestawom - dowolnie określony schemat. (Główna funkcja Zestawów polega na umożliwieniu przyporządkowania odpowiedniego systemu numeracji.) Struktura hierarchiczna również pokazuje nazwy rysunków należących do każdego arkusza.
Zobacz Zestawy.

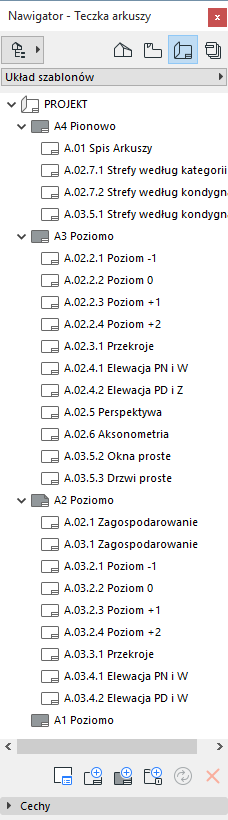

•Układ szablonów przedstawia arkusze według Szablony arkusza.

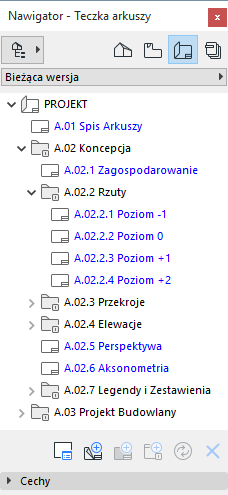

•W strukturze hierarchicznej według bieżącego wydania figurują tylko te arkusze, które zostały dodane do ostatniego wydania.
Zobacz także Zarządzanie rewizjami.
Przenoszenie elementów Teczki arkuszy
Możesz przenosić i przegrupowywać elementy techniką "Przeciągnij i upuść" aby:
•Tworzyć hierarchiczne Zestawy
•Przenosić Arkusze z jednego Zestawu do drugiego
•Przypisać Szablon do Arkusza
•Przenosić Rysunki z jednego Arkusza do drugiego.
Uwaga: W tym przypadku relatywna odległość Rysunku od Arkusza pozostaje nie zmieniona.
Paleta Nawigatora lub Organizatora informuje o aktualnie edytowanym elemencie Teczki arkuszy.
•Elementy zaznaczone wewnątrz Nawigatora zostaną podświetlone.
•Jeżeli przejdziesz do okna Arkusza podświetlenie zamieni się w ramkę.
Ważne: Operacje dotyczące elementów Nawigatora/Organizatora (np. przeciąganie pomiędzy mapami Nawigatora lub dodawanie elementów do Zestawu publikacji) nie są uwzględniane w krokach polecenia Odwołaj i nie mogą być odwołane.
Ustawienia i polecenia w Teczce arkuszy
Aby otworzyć ustawienia i powiązane z nimi polecenia dla dowolnego elementu w Teczce arkuszy:

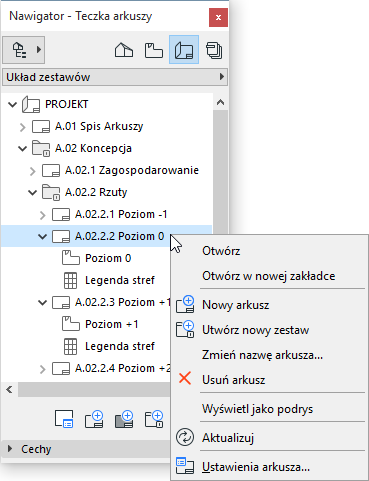

•Użyj menu kontekstowego zaznaczonego obiektu z Teczki arkuszy
•Zaznacz go w palecie Organizatora lub Nawigatora, następnie kliknij przycisk Ustawienia znajdujący się w dolnej części panelu Właściwości

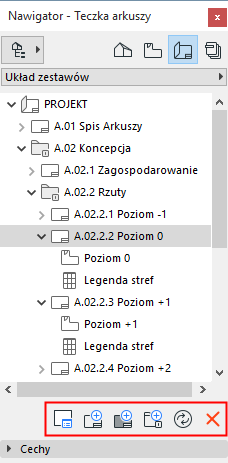

•Użyj przycisków poleceń w palecie Nawigator/Organizator. Ich dostępność uzależniona jest od typu zaznaczonego elementu (Teczka arkuszy, Zestaw, Arkusz, Rysunek lub Szablon arkusza):
–Nowy zestaw
–Uaktualnij: Aktualizacje statusu zaznaczonego Rysunku (lub Rysunków) na zaznaczonym Arkuszu).
–Usuń
•Użyj poleceń menu Dokument > Teczka arkuszy
Uwaga: Innym sposobem zarządzania Arkuszami i Rysunkami w projekcie lub sortowanie ich według kryteriów jest korzystanie z funkcji Spisu Treści.
Zobacz Spisy treści Projektu.
Właściwości Teczki arkuszy (paleta Nawigator/Organizator)

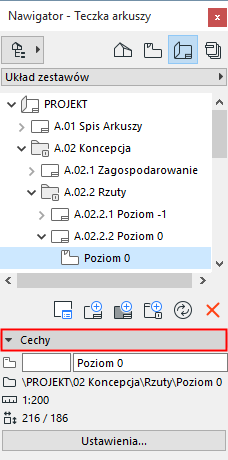

Zaznacz element (Teczka Arkuszy, Zestaw, Arkusz, Szablon arkusza lub Rysunek, lub dowolny folder) w Teczce Arkuszy, aby zobaczyć jego cechy w panelu Cech.
Właściwości teczki arkuszy obejmują nazwę projektu i ścieżkę, wyświetlone w polach przeznaczonych tylko do odczytu.
Właściwości zestawu obejmują Numerację oraz Nazwę zestawu. Właściwości te są dostępne do edycji.
Właściwości arkuszy obejmują:
•ID Arkusza oraz Nazwa arkusza. Właściwości te są dostępne do edycji.

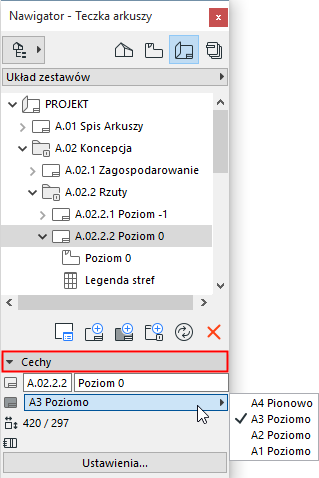

•Szablon arkusza przypisany do arkusza. Rozwiń listę aby wybrać inny szablon.
•Wielkość arkusza.
•ostatni numer rewizji arkusza oraz nazwa wydania, do którego należy (jeśli należy).
•Numeracja Rysunku i Nazwa rysunku. Właściwości te są dostępne do edycji.
•Ścieżka źródła Rysunku
•Skala Rysunku oraz Rozmiar rysunku
