Wykrywanie kolizji

Użyj tej funkcji, aby zidentyfikować kolizje elementów 3D w modelu. Kolizja występuje, gdy dwa lub więcej elementów fizycznie się przecina.

Rozpoznanie kolizji działa poprzez sprawdzenie, czy pomiędzy dowolnymi dwiema grupami elementów nie występują kolizje. Grupy te określane są kryteriami wybranymi przez użytkownika.

Na przykład, Wykrywanie kolizji można zastosować:

Pomiędzy elementami konstrukcji i elementami instalacji. (Elementy instalacji mogą pochodzić z połączonych modułem Hotlink lub dołączonych zewnętrznych plików instalacji IFC, lub być w inny sposób wymodelowane w ARCHICADzie.)

Pomiędzy betonowymi i stalowymi elementami konstrukcyjnymi

Pomiędzy elementami sklasyfikowanymi jako różne rodzaje produktów/elementów (według standardów Uniclass, OmniClass, UniFormat lub innego systemu klasyfikacji)

Aby sprawdzić bezpieczną przestrzeń prześwitów tras ewakuacyjnych lub dostępu dla niepełnosprawnych

Polecenie Rozpoznanie kolizji jest dostępne tylko w Rzucie i Oknach 3D.

Dostęp poprzez:

Projekt > Kontrola modelu > Wykrywanie kolizji

lub kliknąć ikonę Wykrywania kolizji z Raportu z kontroli modelu

Tematy omówione w tym rozdziale:

Zrozumienie kolizji

Wykrywanie kolizji biegu

Zdefiniuj grupy kolizji

Określ tolerancje objętości/wykończenia

Przykład: Wykrywanie kolizji z tolerancją objętości/wykończenia

Przykład: Kontrola kolizji przestrzeni bezpiecznej

Wyłącz materiał budowlany z Rozpoznania kolizji

Zrozumienie kolizji

Uwzględnione zostaną jedynie elementy znajdujące się na widocznych warstwach

Elementy stykające się nie tworzą kolizji

Działania na elementach bryłowych i Połączenia w oparciu o priorytet zostały już rozwiązane w modelu i nie powodują kolizji

Płaszczyzny cięcia 3D są ignorowane (cały model jest rozpatrywany niezależnie od płaszczyzn cięcia)

Można określić tolerancje kolizji objętości i/lub wykończeń: jeśli obszar objętości/wykończenia nie przekracza założonej wartości tolerancji, nie liczy się jako kolizja

Zobacz Określ tolerancje objętości/wykończenia.

Uwzględniony zostanie status materiałów budowlanych (właściwość „Wykrywanie kolizji”)

Zobacz Wyłącz materiał budowlany z Rozpoznania kolizji.

Wykrywanie kolizji biegu

1.Przejdź do rzutu i okna 3D.

2.Otwórz menu Projekt > Kontrola modelu > Wykrywanie kolizji.

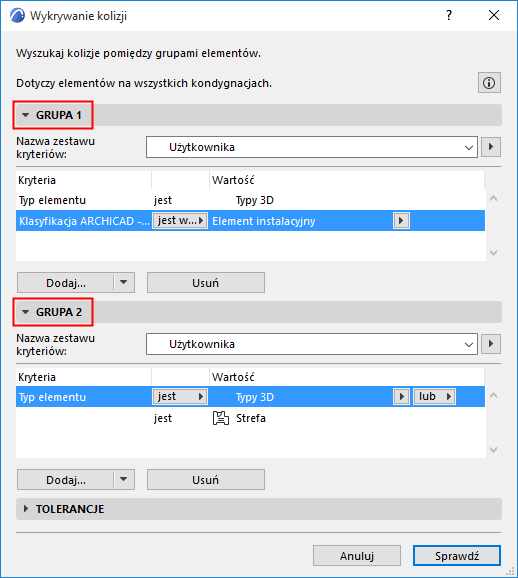

3.W oknie dialogowym określ kryteria dla dwóch grup elementów 3D, które chcesz sprawdzić.

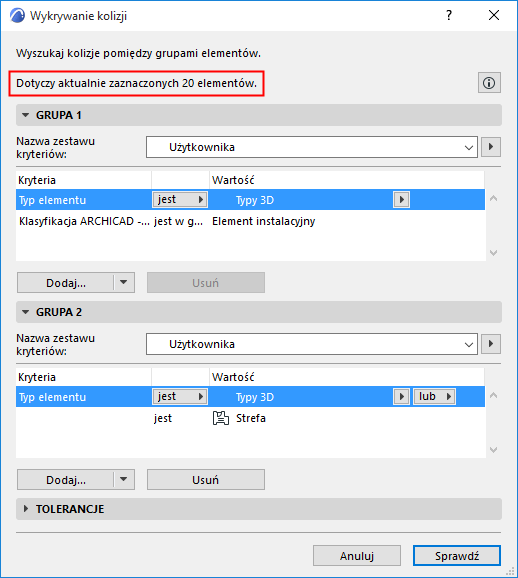

Jeśli zaznaczone są jakieś elementy, Rozpoznanie kolizji zostanie przeprowadzone tylko dla zaznaczonych elementów! Aby uzyskać informacje na temat bieżącego zaznaczenia, sprawdź górną część okna dialogowego.

CollisionDetection1.png    CollisionSelected.png

Szczegóły - Zobacz Zdefiniuj grupy kolizji.

4.Określ wartości tolerancji wykończenia i/lub objętości, według potrzeb.

Szczegóły - Zobacz Określ tolerancje objętości/wykończenia.

5.Naciśnij Sprawdź, aby uruchomić funkcję Rozpoznania kolizji.

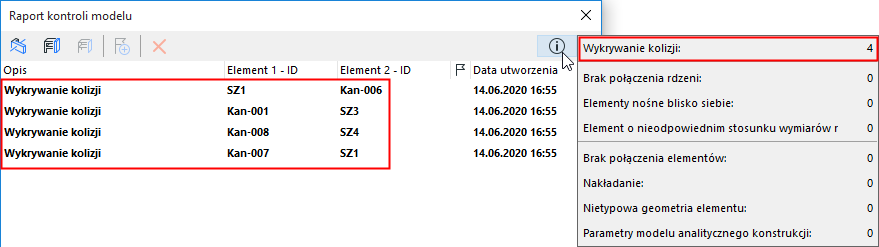

6.Otworzy się Raport z kontroli modelu, z wynikami. Problemy związane z kolizją zostaną wyświetlone w raporcie. Aby zobaczyć liczbę kolizji, należy kliknąć przycisk Info.


Podobnie jak w przypadku innych problemów wyszczególnionych w Raporcie z kontroli modelu, powiązane elementy można zobaczyć w modelu i utworzyć uwagi.

Zobacz Raport z kontroli modelu.

Zdefiniuj grupy kolizji

W Grupie 1 i Grupie 2 należy użyć interfejsu kryteriów, aby określić grupy kolizji.

Aby sprawdzić, czy nie występują kolizje pomiędzy wszystkimi rodzajami elementów, należy zastosować takie same kryteria dla obu grup.

Aby sprawdzić kolizje jedynie pomiędzy elementami 3D i elementami instalacji, należy ograniczyć jedną z grup do elementów sklasyfikowanych jako elementy instalacji.

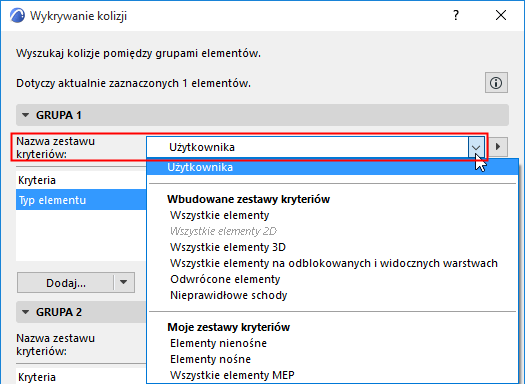

Aby zastosować zapisany Zestaw kryteriów w celu określenia Grupy kolizji: kliknij strzałkę Nazwa zestawu kryteriów, aby wyświetlić zestawy kryteriów projektu:


Jeśli wybierzesz w tym miejscu Zestaw kryteriów, jego zawartość zastąpi bieżące kryteria Grupy kolizji

Wyszczególnione Zestawy kryteriów mogą być wyłączone, jeśli zestaw obejmuje kryteria, które nie mają zastosowania do Wykrywania kolizji (np. rodzaje elementów 2D lub właściwości IFC)

Zobacz także Zdefiniowany zestaw kryteriów.

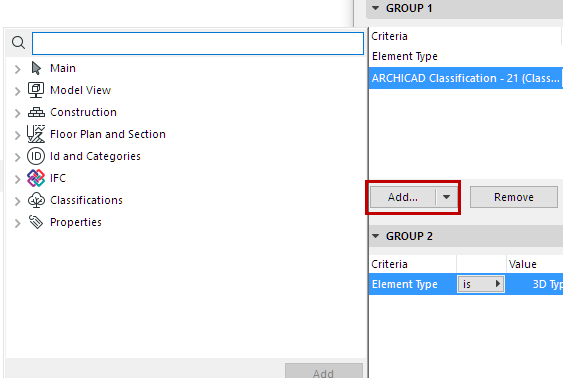

Kliknij Dodaj, aby wyświetlić okno dialogowe, umożliwiające wybór dowolnych Właściwości i parametrów, do których chcesz ograniczyć grupę.


Określ tolerancje objętości/wykończenia

Opcjonalnie, można określić tolerancje objętości i wykończenia kolidujących elementów.

Uznaje się, że elementy kolidują, jeśli objętość części kolidujących (jeśli jest włączona) lub ich powierzchnia przekracza wartość tolerancji.

Uwaga: Te jednostki określane są w Jednostkach roboczych projektu (Opcje > Preferencje projektu).


Tolerancja objętości

Wykrywanie kolizji zawsze odbywa się z uwzględnieniem objętości kolidujących części elementów.

Można określić opcjonalną tolerancję objętości: Jeśli objętość części kolidujących dwóch elementów przekracza tę wartość tolerancji, elementy zostaną potraktowane jako kolidujące.

Kontrola kolizji wykończenia

Jako opcja dodatkowa, funkcja Wykrywania kolizji sprawdza również powierzchnię części kolidujących. Przy włączonej kontroli wykończenia i określonej tolerancji, elementy będą uznane za kolidujące, jeśli powierzchnia kolidująca przekroczy wartość tolerancji.

Uwaga: Jeśli włączona jest kontrola powierzchni, istnieje możliwość, że dwa elementy zostaną uznane za kolidujące, nawet jeżeli objętość kolidująca nie przekracza tolerancji objętości – dzieje się tak dlatego, ponieważ powierzchnia kolidująca przekracza tolerancję wykończenia. Zobacz przykład poniżej.

Przykład: Wykrywanie kolizji z tolerancją objętości/wykończenia

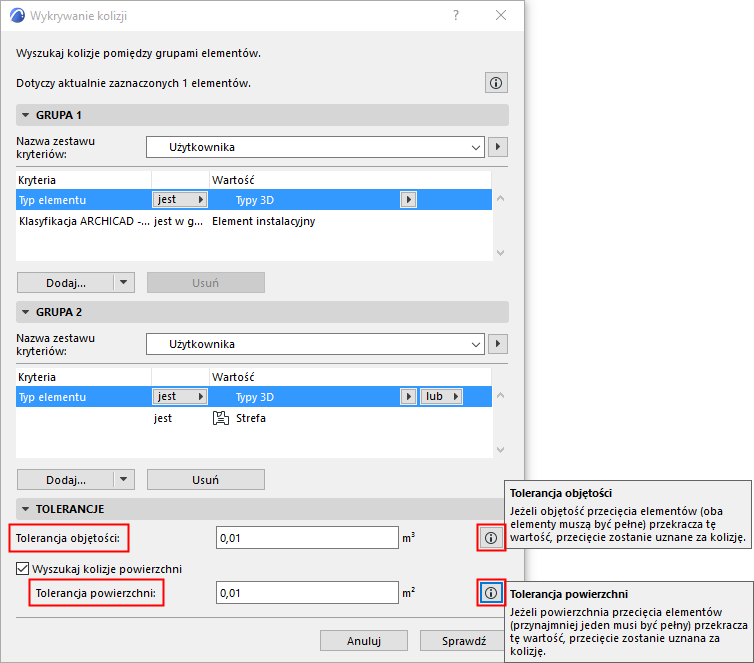

Uruchom wykrywanie kolizji z przedstawionymi tutaj ustawieniami tolerancji.

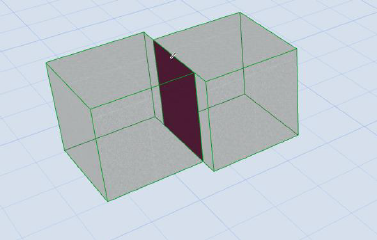

Każdy z dwóch sześcianów liczy jeden metr sześcienny. Lekko kolidują; nachodząca objętość jest niewielka (nie przekracza tolerancji objętości), ale nakładające się wykończenie jest znaczne (przekracza tolerancję powierzchni). Rezultat: Funkcja wykrywania kolizji uzna te dwa elementy za kolidujące.


Dwa kolidujące elementy (na podstawie powierzchni elementu kolidującego)

Przykład: Kontrola kolizji przestrzeni bezpiecznej

Kolizję przestrzeni bezpiecznej sprawdzimy w widoku 3D modelu.

Uwaga: Widoczność przestrzeni bezpiecznej można włączyć w menu Dokument > Reprezentacja modelu > Opcje reprezentacji modelu (Opcje schodów).


1.Otwórz menu Projekt > Kontrola modelu > Wykrywanie kolizji.

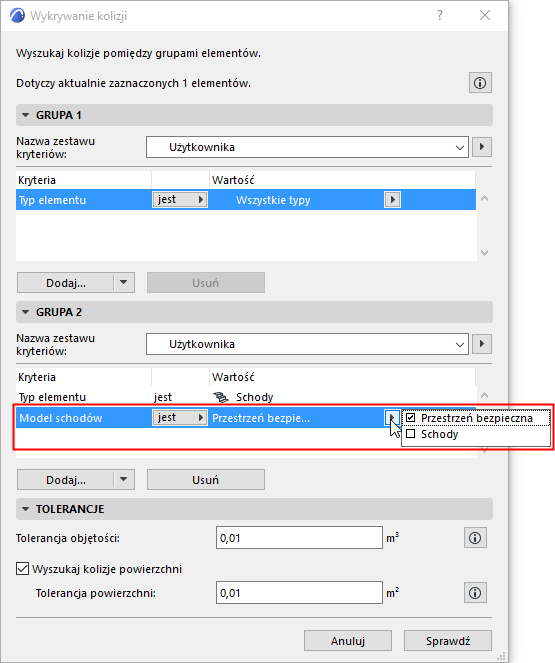

2.W oknie dialogowym określ kryteria kolizji.


Dla Grupy 1: Wszystkie elementy 3D

Dla Grupy 2: Schody, z uwzględnieniem przestrzeni bezpiecznej modelu schodów.

3.Naciśnij Sprawdź, aby uruchomić funkcję Rozpoznania kolizji.

4.Otworzy się Raport z kontroli modelu, z wynikami. W tym miejscu, dla każdego wyniku można zobaczyć powiązane elementy w modelu i tworzyć uwagi, odpowiednio do potrzeb.

Zobacz Raport z kontroli modelu.

Wyłącz materiał budowlany z Rozpoznania kolizji

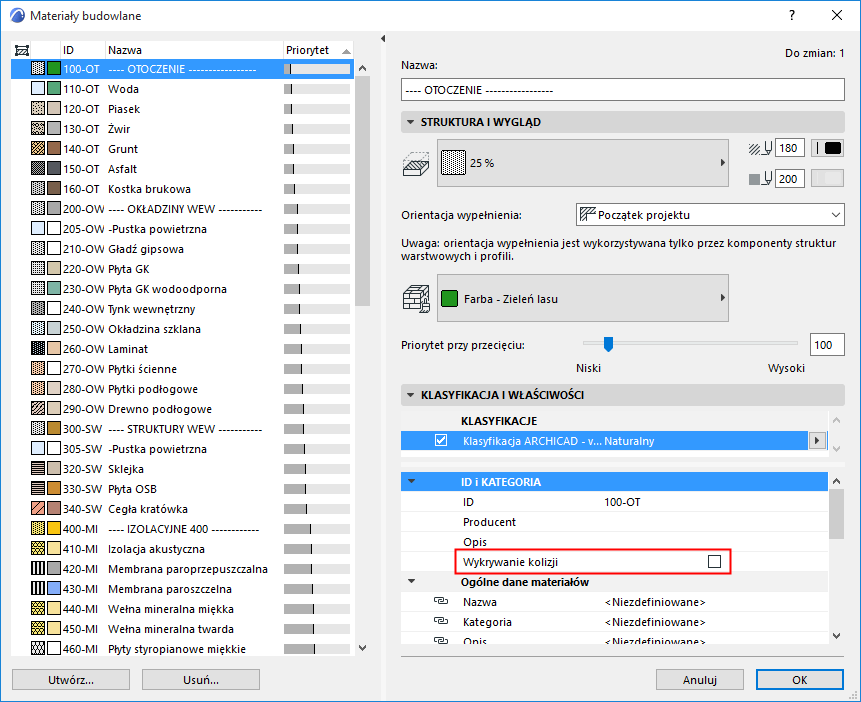

Rozpoznanie kolizji uwzględnia Materiały budowlane elementów. Zaznaczając pole "Wykrywanie kolizji” w panelu Właściwości, w opcji Materiały budowlane, w menu Opcje > Atrybuty elementów > Materiały budowlane, można skonfigurować Materiały budowlane tak, aby były uwzględniane podczas Rozpoznania kolizji.

Jeśli ta opcja zostanie wyłączona, materiały budowlane nie zostaną uwzględnione w procesie Rozpoznania kolizji.


Przykładowo, element instalacji (np. kanał), przebiegający przez komponent złożonego elementu, którego materiał budowlany oznacza pustkę powietrzną, nie będzie powodował kolizji.
