Narzędzia połączeniowe instalacji to Trójnik, Rozgałęźnik i Odgałęźnik.
Zasadniczo, należy dodać elementy łącznikowe instalacji do już wstawionego, prostego elementu instalacji.
Uwaga: Upewnij się, że funkcja Autogrupowania (Edycja > Grupowanie > Autogrupowanie) jest wyłączona. Nie można wstawiać złączy do elementów zgrupowanych.
1.Aktywuj żądane narzędzie Łącznik (Trójnik, Rozgałęźnik lub Odgałęźnik).

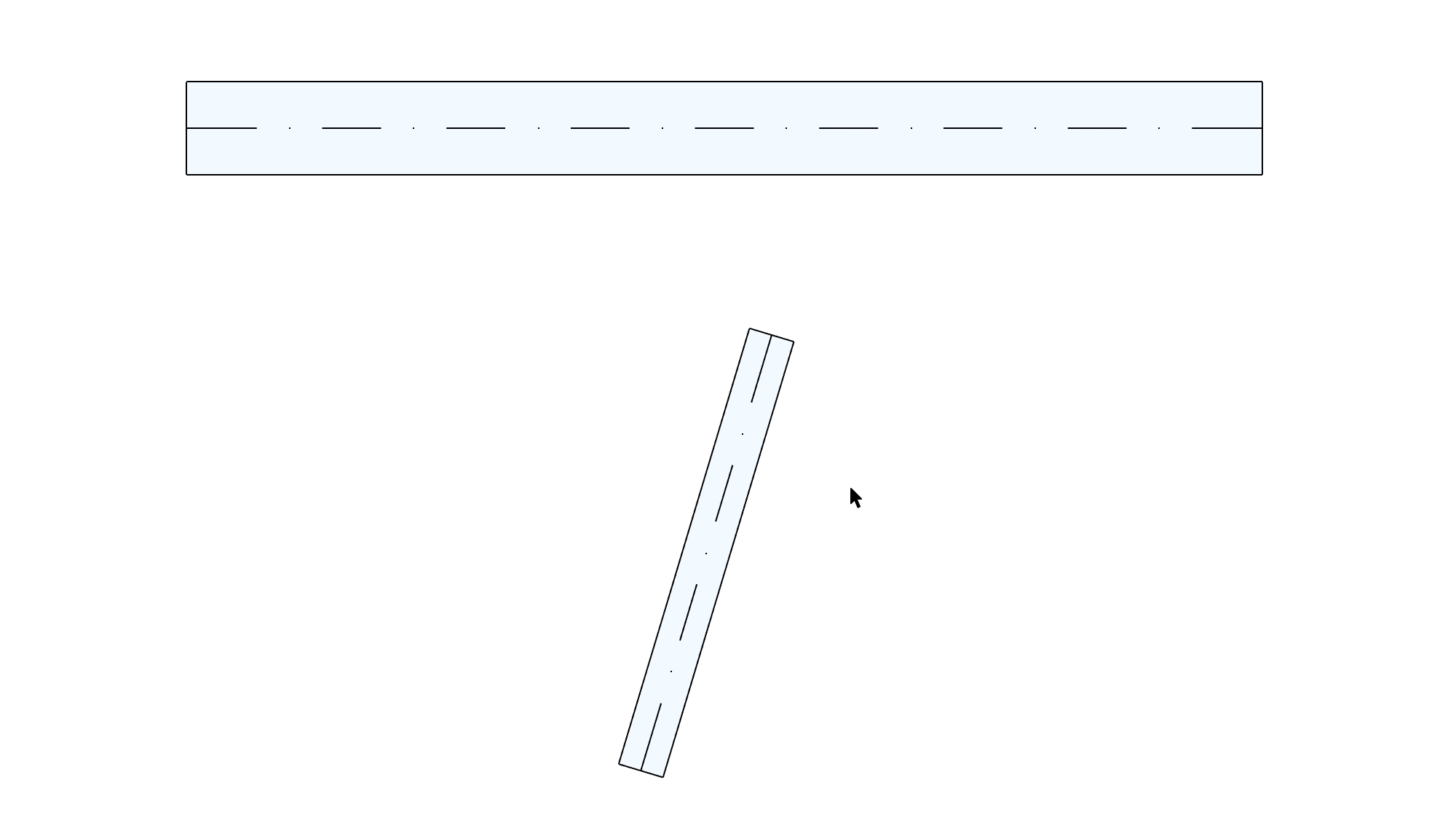

2.Aby wstawić łącznik, kliknij istniejący element - jego linię środkową lub punkt środkowy.
Uwaga: Aby wstawić odgałęźnik, kliknij linię środkową elementu.
3.W zależności od miejsca kliknięcia przez użytkownika oraz rodzaju łącznika, konieczne może okazać się kliknięcie jeszcze kilka razy: przesuwaj kursor, aby zobaczyć możliwe położenia: czy rozgałęzienie ma następować do lewej, czy prawej strony, w górę czy w dół kanału.
4.Kliknij jedno z czterech położeń, aby zobaczyć żądaną geometrię.
Prawo
Lewo
Do góry
Do dołu
Zobacz także Rozpocznij wytyczanie za pomocą łącznika.

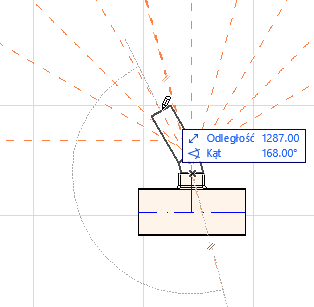

5.Tak gdzie dotyczy: Linie charakterystyczne pomogą wybrać kąt, pod jakim będzie kontynuowany następny element trasy.
Uwaga: Jeśli wolisz, aby następny umieszczony element był pionowy, nie wybieraj żadnego z czterech kierunków poziomych. Zamiast tego zmień Metodę konstrukcji (użyj palety Wytyczania lub Podręcznych współrzędnych) na Wzniesienie i umieść następny element.
Rozpocznij wytyczanie za pomocą łącznika
Operację wytyczania można rozpocząć poprzez wstawienie łącznika (Trójnika, Odgałęźnika, Rozgałęźnika) w już wstawionym, prostym odcinku instalacji.
1.Kliknij Rozpocznij wytyczanie w palecie Wytyczanie instalacji
2.Kliknij linię środkową wstawionego elementu instalacji
3.Pojawi się okno dialogowe Wstaw element połączeniowy.
Wybierz rodzaj łącznika, który ma zostać wstawiony (np. Trójnik kanału, Odgałęźnik kanału, Rozgałęźnik kanału) i kliknij OK. (Dostępne typy łączników zależą od tego, czy kliknięty element jest Kanałem, Kablem czy Rurą)
