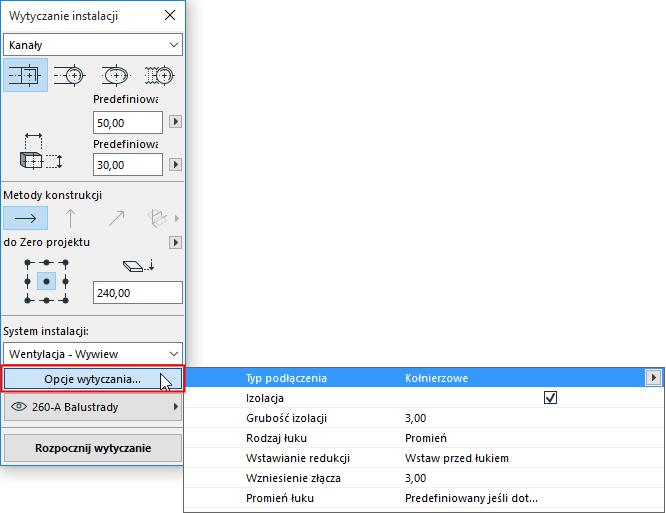

Kliknij Opcje wytyczania w palecie Wytyczanie MEP.
Opcje, które zostaną w tym miejscu skonfigurowane, będą miały wpływ na kolejną operację Wytyczania. Dostępne opcje różnią się w zależności od tego, czy wytyczasz kanały, rury czy trasy kablowe.
Typ podłączenia
Wybierz odpowiedni typ (np. Kołnierzowy, spawany, prosty) oraz odpowiednią wysokość / średnicę.
Izolacja
Kliknij pole wyboru, aby dodać opcjonalną warstwę Izolacji do zewnętrznej powierzchni elementów instalacji wstawionych podczas operacji Wytyczania. Określ Grubość izolacji.
Wstawianie redukcji
Redukcje to proste elementy wstawiane automatycznie w celu zapewnienia prawidłowych podłączeń w przypadku zmiany geometrii elementu (szerokości, wysokości lub kształtu) w trakcie operacji wytyczania. Jeśli zmiana nastąpi w łuku na trasie, element redukcji można wstawić przed lub za łukiem. Wskaż tutaj preferowaną opcję (“Wstaw przed łukiem”/“Wstaw po łuku”).
Promień łuku (Opcje wytyczania)
Łuki są wstawiane automatycznie w trakcie wytyczania instalacji. Wybierz opcję, aby zdefiniować promień gięcia na tej trasie:
Predefiniowany jeśli dotyczy
Używa promienia łuku predefiniowanego dla bieżącego rozmiaru elementu MEP. (Wartości promienia są zdefiniowane w Preferencjach MEP: Predefiniowany Promień łuku.)
Według ustawień elementu

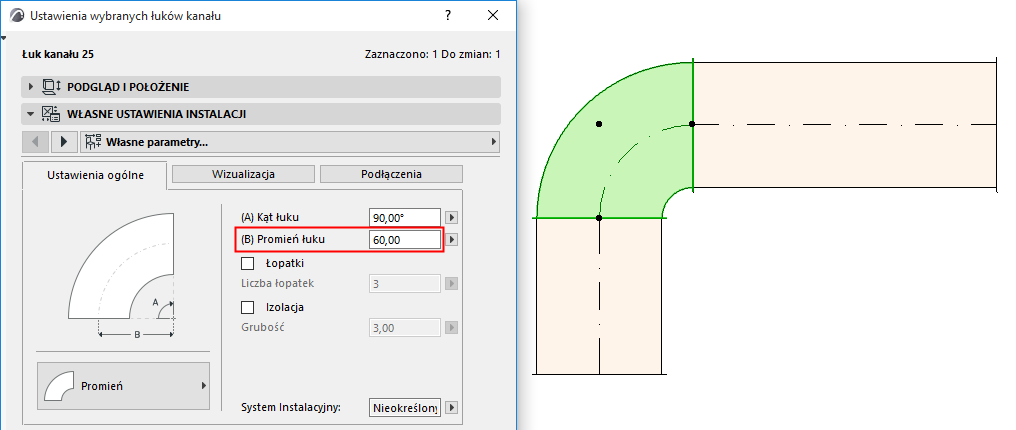

Używa promienia łuku zdefiniowanego w ustawieniach domyślnych elementu narzędzia Łuk:
Promień łuku w wytyczaniu: Według ustawień elementu
