Okno dialogowe Kombinacja obciążeń

Kombinacja obciążeń zawiera dane wielu Obciążeń, które działają na konstrukcję jednocześnie. Wiele programów analitycznych wykorzystuje dane dotyczące Kombinacji obciążeń do obliczania wpływu tych wielokrotnych Obciążeń, stosując różne współczynniki i mnożniki.

Kombinacje obciążeń w programie ARCHICAD są używane do zapewnienia kompatybilności z programami do analiz konstrukcyjnych. W programie ARCHICAD służą one tylko do przechowywania i zarządzania danymi (nie do celów obliczeniowych).


Otwórz okno dialogowe Kombinacja obciążeń, wykonując jedną z poniższych czynności:

•Opcje > Kombinacje obciążeń

•Pasek narzędzi Inżynieria konstrukcyjna

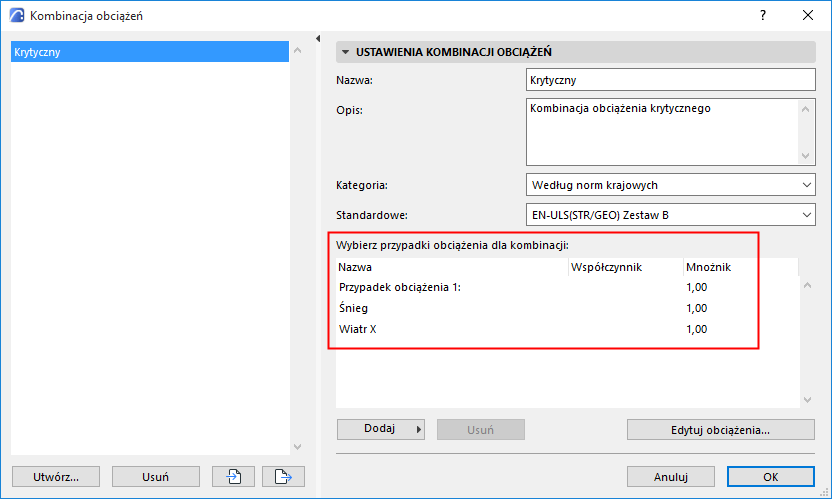

Kombinacje obciążeń projektu są wymienione po lewej stronie.

Ustawienia każdej wybranej Kombinacji obciążeń są pokazane po prawej stronie, a jej Przypadki obciążeń są wymienione z danymi dotyczącymi współczynnika i mnożnika.


Ustawienia kombinacji obciążeń

Nazwa

Każda Grupa obciążeń musi posiadać unikalną nazwę.

Opis

Opcjonalnie, wprowadź w tym miejscu wszelkie informacje przydatne dla użytkownika

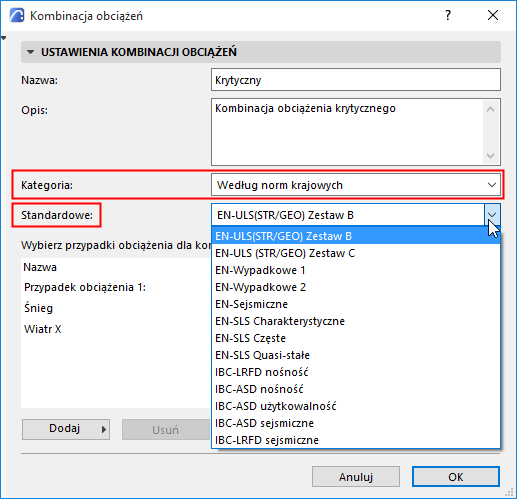

Kategoria

Wybierz z menu podręcznego:

•standard Stan graniczny lub

•Zgodnie z Normą krajową. Wtedy: Wybierz z menu podręcznego Standard.


Dodaj Przypadek obciążenia

Każdy Przypadek obciążenia w projekcie może być włączony do Kombinacji obciążeń (niezależnie od jego Grupy obciążeń)

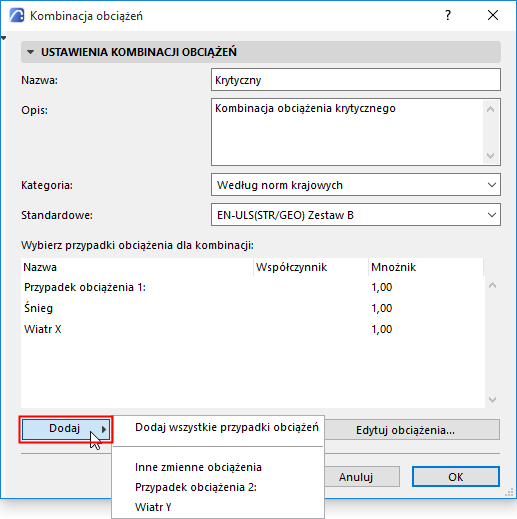

Kliknij znajdujący się w dolnej części okna dialogowego przycisk Dodaj:

–Wybierz Przypadek obciążenia, aby dodać go do tej Kombinacji obciążeń

–lub Dodaj wszystkie Przypadki obciążeń


Edytuj obciążenia...

Kliknij Edytuj obciążenia, aby otworzyć Menedżera obciążeń.

Utwórz nową lub zduplikowaną Kombinację obciążeń

1.Kliknij przycisk Nowa w dolnej części okna dialogowego Kombinacje obciążeń.

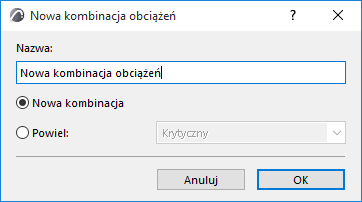

2.Pojawi się okno dialogowe Nowa kombinacja obciążeń: wybierz opcję Nowa lub Duplikat.

3.Nadaj Nazwę nowemu/zduplikowanemu Materiałowi budowlanemu i kliknij OK.


4.Dostosuj ustawienia Kombinacji obciążeń, a następnie kliknij OK, aby zamknąć okno dialogowe Kombinacje obciążeń.

Importuj i Eksportuj kombinacje obciążeń

W oknie dialogowym Kombinacje obciążeń należy użyć przycisków Import-Eksport aby przenieść dane kombinacji obciążeń.

•ARCHICAD importuje te dane w formatach XML lub SAF.

•ARCHICAD eksportuje te dane tylko w formacie XML
