Reprezentacja modelu analitycznego konstrukcji
Pokaż/Ukryj model analityczny konstrukcji
Model analityczny konstrukcji można wyświetlić na rzucie, w przekroju i widokach 3D.

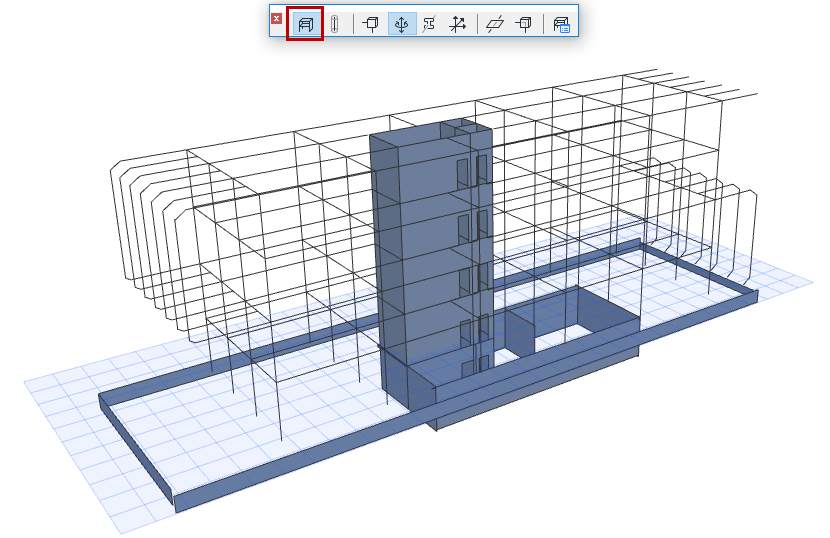

Użyj przełącznika Model analityczny konstrukcji
•w pasku narzędzi modelu analitycznego konstrukcji
•w menu Widok
Status Pokaż / Ukryj jest specyficzny dla każdego widoku (jeśli jest włączony w jednym widoku, może być wyłączony w innym widoku).
Ważne: Elementy ARCHICADa stanowią część modelu analitycznego konstrukcji tylko, jeśli posiadają określone ustawienia geometrii i właściwości. Zobacz Elementy modelu analitycznego konstrukcji.
Pokaż przezroczysty model fizyczny
Jeżeli ikona Modelu analitycznego konstrukcji jest aktywna:
Użyj przełącznika Przezroczysty model fizyczny, aby wyświetlić również model fizyczny w formie przezroczystej w bieżącym widoku:
Pokaż elementy modelu analitycznego konstrukcji

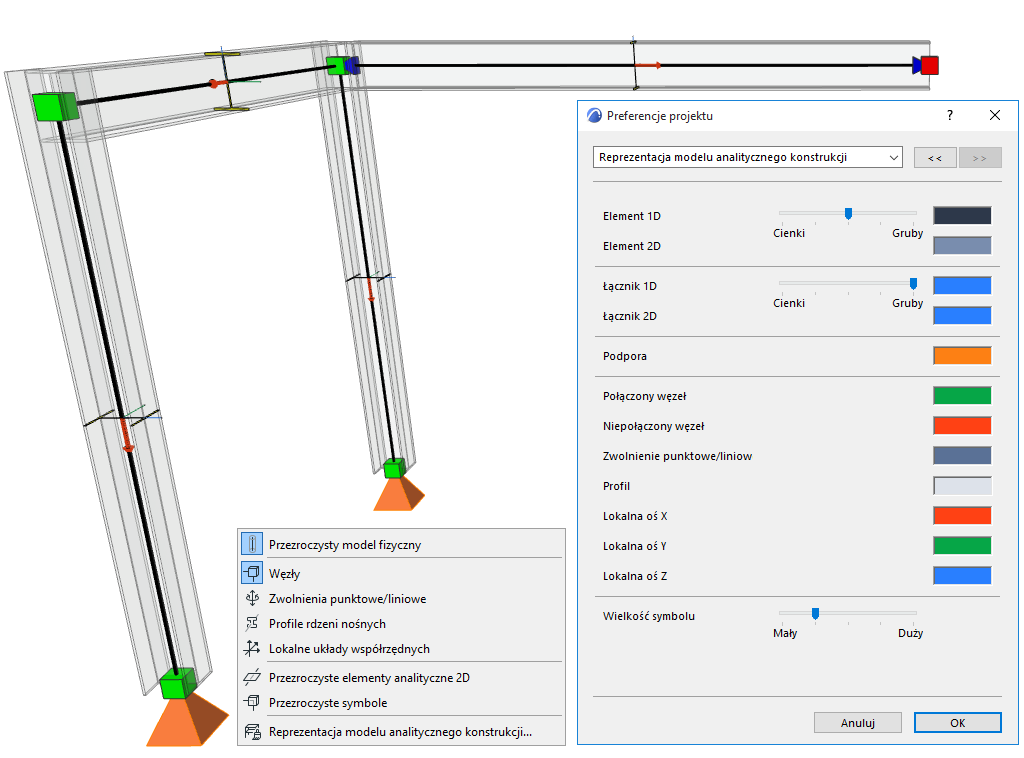

Użyj poniższych, dodatkowych przełączników, aby wyświetlić lub ukryć elementy modelu analitycznego konstrukcji. Opcje są dostępne w:
•Pasku narzędzi Model analityczny konstrukcji
•Menu Widok > Opcje modelu analitycznego konstrukcji
•Widok > Elementy w widoku 3D > Filtrowanie i przekroje w 3D (dla podpór i łączników)
Dostosuj kolory elementów w Reprezentacja modelu analitycznego konstrukcji (Preferencje)
Pokaż węzły w zakończeniach i narożnikach elementów 1D i 2D.
Połączenia węzłów: Informacje kolorystyczne
Domyślnie:
•Zielony węzeł oznacza poprawne połączenie lub przecięcie pomiędzy połączonymi elementami analitycznymi
•Czerwony węzeł oznacza punkt lub zakończenie, które jest wolne (połączenie jest niepotrzebne) lub nie jest połączone/nie ma podpory:
1: Podparty, 2: Połączony, 3: Wolne zakończenie (wspornik), 4: Niepołączony, 5: Nieobsługiwane
Pokaż zwolnienia punktowe i liniowe
Użyj tego przełącznika, aby wyświetlić ich symbole w modelu analitycznym konstrukcji.
Zobacz Symbole zwolnień punktowych/liniowych.
Pokaż profile rdzeni elementów nośnych
Profil przekroju zawierają jedynie elementy 1D. Użyj tego przełącznika, aby wyświetlić ich symbole w modelu analitycznym konstrukcji.
Aby ten symbol był przezroczysty: Użyj funkcji Przezroczyste symbole.
Pokaż lokalny układ współrzędnych
Wyświetl lokalny układ współrzędnych elementu (tylko w oknie 3D).
•Lokalna oś X: gruba czerwona linia
•Lokalna oś Y: cienka zielona linia
•Lokalna oś Z: cienka niebieska linia
Lokalny układ współrzędnych elementu analitycznego konstrukcji
Przezroczyste elementy analityczne 2D
Zastosowanie tej opcji ma następujący efekt:
•Pokaż elementy 2D jako przezroczyste
•Pokaż łączniki konstrukcyjne powierzchni jako przezroczyste
Ten przełącznik ustawia przezroczystość następujących symboli:
•Węzeł
•Zwolnienie
•Łącznik konstrukcyjny sprężynowy
•Symbole podpór
•Profile rdzeni nośnych
•Strzałki Obciążeń punktowych w Widoku 3D
