Przykład 1: Przesuń belki do stropów

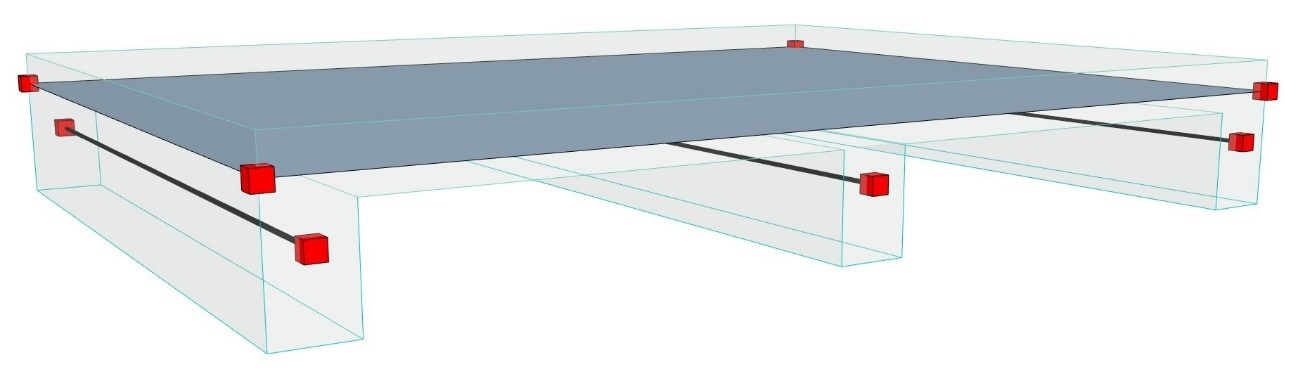

Po włączeniu modelu analitycznego konstrukcji widzimy, że elementy 1D belki (osie) nie są połączone ze stropem: nie ma ciągłości, która jest wymagana do analizy konstrukcji.

Rozwiązaniem jest wygenerowanie reguły, która przesunie osie belki do stropu.

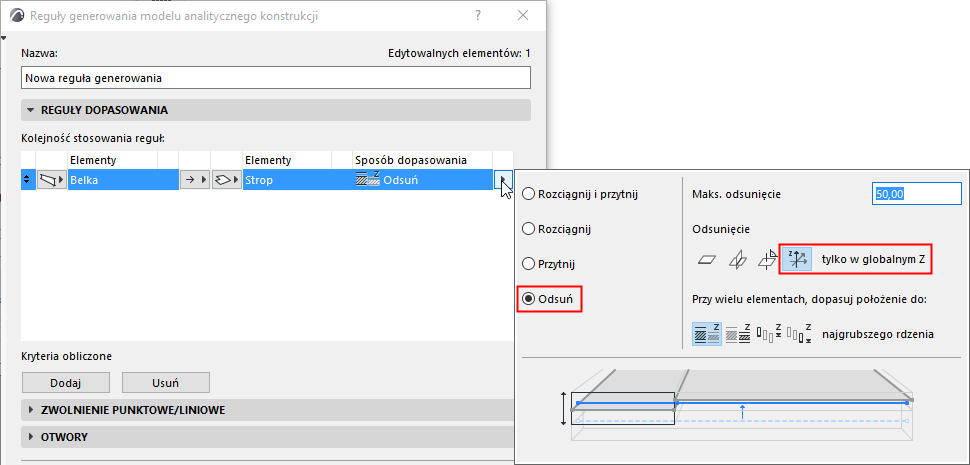

•Grupa 1 elementów: Belka

•Grupa 2 elementów: Strop

•Metoda: Jeden element do drugiego (wyrównaj belki do stropów)

•Sposób dopasowania: Odsunięcie

•Dodatkowe opcje, w tym maksymalne dozwolone odsunięcie.

W tym przypadku użyjmy kierunku ogólnej osi Z.

Uwaga: Określone tolerancje to wartości typu długość: zastosowanie mają jednostki określone dla długości w menu Preferencje > Jednostki robocze.

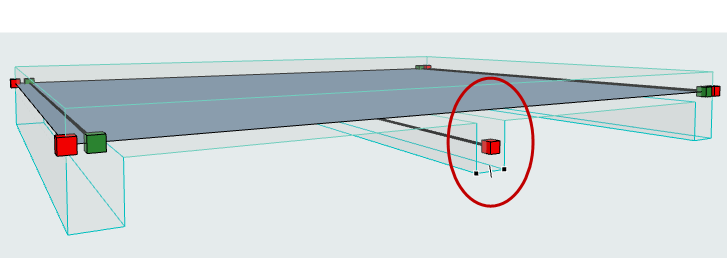

Kliknij OK, aby zastosować regułę. Zgodnie z oczekiwaniami, osie belki zostały odsunięte do płaszczyzny stropu (prosto do góry, w kierunku osi Z).

Jednak jedna z osi belki (belka środkowa) pozostała na miejscu. Wydaje się to nieprawidłowe.

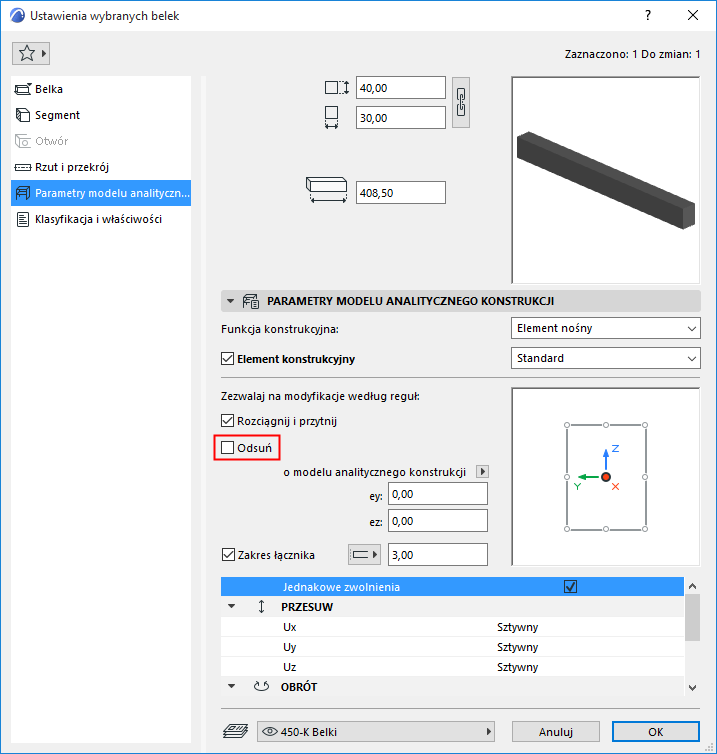

Zaznacz środkową belkę i sprawdź jej ustawienia. Dla tej belki nie zastosowano reguł odsunięcia, ponieważ ustawienie odsunięcia na poziomie elementu w ustawieniach belki - panel Parametry modelu analitycznego konstrukcji nie jest zaznaczone.

Aby naprawić problem:

•Zaznacz pole Przesunięcie w Ustawieniach belki.

•Kliknij OK, aby zamknąć okno dialogowe.

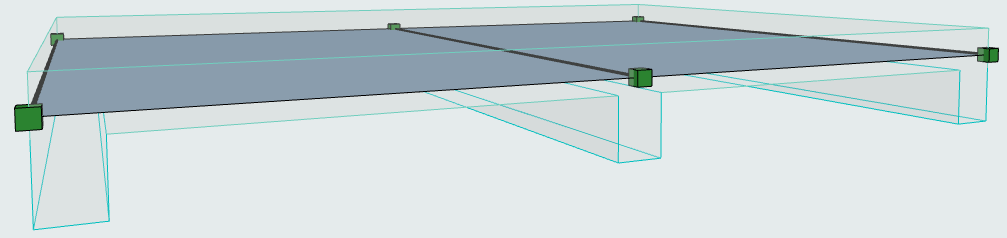

Model automatycznie zastosuje teraz reguły generowania. Oś belki zostanie przesunięta zgodnie z regułą:

Bieżąca reguła przesuwa belki do stropów w kierunku osi Z. Ten model można uznać za prawidłowy pod względem konstrukcji.

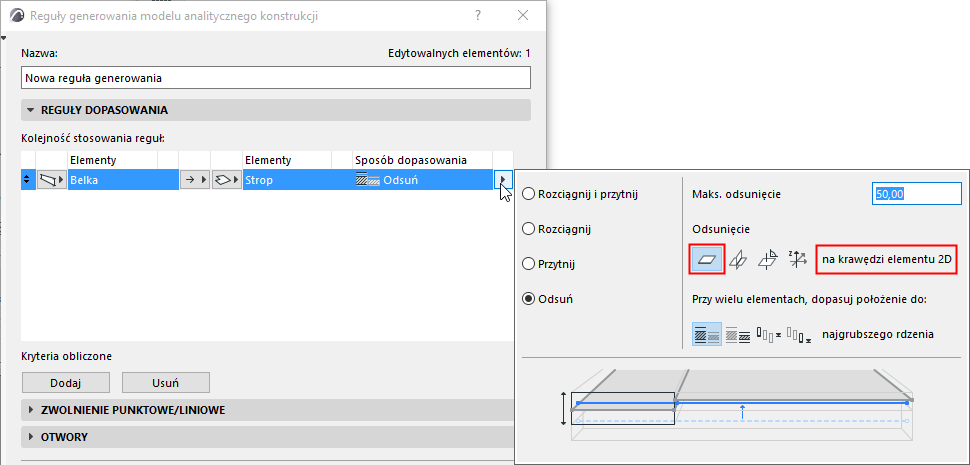

Można wybrać inną opcję: Osie belki powinny być przesunięte do krawędzi stropu.

Można dopasować tę opcję w regułach generowania:

Kliknij OK, aby zastosować regułę.

Zgodnie z oczekiwaniami, osie dwóch belek krawędziowych zostaną przesunięte do krawędzi płaszczyzny stropu (a nie prosto do góry, jak w poprzednim przykładzie, kiedy aktywna była tylko opcja “Globalne odsunięcie osi Z”).

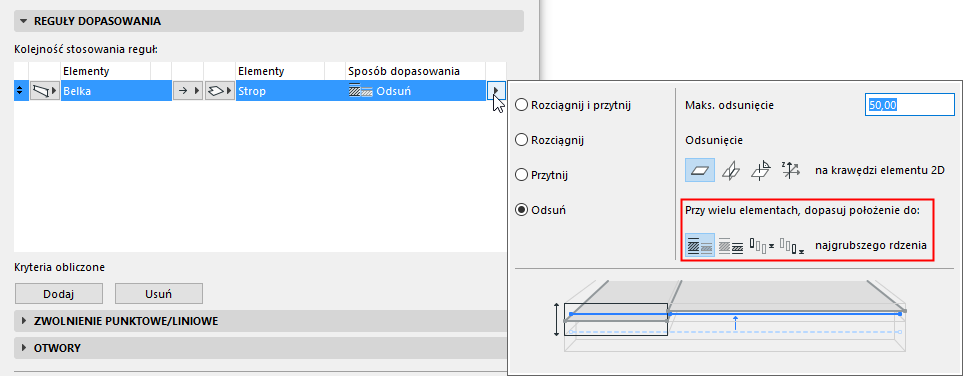

Jeśli element można przesunąć do kilku elementów docelowych, określ który element powinien być docelowy.

Podgląd rysunku pomaga zrozumieć każdą opcję:

Zobacz Opcje Przesunięcia w przypadku wielu Elementów bazowych.
