Ta regulacja działa na zasadzie przeciwnej niż Przyciąganie: powoduje skrócenie elementów analitycznych konstrukcji, które nakładają się na siebie.

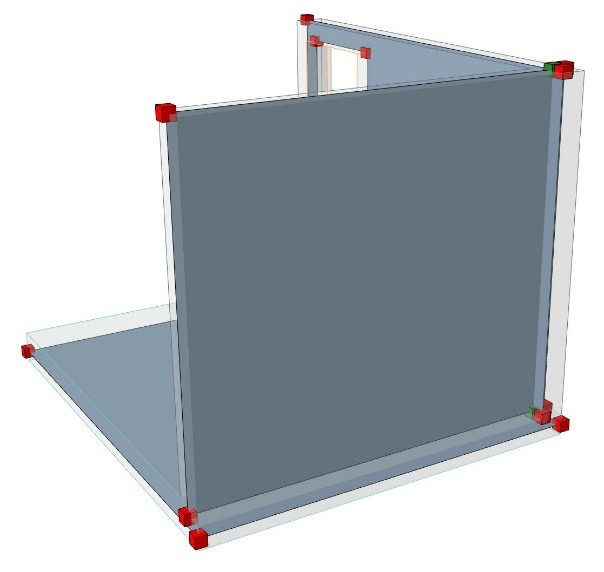

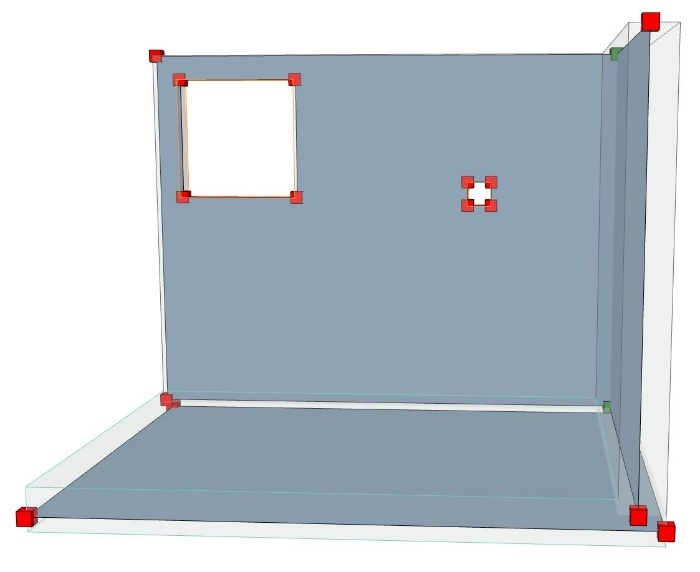

Po włączeniu widoczności modelu analitycznego konstrukcji można wykryć następujące problemy:
–Przerwa pomiędzy ścianą a stropem
–Krawędź stropu nie jest wyrównana ze ścianami;
–Ściany nachodzą na siebie w rogach.
1.Aby rozwiązać pierwszy problem, należy rozciągnąć ściany do stropów za pomocą ustawienia Rozciągania.
2.Następnie skrócić nadmiar stropu aby wyrównać go z krawędziami ściany za pomocą ustawienia Skrócenia
–Parametry: W tym przykładzie używamy cięcia wzdłuż całej krawędzi, ponieważ krawędź stropu przebiega po całej długości ściany. Należy więc odznaczyć opcję “Częściowe skrócenie”.

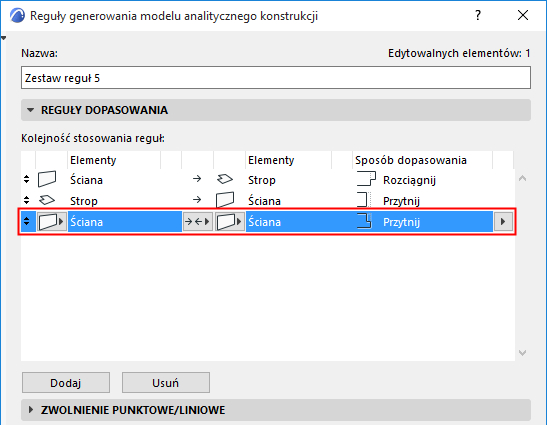

3.Aby rozwiązać trzecią kwestię, należy skrócić obie krawędzie ścian przecinające się ze sobą i nachodzące na siebie w rogach. W tym przykładzie ściana działa zarówno jako modyfikator, jak i element bazowy, a operatorem jest “względem siebie”, ponieważ obie ściany muszą zostać przeanalizowane i skrócone.

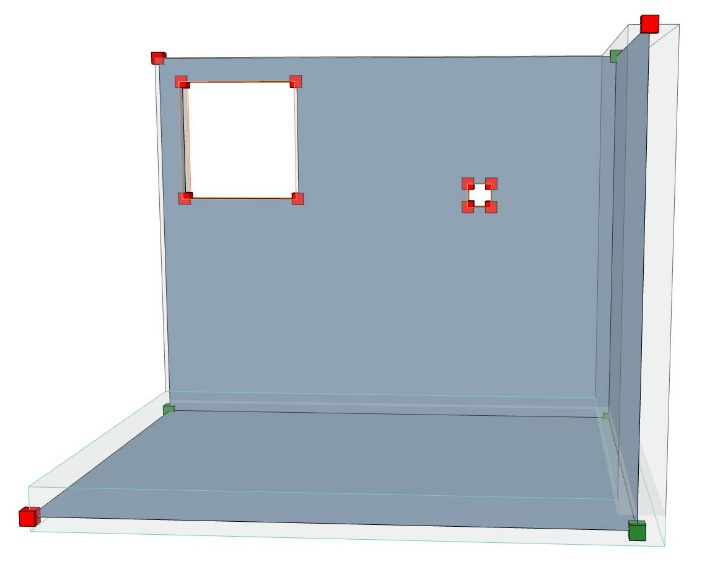

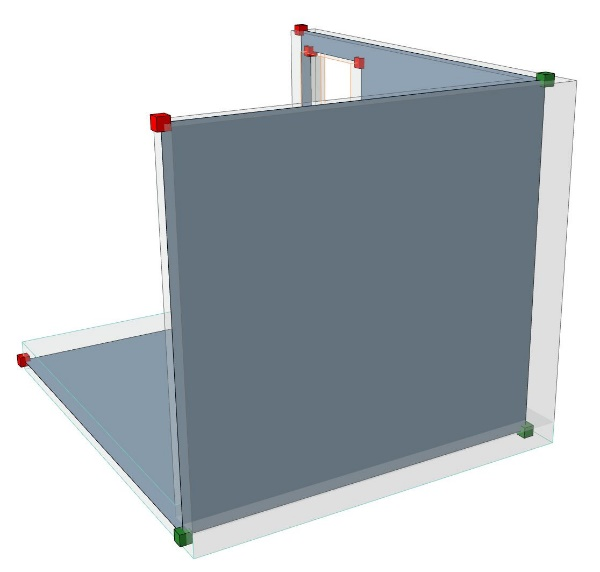

Zmieniony model analityczny konstrukcji powinien teraz wyglądać tak jak poniżej.
