Zwolnienia punktowe/liniowe (Reguły generowania)

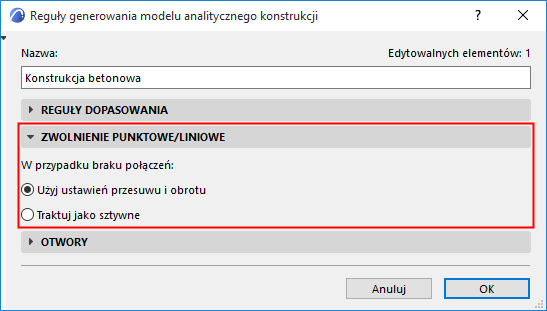

To panel dostępny w oknie dialogowym Reguły generowania.
Ta opcja określa sposób, w jaki oprogramowanie do analiz powinno interpretować wartości ustawień zwolnień punktowych/liniowych, które nie posiadają połączeń.
Niektóre programy automatycznie uznają wszystkie niepołączone zakończenia/krawędzie za “sztywne”. Jeśli korzystasz z takiego oprogramowania, możesz zmienić to ustawienie w panelu. Szczegóły poniżej.
W przypadku braku połączeń:
Użyj ustawień przesuwu i obrotu (ustawienie domyślne)
Domyślnie: program uwzględnia ustawienia zwolnień punktowych/liniowych na poziomie elementu.
Jeśli dostosowano dowolną wartość przesuwu lub obrotu, wartości te zostaną uwzględnione podczas eksportu modelu analitycznego konstrukcji do formatu SAF.
Zobacz Zwolnienia punktowe/liniowe.
W wyeksportowanym pliku SAF wartości RelConnectsSurfaceEdge to “Wolny” lub “Swobodny”, co odzwierciedla ustawienia zwolnienia punktowego/liniowego na poziomie elementu.

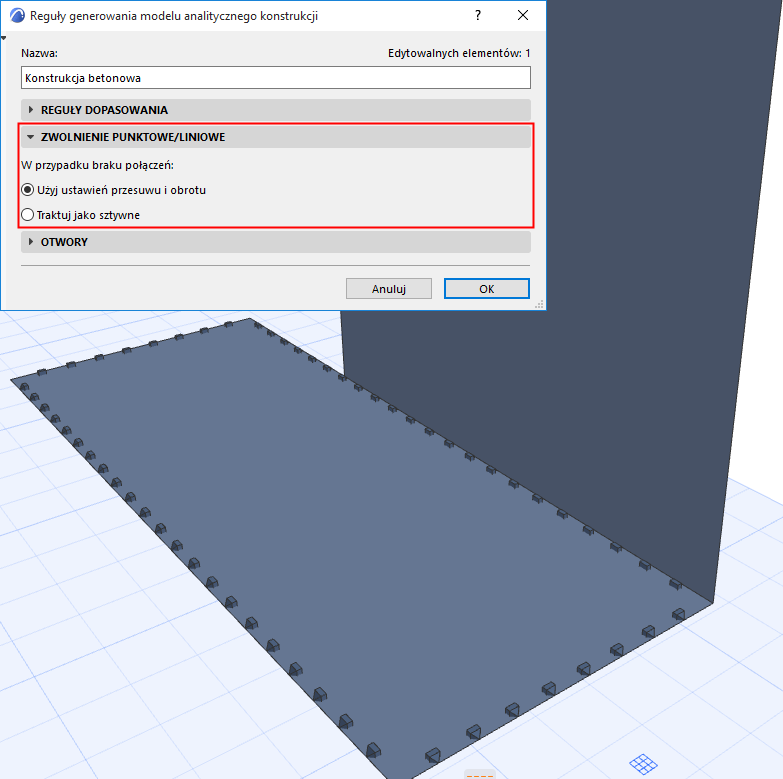

Symbole zwolnienia pokazane są w modelu na wszystkich krawędziach z wartościami własnymi, jak zwykle.
Inne zwolnienia liniowe
Traktuj jako sztywne (ma wpływ na Niepołączone odcinki punktowe/liniowe)
Niektóre programy traktują wszystkie niepołączone zakończenia, krawędzie i odcinki krawędzi jako sztywne.
Możesz wyeksportować model z ARCHICADa w taki sposób, żeby był kompatybilny z takim oprogramowaniem.

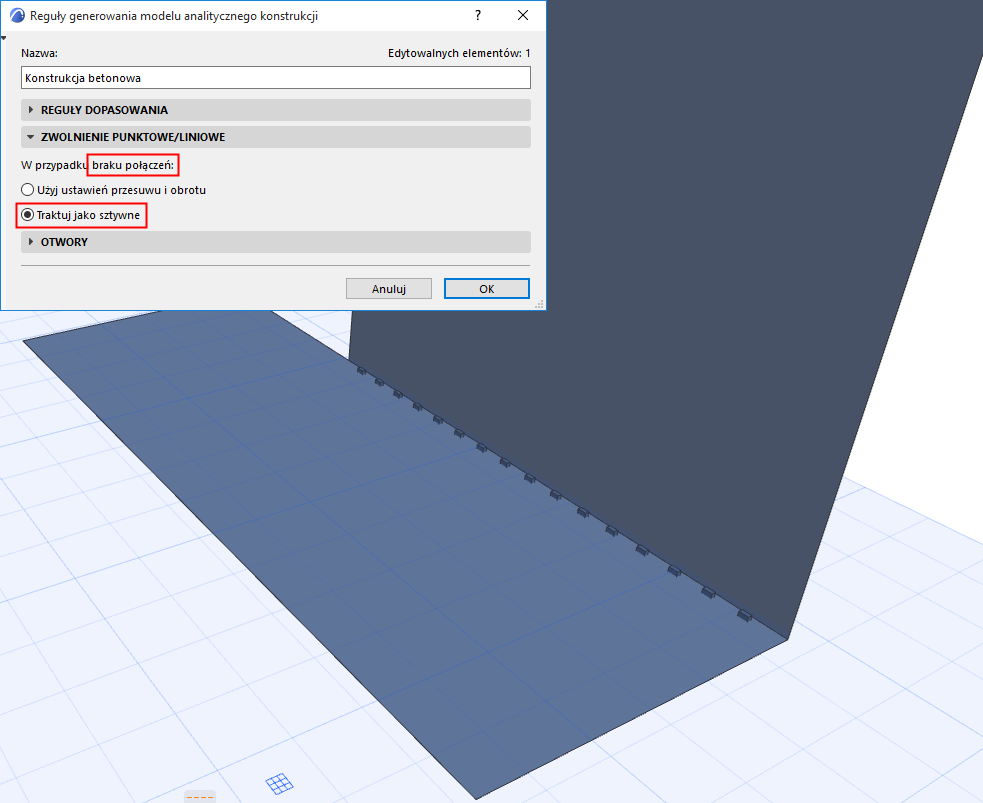

W panelu Zwolnienia punktowe/liniowe: Wybierz Traktuj jako sztywne.
Rezultat:
•Wszystkie niepołączone zakończenia, krawędzie i odcinki krawędzi zostaną wyeksportowane jako “sztywne”, niezależnie od wartości zwolnienia określonych na poziomie elementu.
•
•Wartości pliku SAF w RelConnectsSurfaceEdge są “sztywne”, nawet jeśli w ustawieniach zwolnień punktowych/liniowych na poziomie elementu określono inne wartości

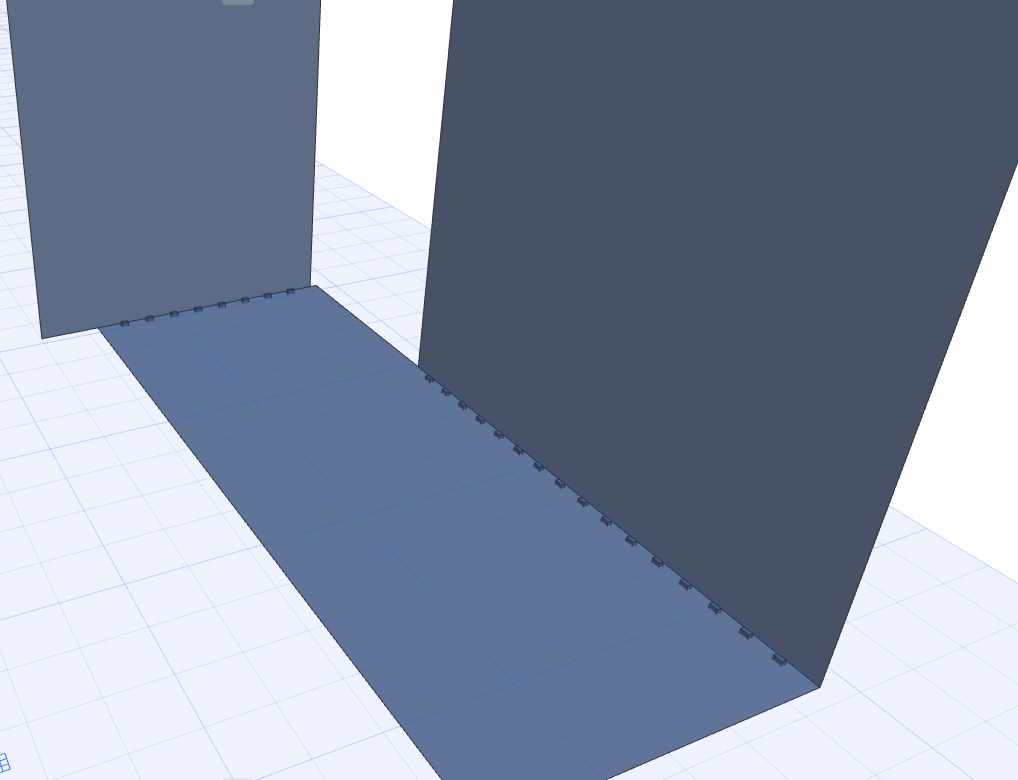

•Wygenerowane zostaną zmienione wartości zwolnień liniowych, a symbole zwolnień będą pokazane w modelu jedynie tam, gdzie elementy będą połączone z innym elementem.
Własna krawędź: Pokazana tylko wzdłuż połączonego odcinka
Jeśli do modelu zostaną później dodane dodatkowe elementy analityczne konstrukcji, połączone krawędzie (odcinki) zostaną wyeksportowane wraz z własnymi wartościami zwolnień liniowych i będą wyświetlane wszędzie tam, gdzie zostały zastosowane.
