Lokalny układ współrzędnych (Eksport do SAF)

To panel Translatora eksportu SAF.

W każdym oprogramowaniu analitycznym przekrój z katalogu jest umieszczany w obszarze roboczym w oparciu o domyślną orientację XYZ, zgodnie z definicją w lokalnym układzie współrzędnych (LUW) nadrzędnego elementu 1D.

Ponieważ standard LUW różni się w zależności od oprogramowania, należy wybrać standard używany przez oprogramowanie analityczne: kliknij jeden ze standardów LUW pokazanych w tym panelu Translatora eksportu SAF.

Podczas eksportu pliku SAF, ARCHICAD odpowiednio przekonwertuje wychodzące elementy w taki sposób, by przekroje Elementu 1D były prawidłowo zorientowane w odbierającym oprogramowaniu.

Skąd wiadomo, który lokalny układ współrzędnych wybrać?

Jeśli zaimportowano predefiniowane ustawienia translatora SAF zoptymalizowane dla określonego oprogramowania, lokalny układ współrzędnych jest poprawnie zdefiniowany.

Zobacz Pobierz pliki danych SAF zoptymalizowane dla aplikacji konstrukcyjnych.

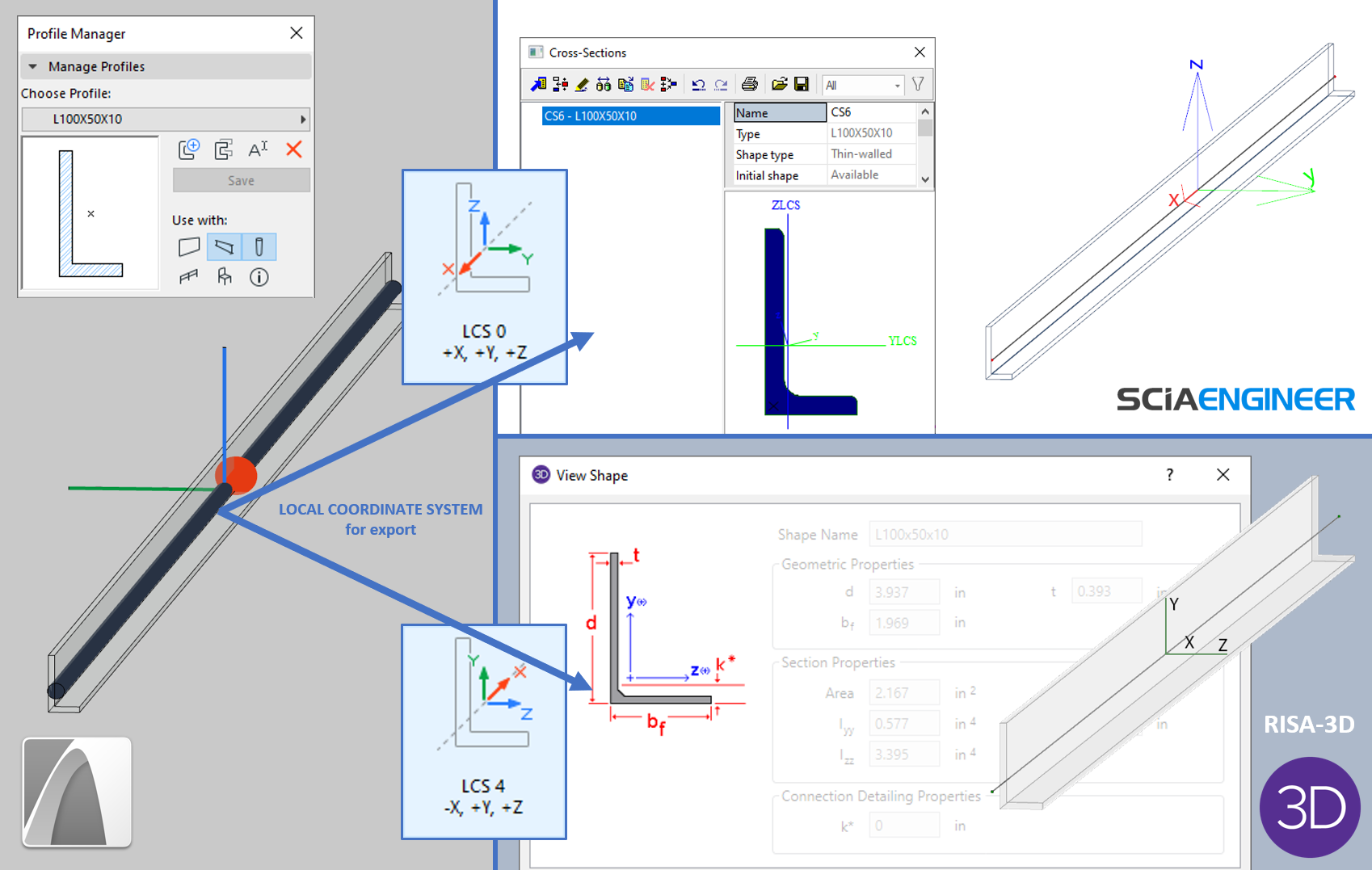

Aby zidentyfikować LUW używany przez oprogramowanie analityczne, wykonaj następujące czynności (i przyjrzyj się poniższemu obrazkowi):

1.Zmapuj atrybut profilu ARCHICADa w kształcie litery L na jego odpowiednik w programie analitycznym. (Użyj niesymetrycznego profilu - takiego jak L - którego orientacja jest oczywista).

2.W programie analitycznym umieść odpowiedni Przekrój L, używając jego domyślnego położenia (bez dodatkowego obrotu lub odbicia lustrzanego), tak aby był „zorientowany” w ten sam sposób, co profil ARCHICADa.

3.Wyświetl orientację przekroju poprzecznego w LUW elementu 1D. Zazwyczaj oprogramowanie europejskie (np.SCIA Engineer) używa LUW 0, podczas gdy oprogramowanie amerykańskie używa LUW 4 (np.RISA-3D) lub LUW 3.

4.W Translatorze SAF do eksportu wybierz opcję LUW, która odpowiada oprogramowaniu odbierającemu.

Uwaga: Nie musisz ustawiać LUW w translatorze importu SAF. Podczas importu pliku SAF, ARCHICAD automatycznie konwertuje pozycje elementów, w oparciu o dane modelu „LUW przekroju”.
