Różne ustawienia (Eksport do SAF)

Dostęp do ustawień translatora SAF poprzez menu:

Plik > Współdziałanie > SAF > Translatory SAF.

Segmentuj element 2D zakrzywionej ściany (Domyślnie = WYŁ.)

Ta opcja odpowiada za eksport SAF Elementów 2D wygenerowanych za pomocą zakrzywionych ścian.

Segmentacja jest domyślnie wyłączona. Jeśli odbierające oprogramowanie do analizy konstrukcji może obsługiwać elementy 2D wygenerowane z zakrzywionych ścian, należy pozostawić to pole odznaczone.

Kiedy włączać segmentację?

Zaznacz to pole, tylko jeśli oprogramowanie odbierające do analizy konstrukcji, z którego korzystasz, nie obsługuje zakrzywionych ścian. Zakrzywiony element 2D zostanie wyeksportowany jako kilka segmentów.

W polu Rozmiar kątowy: Określ maksymalny rozmiar kątowy dla powstałych segmentów.

–Powstałe segmenty będą przybliżone do określonego rozmiaru kątowego (nie przekraczając go), ale podlegać będą następującym ustawieniom:

-Jeśli zakrzywiona ściana zawiera dodatkowe węzły poza zakończeniami (np. węzły konstrukcyjne, w których połączone elementy stykają się ze ścianą), segmenty zostaną utworzone w taki sposób, aby ich zakończenia stykały się z istniejącymi węzłami.

-W zależności od położenia węzłów, rzeczywiste wartości rozmiarów kątowych (oraz długości segmentów) mogą się różnić.

Ważne uwagi

–Po włączeniu opcji Segmentuj element 2D zakrzywionej ściany: oprogramowanie odbierające wygeneruje dodatkowe punkty końcowe odcinka, tak by zbiegał się on z węzłami dowolnej Podpory konstrukcyjnej i Konstrukcyjnych łączy analitycznych dołączonych do zakrzywionej Ściany.

–Zwolnienia liniowe nowo wygenerowanych, wewnętrznych krawędzi eksportowanych odcinków Ściany będą ustawione jako Sztywne (niezależnie od wartości zwolnień oryginalnych krawędzi Ściany).

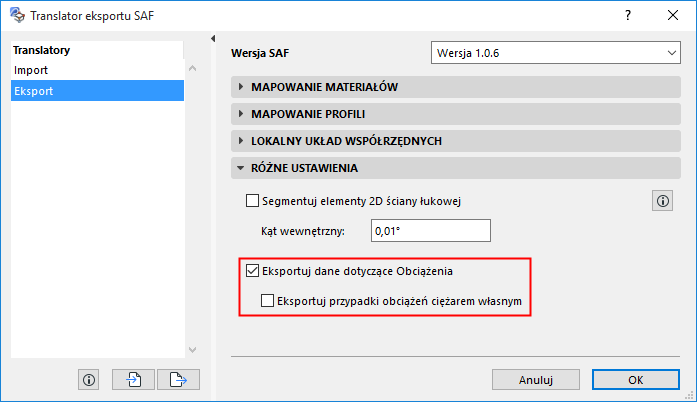

Eksportuj dane dotyczące Obciążenia

Opcja jest domyślnie włączona.

Aby pominąć dane związane z obciążeniem podczas eksportu modelu analitycznego konstrukcji do SAF, należy wyłączyć tę opcję.

Przykładowo, w poniższych przykładach związanych z wymianą danych:

•oprogramowanie konstrukcyjne wykorzystuje dane obciążenia, które nie są rozpoznawane przez ARCHICADa

•architekt postanowi nie uwzględniać w modelu ARCHICADa danych dotyczących obciążenia pochodzących z pliku SAF

W takich przypadkach wymiana danych może spowodować utratę danych dotyczących obciążenia. Aby zapobiec utracie, możesz odznaczyć po pole. Dane obciążenia zostaną pominięte.

Pomiń obciążenia własne

Opcja domyślnie wyłączona.

Większość programów analitycznych nie obsługuje obciążeń własnych pochodzących z innych programów.
