Automatyczne mapowanie na podstawie pliku bazy danych (import SAF do ARCHICADa)

Importowane profile SAF 1D są mapowane na podstawie definicji w panelu Mapowanie profili.

W przypadku importowanych, fabrycznych profili SAF, które NIE są zmapowane według nazwy na liście Mapowanie profili: można aktywować automatyczne mapowanie w oparciu o domyślną bazę danych, która zawiera ponad 6000 przekrojów SAF zmapowanych do złożonych profili ARCHICADa.

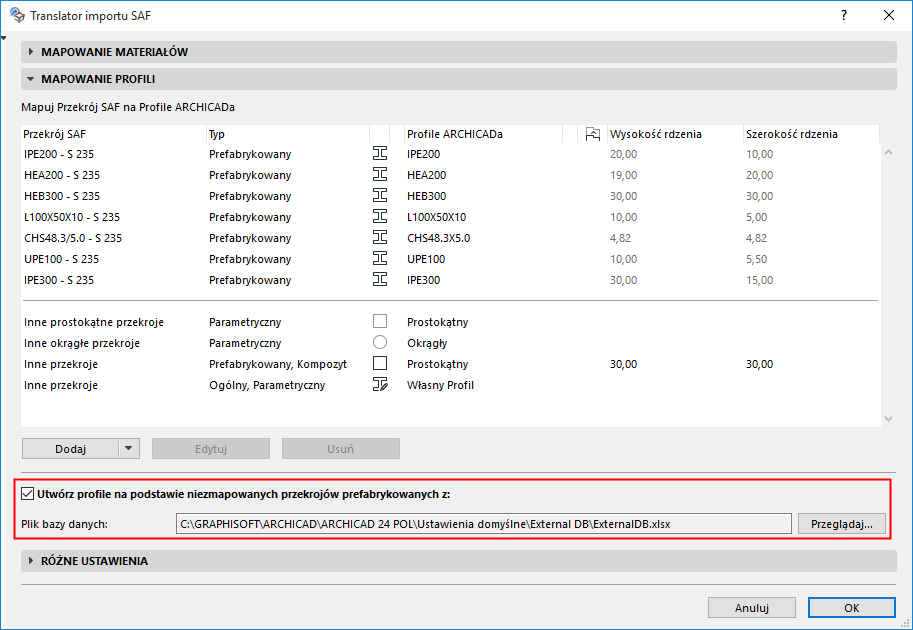

Aktywuj tę opcję w panelu Mapowanie profili Translatora importu SAF:

Uwaga: Jest to ta sama baza danych, która jest dostępna dla Mapowania profili przy eksporcie. Możesz aktywować bazę danych oddzielnie dla importu i/lub eksportu.

Jeśli to opcja jest zaznaczona, proces importu będzie korzystał z wstępnie zdefiniowanej listy (plik Excel o nazwie „ExternalDB”) w celu odwzorowania wszystkich importowanych, fabrycznych przekrojów, które NIE są mapowane według nazwy na powyższej liście Mapowanie profili. Może to zaoszczędzić dużo czasu i wysiłku w porównaniu do ręcznego mapowania.

Dla każdego importowanego przekroju SAF zmapowanego w ten sposób, odpowiedni atrybut profilu złożonego jest automatycznie tworzony w ARCHICADzie, w oparciu o bazę danych standardowych profili stalowych.

Zobacz Standardowe profile stalowe dla słupów i belek.

Lokalizacja i edycja pliku bazy danych (fabryczne przekroje SAF)

Plik Excela „ExternalDB” znajduje się w podfolderze Ustawienia domyślne, w folderze instalacyjnym ARCHICADa.

Sprawdź również witrynę pobierania, aby znaleźć predefiniowane pliki bazy danych, których możesz użyć w tym celu. (Zobacz Pobierz pliki danych SAF zoptymalizowane dla aplikacji konstrukcyjnych.)

Możliwe jest utworzenie własnego pliku bazy danych, zapisanie go, a następnie załadowanie i wykorzystanie własnego pliku. Musisz użyć pliku Excel składającego się z jednego arkusza, z tymi samymi dwiema kolumnami i nazwami kolumn, jak w dostarczonym pliku domyślnym.

Ważne: Możesz kopiować i edytować domyślny plik ExternalDB dostarczony w szablonie ARCHICADa, ale NIE zmieniaj jego nazwy ani nie przenoś go!

Priorytet reguł mapowania przekrojów fabrycznych

Reguły mapowania są stosowane w następującej kolejności:

1.Mapowanie według nazwy na podstawie listy w panelu Mapowanie profilu

2.Zewnętrzna baza danych (pod warunkiem, że pole wyboru „Utwórz profile dla niezmapowanych przekrojów fabrycznych” jest zaznaczone).

3. Ustawienie „Inne przekroje poprzeczne - fabryczne”. Jest to ogólna definicja wszystkich fabrycznych przekrojów, które nie zostały zmapowane w krokach 1 i 2 powyżej.
