Ustawienia właściwości struktury (Oszacowanie energetyczne)
Kalkulator Współczynnika U (Współczynnika R)
Współczynnik U dotyczy współczynnika przenikania ciepła zaznaczonej struktury. Użyj kalkulatora współczynnika U aby oszacować wydajność termiczną struktur w projekcie w oparciu o fizyczne właściwości materiału budowlanego struktury.
Uwaga: Aby uzyskać szybszy i prostszy, lecz nieco mniej dokładny wynik, dokonaj edycji współczynnika U ręcznie.
Zobacz Nadpisanie Współczynnika U (Współczynnika R).
Wybierz dowolny element z listy. Kliknij przycisk z wielokropkiem w kolumnie współczynnika U - kiedy ikona kłódki ustawiona jest jako zamknięta (czerwona) - aby przywołać okno dialogowe kalkulatora współczynnika U.
Warstwy tworzące wybraną strukturę w kalkulatorze współczynnika U są wymienione na liście razem z ich konkretnymi właściwościami (grubością, przewodnością cieplną, gęstością i pojemnością cieplną).
Uwaga: Te wartości pochodzą z okna dialogowego Materiałów Budowlanych ARCHICADa z panelu Właściwości fizycznych. W razie potrzeby istnieje możliwość ręcznej modyfikacji każdej z tych wartości.
W zależności od lokalnych preferencji, można posłużyć się współczynnikiem R (współczynnikiem oporu cieplnego), który stanowi odwrotność współczynnika U. Aby wyświetlić listę wartości współczynnika R w miejsce współczynnika U (tutaj i w końcowym Raporcie szacunkowym), kliknij okno Współczynnik U w prawym dolnym rogu okna dialogowego i wybierz współczynnik R.
Współczynniki zewnętrznego i wewnętrznego przenikania ciepła oraz efekt mostka termicznego związanego z powierzchnią strukturalną zostaną przedstawione w dolnym lewym rogu okna dialogowego kalkulatora współczynnika U (współczynnika R). Te dane, w połączeniu z właściwościami materiałów, są niezbędne do wykonania obliczenia.
Obliczony współczynnik U zostaje wyświetlony w prawym dolnym rogu panelu.
Uwaga: Obliczony współczynnik U przedstawiony w tym oknie dialogowym wywodzi się z danych wydajności komponentów budynku. Dane te przedstawione są jako Wartości kluczowe/Współczynniki przenikania ciepła w Raporcie szacunkowym wydajności energetycznej. Jednak Oszacowanie energetyczne wykorzystuje dokładniejszy i bardziej dynamiczny algorytm obliczeń do skalkulowania godzinnego przenikania ciepła przez struktury budynku, symulując bilans energetyczny dla danego roku. W wyniku tej dynamicznej analizy wyliczane są dane o zapotrzebowaniu na energię, emisji związków węgla oraz miesięcznym bilansie energetycznym, które zostają zawarte w Raporcie Szacunkowym.
Algorytm kalkulacji Współczynnika U (Współczynnik R)

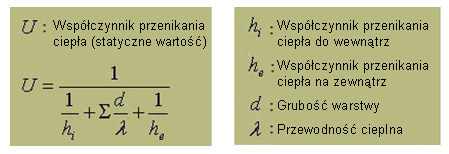

Kalkulator współczynnika U oblicza średni współczynnik przenikania ciepła dla materiałów budowlanych i struktur warstwowych, w oparciu o algorytm statyczny stosowany w większości norm krajowych.
Aby uwzględnić efekty mostków cieplnych, do średnich współczynników U wpisów grup elementów dodawane są współczynniki U delta. Wielkość współczynników zewnętrznego i wewnętrznego transferu ciepła zależy od położenia ocenianego elementu w odniesieniu do prądu termicznego. Ustawienia domyślne są oferowane w ramach aplikacji Oszacowania energetycznego. Zaleca się jednak przegląd i ręczne zastąpienie skonfigurowanych wartości jeśli wymaga tego sytuacja konstrukcyjna lub w przypadku innych norm dotyczących lokalizacji projektu.
Przypisanie właściwości fizycznych
Wyświetl warstwy przypisane do kalkulatora współczynnika U. Jeśli typ wypełnienia, nazwa i grubość każdej warstwy zostały pobrane z ustawień elementu w ARCHICADzie, możliwa jest modyfikacja trzech właściwości - przewodności cieplnej, gęstości i pojemności cieplnej - po prawej stronie pionowej linii, o ile wartości domyślne nie są tożsame z wartościami elementów bieżącego projektu.
Aby zmodyfikować wartości przewodności cieplnej, gęstości i/lub pojemności cieplnej dla dowolnej warstwy, wybierz wartość z listy kalkulatora współczynnika U.
Kliknij przycisk z wielokropkiem aby otworzyć okno dialogowe Przypisanie właściwości termicznych.
W oknie dialogowym Przypisania właściwości termicznych przedstawione są wszystkie Materiały budowlane określone dla tego projektu. Te Materiały budowlane rzeczywiście używane w projekcie są odznaczone w kolumnie po lewej. Każde wypełnienie wyświetlone jest wraz z przypisanymi mu właściwościami fizycznymi.
Uwaga: Wartości te pochodzą z panelu Właściwości fizycznych w oknie dialogowym Materiały budowlane (Opcje > Atrybuty elementów > Materiały budowlane).
Materiał budowlany wybrany w kalkulatorze współczynnika U jest podświetlony na liście. W tym miejscu możliwa jest zmiana wartości bezpośrednio lub poprzez wybór wartości zdefiniowanych z Katalogu materiałów.
Dokonane zmiany zostaną automatycznie zastosowane do wszystkich elementów projektu zawierających zmodyfikowane wypełnienie.
Materiały w Oszacowaniu energetycznym przedstawiają właściwości fizyczne (Przewodność cieplna, gęstość, pojemność cieplna, pochłonięta energia oraz pochłonięty węgiel). W oknie dialogowym Przypisanie właściwości fizycznych podświetl rząd i kliknij przycisk Katalogu: spowoduje to przywołanie Katalogu materiałów funkcji Oszacowanie energetyczne.

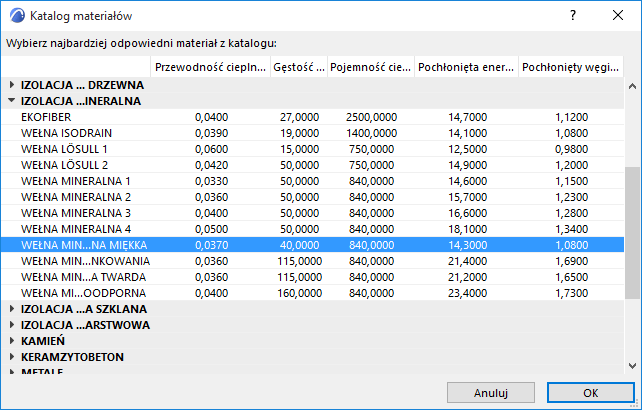

Katalog materiałów to obszerna baza danych z funkcją Oszacowanie energetyczne, zawierająca informacje na temat materiałów budowlanych, istotne dla wyliczenia bilansu energetycznego (przewodność cieplna, gęstość, pojemność cieplna, pochłonięta energia oraz pochłonięty węgiel). Materiały budowlane są zgrupowane w ogólne kategorie w postaci szczegółowych list rozwijanych, ułatwiających dostęp i szybkie dokonanie wyboru.
Wybierz materiał, którego właściwości fizyczne są odpowiednie dla danego zastosowania. Po kliknięciu OK w Katalogu materiałów, właściwości termiczne wybranego materiału zostaną przypisane do Materiału budowlanego wybranego w oknie Przypisanie właściwości fizycznych.
W ten sposób, gromadzone są dane fizyczne dla procedury obliczeniowej niezbędne do oceny termicznej projektu bez potrzeby wprowadzania przez użytkownika danych numerycznych.
Nadpisanie Współczynnika U (Współczynnika R)
Można wprowadzić współczynnik U (lub współczynnik R) ręcznie i nie używać kalkulatora współczynnika U i funkcji przypisania właściwości fizycznych. Pominięcie Przypisania właściwości fizycznych znacznie skraca czas potrzebny do oceny projektu, ale zapewnia mniej dokładne wyniki.

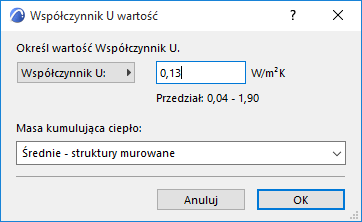

Wybierz dowolny element z listy. Kliknij przycisk z wielokropkiem w kolumnie współczynnika U - kiedy ikona kłódki ustawiona jest jako otwarta (biała) - aby przywołać okno dialogowe Zastąpienia współczynnika U.
Kliknij okno wyskakujące, aby przełączyć pomiędzy współczynnikiem U i współczynnikiem R, odpowiednio do potrzeb. Wystarczy wprowadzić żądaną wartość w polu edycji.

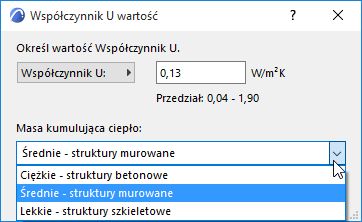

W tym oknie (również w oknie dialogowym Nadpisania współczynnika U) należy wprowadzić współczynnik U i wybrać masę termiczną (lekką, średnią lub ciężką) wybranej grupy elementów, zamiast podawania materiałów pochodzących bezpośrednio z modelu budynku.
Wartości progowe dla tych kategorii są następujące:
•ciężkie: > 400 kg/powierzchnię użytkową
•średnie: 250 – 400 kg/powierzchnię użytkową
•lekkie: <250 kg/powierzchnię użytkową
W aplikacji Oszacowanie energetyczne, te wstępnie zdefiniowane parametry są sprzężone z średnimi wartościami gęstości. Te wartości mnożone są przez całkowitą kubaturę elementów wewnętrznych, podając numeryczną wartość elementów kumulujących ciepło do procedury obliczeniowej.
Zmień domyślną Infiltrację (jednostka: l/s,m2) wybranej pozycji na Liście Struktur, aby precyzyjnie określić przepuszczalność powietrza ((0,6 l/s,m2 jest wartością niską, a 1,6 l/s,m2 to wysoka infiltracja).
Funkcja Oszacowania energetycznego ARCHICADa nie tylko symuluje efekt infiltracji w godzinnym bilansie energetycznym, ale również wyświetla Całkowite przenikanie powietrza (ACH) - wymiana powietrza na godzinę w części Wartości kluczowe w Raporcie wydajności energetycznej w formacie PDF.
Absorpcja
Właściwości materiału powierzchni decydują o właściwościach absorpcji wybranej struktury. Zmień domyślną Absorpcję (jednostka:%) zaznaczonej pozycji na Liście Struktur, aby dokładnie określić jej zdolność pochłaniania energii słonecznej.
