Dostosuj ustawienia do powierzchni Cineware

Załaduj ustawienia Cinema 4D

Za pomocą tego polecenia można dokonać importu ustawień poszczególnych materiałów Cinema4D z pliku zewnętrznego; te ustawienia zostaną załadowane dla bieżącej powierzchni w ARCHICADzie.

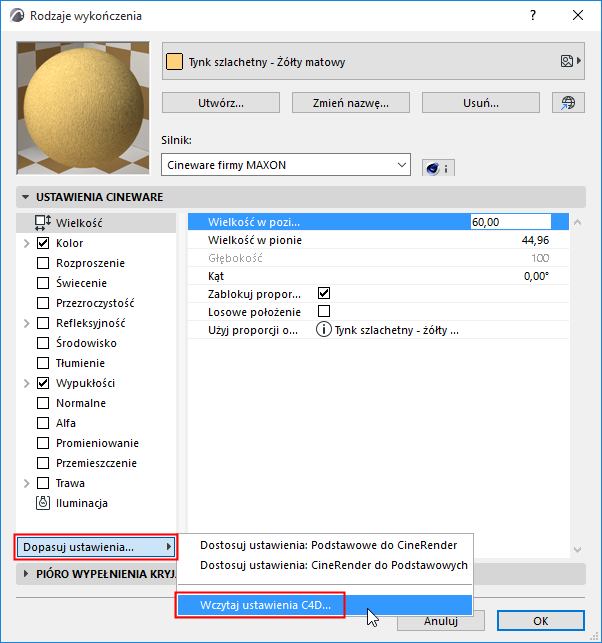

Z rozwijanej listy Dopasuj ustawienia, wybierz polecenie Wczytaj ustawienia C4D.

W wyświetlonym oknie dialogowym wyszukaj pliku Cinema 4D. Może to być jeden materiał lub cały model w formacie Cinema 4D.

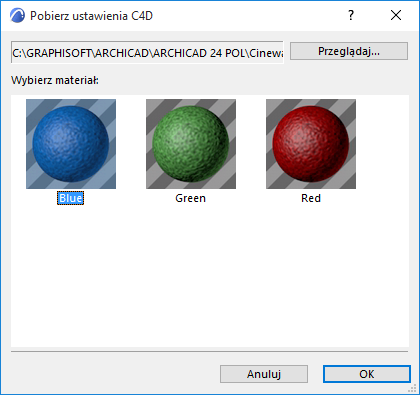

Jeśli wybierzesz plik modelu, wyświetlone zostanie okno dialogowe wyboru: zaznacz potrzebny materiał Cinema4D.

Kliknij OK, aby wczytać wybrany materiał. Ustawienia nadpisują ustawienia bieżącej powierzchni.

Komentarz:

-Maksymalna liczba parametrów, jakie można zastosować dla powierzchni wynosi 1024. (Zobacz poniżej Limit liczby parametrów powierzchni, poniżej).

-Materiały utworzone w oparciu o węzy pochodzące z CINEMA 4D nie są obsługiwane w ARCHICADzie. Takie importowane materiały będą wyświetlane ze specjalnie wygenerowanym materiałem.

Dopasuj Ustawienia Cineware do podstawowego silnika

Wszystkie powierzchnie są właściwe dla procedury, dla której zostały skonfigurowane: Podstawowy (wraz z Akceleracją sprzętową) lub Cineware. Zmiany wprowadzone w parametrach powierzchni dla jednego silnika (np. Podstawowego) nie będą miały wpływu na ten sam parametr powierzchni w innym silniku (np. Cineware). Ogólnie rzecz biorąc, Cineware zawiera większą liczbę bardziej zaawansowanych parametrów niż silniki Podstawowy lub Akceleracji sprzętowej (które są do siebie bardzo podobne).

Dostępne są dwa polecenia, które pomagają zsynchronizować wygląd powierzchni zdefiniowanej w Cineware z jej wyglądem dla silnika Podstawowego (lub Akceleracji sprzętowej). Należy pamiętać, że ze względu na różnicę parametrów, rezultat może nie być identyczny. Generalnie, podstawowe parametry prostych powierzchni zostaną odzwierciedlone dokładnie.

Z rozwijanej listy Dopasuj ustawienia:

Dostosuj podstawowe ustawienia (z Cineware): Spowoduje to zastosowanie ustawień powierzchni Cineware do jej odpowiednika w silniku Podstawowym/Akceleracji sprzętowej.

Uwaga: Ponieważ silnik Podstawowy/Akceleracji sprzętowej używa stosunkowo niewielu parametrów, efekt działania tego polecenia może być minimalny. W szczególności parametry powierzchni proceduralnych (dostępne w Cineware) nie mogą być odwzorowane w silniku Podstawowym/Akceleracji sprzętowej.

Dostosuj podstawowe ustawienia (z Cineware): Spowoduje to zastosowanie ustawień powierzchni w silniku Podstawowym/Akceleracji sprzętowej do jej odpowiednika w Cineware.

Limit liczby parametrów powierzchni

Ponieważ dostępnych jest wiele warstw shaderów dla powierzchni Cineware, można, teoretycznie, określić nieograniczoną liczbę parametrów dla danej powierzchni.

Jednak w ARCHICADzie, maksymalna liczba parametrów, jakie można zastosować dla powierzchni wynosi 1024. (ARCHICAD wykorzystuje atrybut powierzchni również w obiektach GDL, a język programowania określa limit 1024 parametrów.)

Możesz napotkać ten limit

•podczas wczytywania powierzchni z pliku Cinema 4D (zobacz Wczytywanie ustawień Cinema 4D, powyżej)

•podczas konfiguracji własnej powierzchni

Rozwiązaniem jest ograniczenie liczby shaderów używanych w danej powierzchni oraz/lub zastosowanie prostszej struktury shadera (ograniczenie liczby warstw wewnętrznych).
