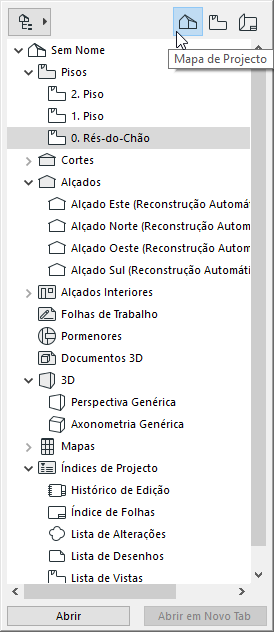

O Mapa de Projecto do Navegador pop-up consiste numa estrutura em árvore dos pontos de vista do Modelo do Edifício Virtual.
Nota: O Navegador Pop-up reproduz muitas das funções da Janela do Navegador conhecida de versões mais antigas do ARCHICAD. A Janela do Navegador (e o Organizador) permanecem disponíveis em Janelas > Paletes. Para mais pormenores sobre as respectivas funções específicas, ver Janela do Navegador e Organizador.
O que é um Ponto de Vista?
Um Ponto de Vista representa uma janela numa área específica do seu projecto. Os Pontos de Vista são listados no Mapa de Projecto do Navegador, organizado em pastas (uma pasta com um nome para cada tipo de ponto de vista). Estas pastas são uma lista fixa; não é possível adicionar ou apagar pastas.

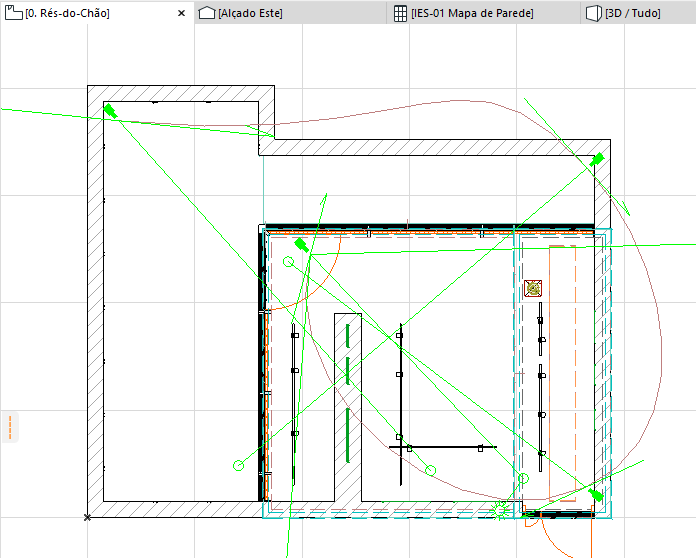

Tanto no Navegador como na Barra de Tab, o ícone de um ponto de vista tem um contorno preto.
Nota: Uma vez gravadas as definições de um Ponto de Vista, ele transforma-se numa Vista (representada no Mapa de Vistas) e pode ser colocada num Layout para edição.
Nome Projecto
O projecto recebe um nome quando é gravado, mas se atribuir um Nome de Projecto em Ficheiro > Informações > Informação do Projecto, é esse nome que aparece no Navegador.
Pastas do Mapa de Projecto
A pasta Pisos contém todos os pisos definidos para o Projecto.
As pastas Secções, Alçados, Alçados Interiores, Folhas de Trabalho, Pormenores e Documentos 3D contêm a lista de janelas correspondentes. Se não existir um sinal '+' em frente ao nome destas pastas, significa que ainda não foi criado um Ponto de Vista apropriado no Projecto.
Veja Vistas do Modelo ARCHICAD para obter informações sobre cada um destes tipos de ponto de vista.
A pasta 3D contém elementos para os vários tipos de projecção e de câmara.
•Por defeito, estão presentes dois itens no início do Projecto: Perspectiva Genérica e Axonometria Genérica.
•Quando coloca Câmaras no Projecto, os respectivos nomes aparecem na pasta 3D, agrupadas no termo Percurso.
Ver Definições Ferramenta Câmara.
A pasta Mapas contém os mapas interactivos (Elementos e Componentes) criados como parte da documentação do projecto. O Mapa Interactivo serve de base à organização de portas, janelas e outros elementos construtivos dos fabricantes e permite verificar a consistência de elementos baseados num conjunto de critérios.
Ver Mapa Interactivo.
A pasta Índices de Projecto contém conjuntos de itens do tipo conteúdo, como índices de uma lista de vistas, folha de layout e lista de desenhos.
Ver Índices de Projecto.
Nota: Estes comandos (p.ex. Criar Novo Piso; Criar Novo Pormenor Independente) também estão disponíveis no menu de contexto se seleccionar o item correspondente no Mapa de Projecto.
O botão Apagar irá remover o ponto de vista seleccionado. Todos os marcadores vinculados a este ponto de vista serão apagados.
