Guardar Elementos 3D como Objectos
1.Crie os elementos 3D desejados no projecto utilizando ferramentas de construção ARCHICAD (laje, parede, malha, cobertura etc.).
Por exemplo, pode desenhar uma mesa, cujo tampo seja uma laje, e cujas pernas sejam construídas com pilares.
2.Seleccione os elementos desejados na Planta ou na janela 3D.
Nota: Na Janela 3D, a não ser que configure uma projecção 3D especial (p.ex. alçado axonométrico, o objecto será sempre guardado utilizando a sua vista superior.
Para utilizar uma projecção especial, ver Definir uma Projecção 3D de um Objecto.
Nota: Se não quiser visualizar todas as linhas do modelo no símbolo 2D, utilize a linha escondida ou a representação de sombreamento em Visualização > Opções Visualização 3D.

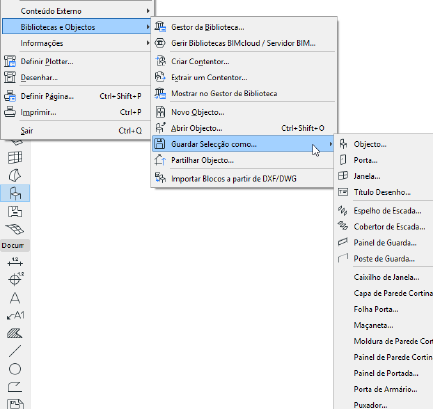

3.Seleccione, depois guarde o objecto com o comando Ficheiro > Bibliotecas e Objectos > Guardar Selecção como e escolha Objecto.
Se estiver a gravar um objecto a partir da janela 3D, é-lhe recordado que a sua vista de topo será utilizada como vista em planta quando o colocar,, a não ser que defina uma projecção 3D especial (p. ex. vista axonométrica lateral).
Para utilizar uma projecção especial, ver Definir uma Projecção 3D de um Objecto.
4.Na caixa de diálogo Guardar Objecto que aparece, introduza um nome e escolha a localização da pasta desejada para o objecto:
–na Biblioteca Embebida (Escolha por defeito. Recomenda-se que guarde objectos específicos do projecto, personalizados na sua Biblioteca Embebida.)
–procurar uma biblioteca vinculada
–na Biblioteca da BIMcloud que foi adicionada ao projecto
Nota: Em Teamwork, tem de reservar a pasta da Biblioteca da BIMcloud antes de guardar algo nela.
Opcionalmente, clique em Nova Pasta para criar um nova pasta dentro da pasta da biblioteca seleccionada.
5.Clique em Guardar.

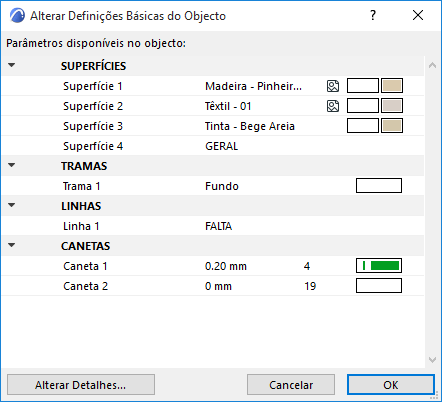

6.A caixa de diálogo Alterar Definições Básicas do Objecto aparece. Aqui, pode definir as Superfícies, Tramas e Canetas predefinidos do novo item de biblioteca. Após colocar o objecto, pode ajustar adicionalmente estes atributos em Definições do Objecto.
Também, para adicionar informação ao novo item de biblioteca (por exemplo, palavras-chave para tornarem fácil a pesquisa nas Definições do Objecto ou no Portal BIM Components), clique em Alterar Detalhes no canto inferior esquerdo.
7.Clique em OK.
8.Coloque o objecto com a ferramenta Objecto. Note que o objecto criado pode ser alongado/encurtado, mas será distorcido nesta operação, porque não contém um script paramétrico.
Para informações sobre a edição do item de biblioteca GDL resultante, ver Editar Itens de Biblioteca e Componentes Personalizados.
Definir uma Projecção 3D de um Objecto
Na caixa de diálogo Visualização > Opções Visualização 3D > Tipo de Projecções (Projecção Paralela), defina a projecção pretendida. O ARCHICAD irá rodar automaticamente o item de biblioteca, de acordo com esta definição.

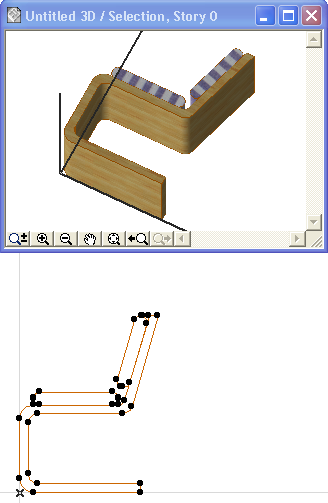

Por exemplo, se o modelo estiver deitado de lado (veja o objecto cadeira, em baixo) defina o seguinte: alçado, azimute=90°.
