O Layout Mestre é como um modelo que define o tamanho dos Layouts (páginas) do Livro de Layouts. Cada Layout é atribuído a um Layout Mestre.
Os elementos gráficos e de texto que colocar num Layout Mestre ("itens Mestre") aparecerão em todos os Layouts que o utilizem como modelo.
Os Layouts Mestre são colocados na pasta Mestres do Livro de Layouts e podem ter nomes personalizados.
O ARCHICAD inclui vários modelos de Layout Mestres. Pode utilizar um destes Mestres predefinidos, ou criar um pessoal.
A maioria destas opções são definidas nas Definições de Layout Mestre.
Ver Definições de Layout Mestre.
Abrir um Layout Mestre
Para abrir um Layout Mestre, faça duplo clique no respectivo nome no Livro de Layouts.
Por defeito, todos os Layouts e Layouts Mestres abrem num novo tab ou nova janela.
Quando abre um novo layout ou um Layout Mestre, este pode substituir o que está aberto ou ser aberto num novo tab separado. Pode alterar esta preferência de abertura de separador em Opções > Ambiente de Trabalho > Mais Opções...
Layout Mestre Por Defeito
Um dos Layouts Mestres será aplicado, por defeito, aos Layouts criados de novo. O Layout Mestre aplicado por defeito é realçado.
Para alterar o Layout Mestre por defeito para os seus Layouts:
Seleccione o Layout Mestre por defeito desejado no Navegador ou no Organizador, e depois leva a cabo uma das seguintes acções:
•A partir do menu de contexto, escolha Definir como Por Defeito
•Abra as Definições de Layout Mestre e verifique a caixa Definir como Por Defeito Para Novos Layouts .
Aplicar o Layout Mestre
Para aplicar outro Layout Mestre a qualquer Layout, leve a cabo uma das seguintes acções:
•Arraste e largue qualquer Layout Mestre sobre o Layout seleccionado
•Arraste e largue um Layout sobre qualquer Layout Mestre
•Seleccione um Layout, e escolha outro Layout Mestre, no menu pop-up na parte inferior do Navegador, ou na caixa de diálogo de definições do Layout seleccionado.
Para criar um novo Layout, leve a cabo uma das seguintes acções:
•Utilize o comando Novo Layout Mestre a partir do menu de contexto de qualquer item da Pasta Mestres do Navegador.
•Utilize o comando Documentação > Livro de Layouts > Novo Layout Mestre.
•Clique no ícone Novo Layout Mestre no Navegador ou no Organizador.
Blocos de Título Layout Mestre
Os Layout Mestre por defeito incluem os blocos de título usados frequentemente que são compostos por elementos de desenho 2D e itens de texto, incluindo o Texto Automático. O Texto Automático consiste em itens de texto predefinidos especiais que são gerados automaticamente pelo programa.
Ver também Texto Automático.

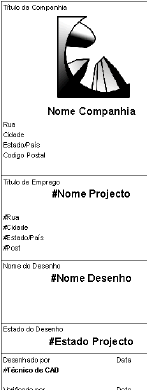

Por exemplo, os Blocos de Título para o modelo de Layout Mestre ilustrado a seguir, inclui items de Texto Automático para o Nome de Projecto, Nome do Desenho, Estado do Projecto, e ID do Layout, assim como items de texto e um logotipo.
Pode editar ou criar um bloco de título abrindo o Layout Mestre e utilizando as ferramentas 2D de edição e de texto para adicionar ou modificar o conteúdo.
Visualização dos Itens do Layout Mestre
Para atribuir uma cor uniforme a todos os itens Mestre, configure essa funcionalidade em Opções > Ambiente de Trabalho > Opções de Ecrã. De contrário, os itens Mestre são visualizados nas suas cores originais.
Para visualizar os itens Mestre abaixo ou acima do Layout, clique na sua opção preferida no painel Nome e Tamanho das Definições de Layout Mestre.
Pode escolher esconder a visualização no ecrã dos elementos Mestre em todos os Layouts desactivando Visualização > Opções de Visualização no Ecrã > Itens do Mestre no Layout. Esta opção também afecta os Items do Mestre nos Layouts utilizados como Traços.
Se utilizar um Layout como Traço, todos os itens de Layout Mestre serão utilizados como parte do Traço.
