Trata-se de um painel do diálogo Regras de Geração de Modelo Analítico Estrutural.
O Objectivo: um Modelo Analítico Estrutural Contínuo
Para realizar correctamente uma análise estrutural, o modelo exportado tem de ser contínuo: os nós devem estar ligados. Esta continuidade é necessária para a análise estrutural, pois um modelo desligado resulta em erros.
A primeira imagem abaixo representa o Modelo Analítico Estrutural inicial: apesar de os elementos físicos estarem ligados entre si no respectivo núcleo, os nós vermelhos (desligados) de Membros 1D e 2D indicam vários locais onde deveriam ser ligados.
Uma solução é criar e/ou aplicar Regras de Ajuste a partir do diálogo de Regras de Geração. Estas regras ajustam os tipos de Membro especificados entre si através de operações de Alongar, Reduzir, Afastamento e/ou Vínculo.
Importante: os ajustes afectam apenas o Modelo Analítico Estrutural. NÃO afectam a geometria dos elementos do Modelo Físico!
Consequentemente, os Membros Analíticos Estruturais são automaticamente ligados sempre que estas regras se apliquem.

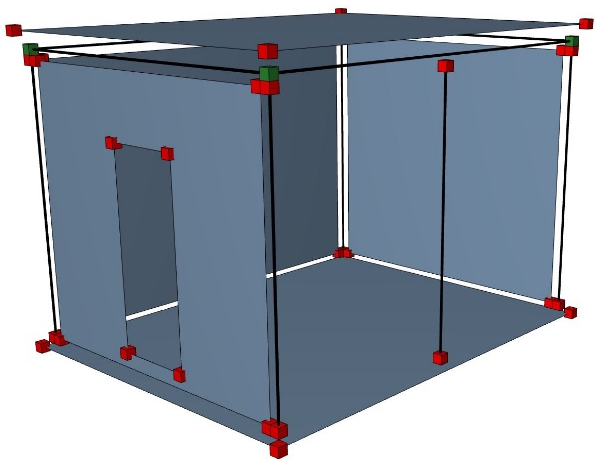

Antes das Regras de Ajuste: Membros Desconectados

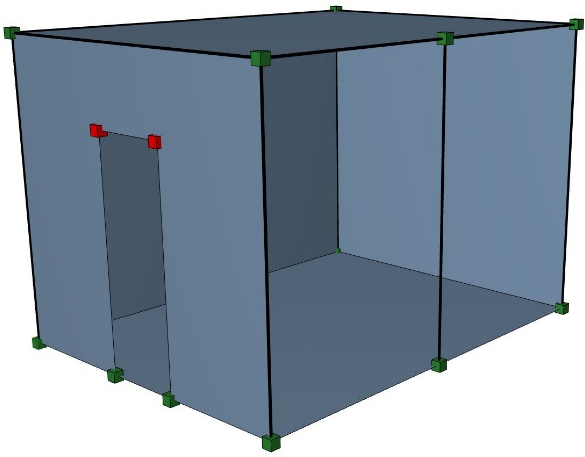

Depois das Regras de Ajuste: Membros Conectados
Condições para Ajuste
Uma regra de Ajuste só se aplica a Membros nas seguintes condições:
•Os Membros satisfazem os critérios de elemento definidos na Regra de Ajuste
•O ajuste (p. ex., distância de alongamento) está dentro das tolerâncias e condições definidas na Regra de Ajuste
•Os dois elementos no ajuste possuem uma conexão de núcleo (os núcleos em carga encontram-se num ou mais pontos ou superfícies adjacentes) (ver também Notas Importantes, abaixo.)
•Os ajustes estão activos para este Membro nas Definições do Elemento.
Por defeito, os ajustes estão activos para cada Membro. No entanto, pode excluir qualquer Membro ao nível do elemento (para deixar o Membro inalterado ou para o ajustar manualmente).
Ver Permitir modificações baseadas em Regras - Membro 1D ou Permitir modificações baseadas em Regras - Membro 2D.
•Determinadas funções do ARCHICAD podem ajudar a identificar e obter conexões de núcleo onde elas estejam em falta:
–Veja o parâmetro "Falta de ligação a Núcleo" em Verificação de Qualidade de Modelo Físico
–Veja a caixa de verificação Faixa de Conexão (Estender Núcleo para Activar Conexão) , nas Definições de Elemento de Membros 1D
•As Regras de Geração actuais (incluindo Regras de Ajuste) entram em vigor sempre que activa o Modelo Analítico Estrutural - não tem de activar as regras através de um comando.
