Mapeamento de Perfil (Exportar para SAF)
Utilize Mapeamento de Perfil para mapear Membros 1D que sejam Perfis Complexos para os seus equivalentes exactos ("Corte Transversal SAF") no software de recepção.

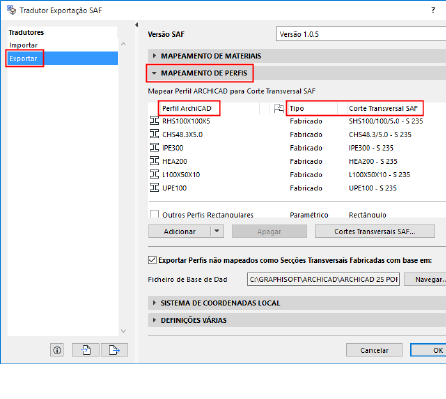

Vá para Ficheiro > Interoperabilidade > SAF > Tradutores SAF e escolha o tradutor Exportar.
Tipos de Corte Transversal no SAF
O SAF por defeito define quatro Tipos de Corte Transversal:
•Fabricado: cortes transversais manufacturados industrialmente, com nome por defeito.
•Composto: corte composto com base em múltiplos perfis manufacturados (p. ex., duas secções em I). Exemplo de introdução de corte transversal composto: perfil = IPE200 e parâmetros = 10 mm (distância entre perfis).
•Paramétrico: Cortes Transversais definidos por forma e dimensões (parâmetros).
•Geral: serve para definir qualquer forma geral do corte transversal. Consiste em um ou mais polígonos fechados, incluindo vãos. Estes não usam nomenclatura por defeito.
Mapear Perfis Complexos (Por Nome)
Mapeamento Automático com Base em Ficheiro da Base de Dados (Exportar ARCHICAD para SAF)
