Definições Diversas (Exportar para SAF)

Aceda às definições de Tradutor SAF em:

Ficheiro > Interoperabilidade > SAF > Tradutores SAF.

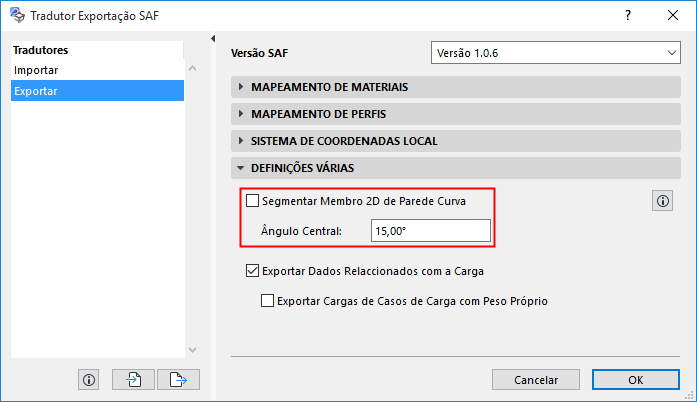

Segmentar Membro 2D de Parede Curva (Por Defeito = Desactivado)

Este controlo afecta a exportação SAF de Membros 2D gerados a partir de Paredes curvas.

Por defeito, a Segmentação está desactivada. Se o seu software de análise estrutural de recepção conseguir processar Membros 2D curvados gerados a partir de Paredes curvas, deixar a caixa desmarcada.

Quando Deve Activar a Segmentação?

Assinale a caixa apenas se o seu software de análise estrutural de recepção não conseguir processar Paredes curvas. O membro 2D curvo será exportado como segmentos múltiplos.

No campo Ângulo Central: defina um ângulo central máximo para os segmentos resultantes.

–Os segmentos resultantes irão aproximar o ângulo central que definiu (sem o exceder), mas estão sujeitos aos seguintes ajustes:

-Se a Parede curva contiver nós adicionais além dos seus pontos finais (p. ex., nós estruturais onde um elemento de ligação encontra a Parede), os segmentos serão criados de modo a que os respectivos pontos finais coincidam com estes nós existentes.

-Com base na localização destes nós, os valores reais do ângulo central (e os comprimentos do segmento) vão variar.

Notas Importantes

–Se activar Segmentar Membro 2D de Parede Curva: o software de recepção irá gerar pontos finais de segmentos adicionais para coincidirem com os nós de qualquer Apoio Estrutural e Ligação Analítica Estrutural anexos à Parede curva.

–As novas arestas interiores geradas dos segmentos de Parede exportados terão as articulações de Aresta definidas como Rígidas (independentemente dos valores de Articulação das arestas de Parede originais).

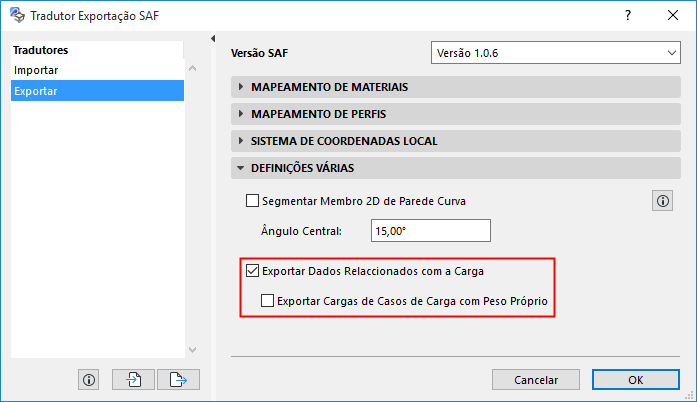

Exportar Dados Relacionados com Carga

Activo por defeito.

Desactive este controlo se pretender ignorar todos os dados relacionados com Carga ao exportar o Modelo Analítico Estrutural para SAF.

Por exemplo, nos cenários seguintes envolvendo conversões de dados:

•o software estrutural usa dados de Carga não reconhecidos pelo ARCHICAD

•o arquitecto opta por não incorporar os dados de Carga do ficheiro SAF no modelo ARCHICAD

Nestes casos, a troca de dados de conversão pode resultar na perda de dados relacionados com a Carga. Para evitar esta perda, pode querer desactivar a caixa de verificação. Os dados de carga serão ignorados.

Ignorar Cargas de Peso Próprio

Desactivado por defeito.

A maioria dos programas de análise não processa cargas de peso próprio de programas externos.
