Mapeamento Automático com Base em Ficheiro da Base de Dados para Cortes Transversais Fabricados (Importar SAF para ARCHICAD)

Os Perfis 1D SAF de entrada são mapeados com base nas definições do painel Mapeamento de Perfil.

No entanto, para perfis SAF fabricados que NÃO são mapeados por nome na lista Mapeamento de Perfil: pode activar o mapeamento automático com base num banco de dados por defeito, que contém mais de 6.000 Cortes Transversais SAF mapeadas para Perfis Complexos ARCHICAD.

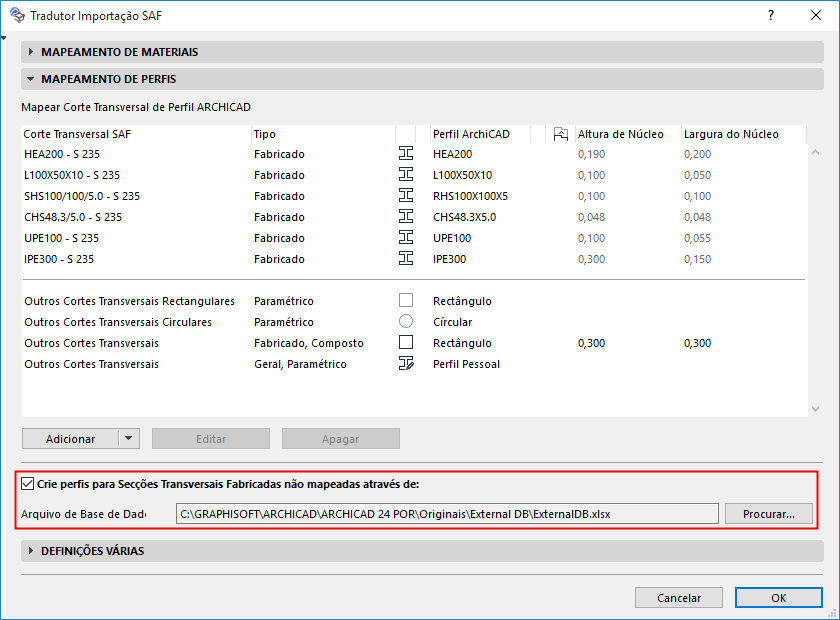

Active esta caixa de selecção no painel Mapeamento de Perfil do Tradutor de Importação SAF.

Nota: trata-se do mesmo ficheiro de base de dados disponível para o Mapeamento de Perfis na exportação. Pode activar a base de dados separadamente para importar e/ou exportar.

Se a caixa de selecção estiver activada, o processo de importação fará referência a uma lista predefinida (um arquivo Excel chamado “ExternalDB”) para mapear todos os Cortes Transversais fabricados de entrada que NÃO são mapeadas por nome na lista de mapeamento de perfil acima. Isso pode economizar muito tempo e esforço em comparação com o mapeamento manual.

Para cada Corte Transversal SAF mapeado dessa maneira, o atributo de Perfil Complexo correspondente é criado automaticamente no ARCHICAD, com base no banco de dados de perfis de aço por defeito.

Ver Utilizar Perfil de Pilar ou Viga em Aço Standard.

(Localização e Edição do Arquivo de Banco de Dados (Cortes Transversais SAF Fabricados)

O arquivo Excel “ExternalDB” está localizado na pasta Por Defeito, onde instalou o ARCHICAD.

Verifique também no site de Descargas os arquivos de banco de dados predefinidos que pode usar para essa finalidade. (Ver Descarregue arquivos de dados SAF optimizados para aplicações estruturais.)

É possível criar seu próprio arquivo de banco de dados, salvá-lo e depois navegar no arquivo personalizado. Deve usar um arquivo Excel consistindo  numa única tabela, com as mesmas duas colunas e nomes da coluna do arquivo por defeito fornecido.

Importante: Pode copiar e editar o arquivo ExternalDB por defeito fornecido no modelo ARCHICAD, mas NÃO o renomeie ou mova!

Prioridade das Regras de Mapeamento para Cortes Transversais Fabricados

As regras de Mapeamento são aplicadas na seguinte ordem:

1.Mapeamento por nome, com base na lista no painel Mapeamento do Perfil

2.Banco de dados externo (desde que a caixa “Criar Perfis para Cortes Transversais fabricados Não Mapeados” esteja marcada).

3. Configuração “Outros Cortes Transversais - fabricados”. Esta é a definição abrangente para todos os Cortes Transversais fabricados que não foram mapeados nas etapas 1 e 2 acima.
