Mapeamento de Cortes Transversais SAF “Gerais” ou “Paramétricos” Importados

Pode mapear qualquer Corte Transversal SAF “Geral” ou “Paramétrico” para um Perfil ARCHICAD denominado particular (como acontece com os tipos fabricados). (Ver Mapear Cortes Transversais SAF Por Nome.)

No entanto, ao contrário dos tipos fabricados, a definição SAF dos Cortes Transversais “Geral” e “Paramétrico” inclui informações geométricas e paramétricas que podem ser recriadas ou reconhecidas no ARCHICAD.

Use as opções abaixo para mapear esses Cortes transversais como Perfis Personalizados ou para criá-las como novos atributos de Perfil no ARCHICAD.

Opção 1: Mapear como Perfil Personalizado

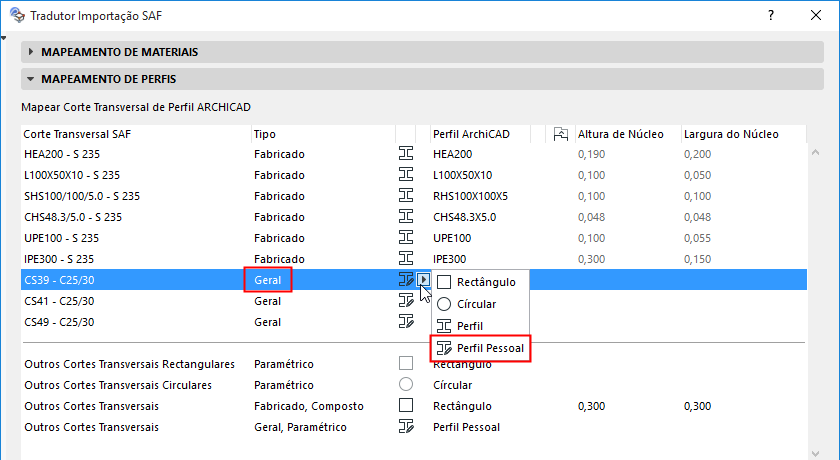

Qualquer Corte Transversal SAF do tipo “Geral” pode ser importada como um perfil personalizado.

Além disso, certos Cortes Transversais SAF de tipos “Paramétricos” também podem ser importadas como perfis personalizados.

Ver Cortes Transversais Paramétricos SAF reconhecidos por ARCHICAD.

•O polígono do Corte Transversal SAF é correctamente interpretado e embutido no Perfil Personalizado, mas sem qualquer informação sobre o material. (Os respectivos materiais são atribuídos com base no painel Mapeamento de Material.)

•Este Perfil Personalizado não é listado entre os atributos do ARCHICAD e não pode listá-lo por nome ou, de qualquer outra forma, referi-lo no projecto ARCHICAD.

Nota: depois de importado para o ARCHICAD, pode colocar este Perfil Personalizado no projecto e, depois, guardá-lo como um atributo de Perfil nomeado.

Para mapear esses Cortes Transversais de entrada para atributos específicos do Perfil ARCHICAD, use um dos dois fluxos de trabalho a seguir.

Opção 2: Criar Novo Atributo de Perfil ARCHICAD Através do Gestor de Atributos

1.Abra Opções > Atributos do Elemento > Gestor de Atributos.

2.Clique no botão Importar.

3.Procure um ficheiro .xlsx (SAF) preparado para esta finalidade.

Ver Preparar e Exportar um Ficheiro de Dados SAF para Assegurar um Mapeamento Padrão.

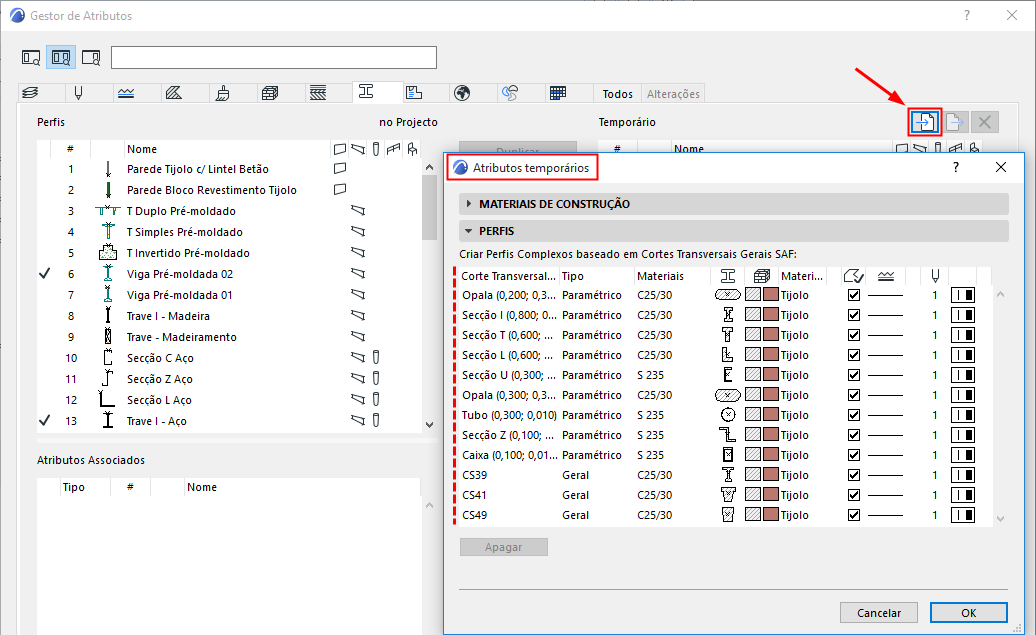

4.Aparece um diálogo Atributos Temporários. O painel Perfis lista os novos atributos potenciais de Perfil Complexo, com base nos Cortes Transversais SAF (tipos Gerais e tipos Paramétricos suportados) listados no arquivo de entrada.

5.Atribua o Material de Construção ARCHICAD, Tramas, Linhas e Canetas para cada Corte Transversal SAF que pretenda acrescentar.

Nota: se um Corte Transversal contiver múltiplos Materiais SAF, só é possível atribuir-lhe um Material de Construção ARCHICAD. No entanto, depois de o adicionar ao Projecto ARCHICAD como novo Perfil, pode usar o Editor de Perfil para definir diferentes Materiais de Construção para cada componente de Núcleo.

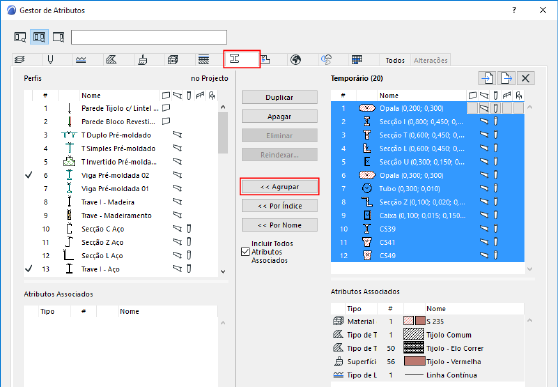

6.Clique em OK para os utilizar como itens temporários para a página Perfis do Gestor de Atributos.

7.Acrescente-os ao projecto ARCHICAD, conforme necessário.

8.Agora, pode mapear o Corte Transversal SAF importado para os atributos de Perfil ARCHICAD correspondentes nomeados (em vez de "Perfil Personalizado").
