Para fins de Avaliação Energética, irá agrupar Zonas ARCHICAD em “blocos térmicos”. Os blocos térmicos são um conjunto de uma ou mais divisões ou espaços num edifício com semelhanças em termos de requisitos de aquecimento ou refrigeração - também designados por requisitos de controlo termostático. Os blocos térmicos são representados por grupos de Zonas 3D no Modelo Energético do Edifício do ARCHICAD.

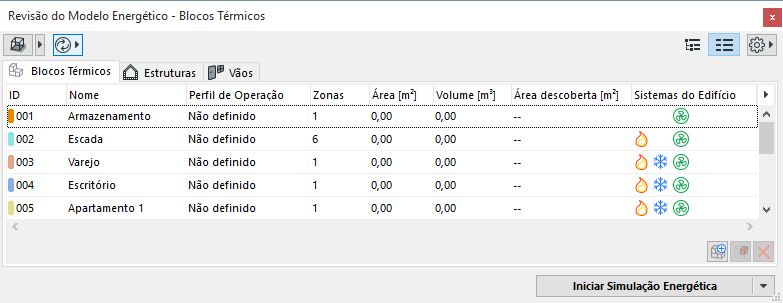

A página Blocos Térmicos da Palete Revisão do Modelo enumera os blocos térmicos com todas as suas propriedades relevantes.
Na Vista em Árvore, os utilizadores também podem ver as Zonas que constituem os blocos térmicos, se seleccionarem a seta pendente junto ao nome do bloco térmico. Se se seleccionar um bloco térmico, as suas propriedades são apresentadas no fundo da página, na secção Propriedades Bloco Térmico.

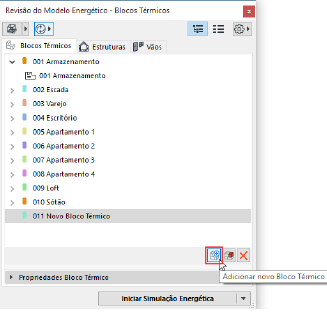

Use o botão Adicionar novo Bloco Térmico para criar um novo bloco térmico. O seu nome e ID podem ser introduzidos na lista.
Para atribuir Zonas ao bloco térmico:
•Arraste e Largue Zonas 3D num Bloco Térmico (na Vista em Árvore)
•Use Pesquisar e Seleccionar para Seleccionar Zonas e Adicionar Zonas a Bloco Térmico (na Vista em Lista)
Nota: As Zonas não têm de ser contíguas para serem combinadas num mesmo bloco térmico.
Dados dos Blocos Térmicos
O separador Blocos Térmicos pode ser visualizado na forma de tabela ou de árvore. Existem dois tipos de dados nesta página:
•Tipos de dados modelo ARCHICAD (directamente provenientes do BIM):
No caso de Blocos Térmicos: Número de Zonas, Área do Pavimento, Vol, Área Não-Coberta
•Tipos de dados adicionais (atribuídos às entradas na lista Blocos Térmicos efectuadas pelo utilizador):
ID e Nome do Bloco Térmico, Perfil de Operação, Sistemas do Edifício.
Ver Definições das Propriedades do Bloco Térmico (Avaliação Energética).
