O separador Vãos da palete Revisão do Modelo Energético lista os limites do espaço nas aberturas externas do edifício com todas as suas propriedades físicas relevantes para a simulação de energia.

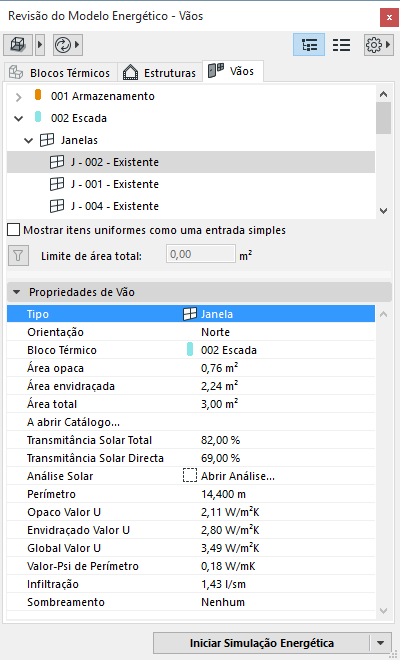

A Vista em Árvore da página Vãos mostra exactamente que painéis de Portas, Janelas e Parede Cortina transparente pertencem a que bloco térmico, de forma simples e gráfica. Se se seleccionar um Vão, as suas propriedades são apresentadas no fundo da página, na secção Propriedades de Vão.
Dados de Vãos

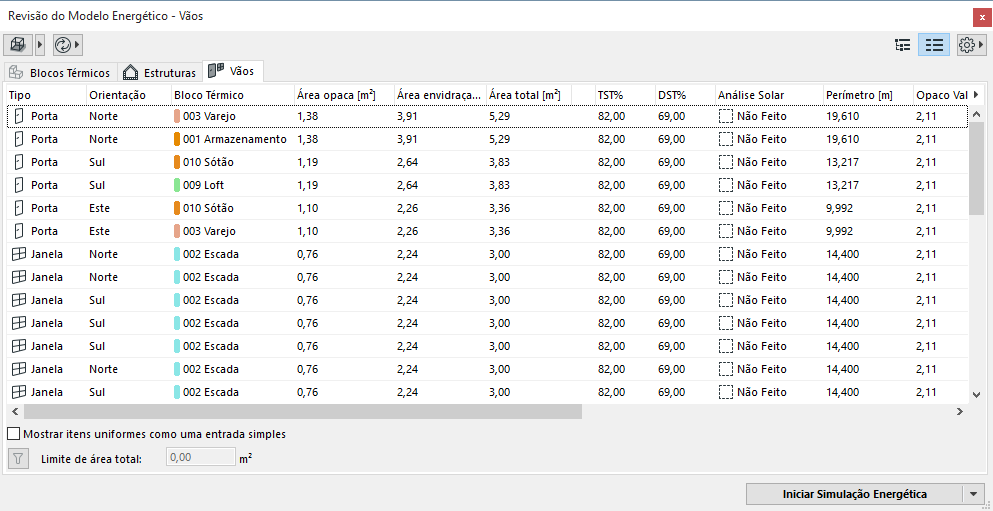

A Lista Vãos pode ser visualizada em forma de tabela ou árvore; cada coluna representa um tipo de dados. Existem dois tipos de dados:
•Tipos de dados modelo ARCHICAD (directamente provenientes do BIM):
No caso de Vãos: atribuição de Bloco Térmico, resultados da Análise solar, Orientação, Tipo de vão ARCHICAD, Área (Envidraçada, Opaca, total), Perímetro da Moldura, Estado de Renovação.
•Tipos de dados adicionais (atribuídos às entradas na lista Vãos efectuadas pelo utilizador):
No caso de Vãos: Transmitância Solar Total e Directa, Valor U (para áreas envidraçadas e opacas, perímetro e em geral), valor Psi do Perímetro, dispositivo de Sombreamento, Infiltração
Mostrar ou esconder qualquer um destes tipos de dados, conforme necessário:
•Na vista em árvore: clique com o botão direito do rato sobre qualquer item da lista Propriedades de estrutura, para mostrar ou esconder os tipos de dados
•Em vista de lista: Clique no pop-up da seta à direita para mostrar ou esconder as colunas da tabela
Em vista de lista, pode reorganizar a lista de acordo com qualquer propriedade, clicando no botão de título da propriedade.
Para cada item da lista Vãos, são mostrados os seguintes dados em colunas:
•Atribuição de Bloco Térmico
•Orientação e tipo de vão ARCHICAD
•Resultado da Análise solar
Ver Análise Solar.
•Dados descritivos dos painéis transparentes dos Vãos:
-Área envidraçada, perímetro da moldura
-Valor U de envidraçado
-Transmitância solar total (TST): A percentagem de radiação solar incidente transmitida por um objecto que inclui a Transmissão Solar Directa mais a parte da Absorção Solar a irradiar novamente para dentro. TST dividido por 100 equivale ao Coeficiente de Ganho de Calor Solar (SHGC) ou valor g.
-Transmitância Solar Directa (TSD)
•Dados descritivos dos painéis opacos e molduras dos Vãos:
-Área opaca, perímetro, valores U e Psi
-Infiltração: permeabilidade do ar do Vão seleccionado (ocorre tipicamente à volta do perímetro na ligação moldura a parede)
•Atribuições de Dispositivo de sombreamento
•Estado de Renovação

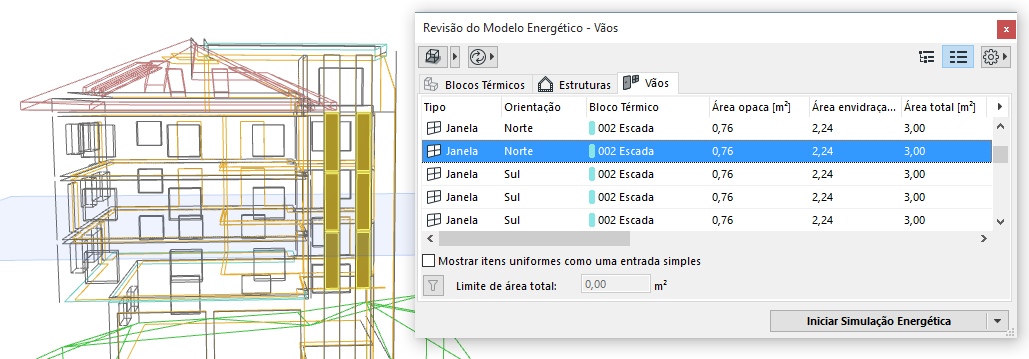

Mostrar itens uniformes como uma entrada simples
Use esta caixa de verificação no canto inferior esquerdo da página Vãos na vista em lista para que todos os limites de espaço idênticos em termos de todos os tipos de dados modelo do ARCHICAD apareçam numa única entrada da Lista Vãos, com a soma das suas áreas na lista.
Limite de área total
Para filtrar as entradas da lista de vãos de área negligenciável, introduza um valor no campo "Limite de Área Total" na parte inferior da lista de Vãos. Vãos cuja área total (opaca + envidraçada) é menor que este valor não serão listados, e não serão consideradas pelo motor de cálculo. (Se, mais tarde, baixar o limite da área, os vãos filtrados reaparecerão como aplicáveis.)
A definição de um limite de Área Total ajudará a filtrar áreas pequenas que são insignificantes para a avaliação energética, resultando numa lista de Vãos mais gerível.
Correcção de Área de Vãos
Duas colunas estão disponíveis para corrigirmos manualmente a área do Vão: a “Correcção – área Envidraçada” e “Correcção – área Opaca.” Introduza um valor positivo ou negativo nesta coluna. O valor deste item na coluna "Área" será ajustado de acordo, este valor de Área corrigido (se positivo) será utilizado pelo motor de cálculo.
A página Vãos da Palete de Revisão do Modelo permite uma análise individual (listagem, edição e visualização) de todos os limites de espaço transparentes do modelo do edifício ARCHICAD. Tal é necessário para tirar partido do Estudo de Radiação Solar com Base no Modelo, com o qual é possível determinar com precisão o ganho solar por cada elemento transparente individual da estrutura do edifício. Esta ferramenta avançada permite aos arquitectos determinarem estrategicamente o lugar de cada elemento individual de fenestração em relação à zona envolvente e à geometria do edifício, de forma a aproveitarem as vantagens, mas evitarem os efeitos indesejados do ganho solar ao longo do ano.
Esta função considera todos os objectos e elementos ARCHICAD que estão visíveis na vista do Modelo Energético do Edifício, para calcular a radiação solar directa em cada abertura envidraçada do modelo do edifício. Além disso, as plantas do ARCHICAD actuam como dispositivos de sombreamento inteligentes, pois a sua capacidade de sombreamento é agendada para o ano de referência, tornando possível ter em conta o facto de as plantas usadas para o sombreamento serem coníferas ou decíduas.

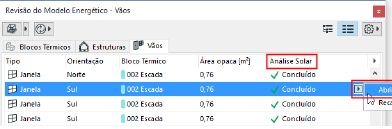

Seleccione qualquer entrada da Lista Vãos e, depois, clique em Abrir Análise na Análise solar para activar o diálogo dedicado ao estudo de radiação solar com base no modelo.
O diálogo Análise solar tem dois separadores. Ambos apresentam diagramas que mostram cada hora do ano de referência para o cálculo, com os dias do ano ao longo do eixo x e as horas do dia ao longo do eixo y.
Passe o cursor sobre o diagrama “Percentagem de área envidraçada exposta à luz solar directa” para obter uma leitura precisa dos valores horários ou use a codificação por cores do diagrama para ver a exposição solar a 100 % a amarelo brilhante e a exposição solar a 0% (sombra total) a azul, enquanto as sobras de amarelo representam alturas do ano em que o Vão em questão apenas recebe radiação parcial do Sol. Esta vista não tem em consideração dias nublados especificados no ficheiro sobre o clima.

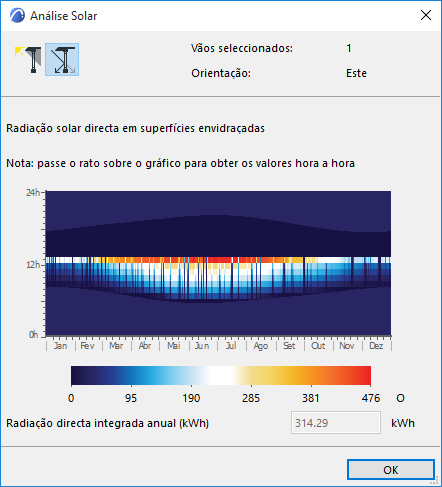

Passe o cursor sobre o diagrama “Transmissão de energia através da área envidraçada” para obter uma leitura precisa da energia transmitida a cada hora através do Vão ou use a codificação por cores do diagrama para ver a intensidade da transmissão de energia: maior intensidade é vermelho brilhante e 0 é azul, enquanto as cores do gradiente entre estes dois extremos representam valores intermédios de fluxo de energia. Esta vista tem em consideração dias nublados especificados no ficheiro sobre o clima e apresenta o “Valor anual de radiação directa integrado” daí resultante em kWh.
Nota: se forem seleccionadas várias entradas na Lista Vãos, ou se apenas for seleccionada uma entrada, mas a opção Mostrar itens uniformes como uma entrada simples estiver activa, o diálogo Análise solar apresenta dados que reflectem a radiação solar em todos os itens Vãos seleccionados, combinados.
