Приоритетные Пересечения Элементов

Миграция из ARCHICAD 16 и более ранних версий

В ARCHICAD 17 появились абсолютно новые способы соединения элементов, основанные на приоритетах пересечения Строительных Материалов и действующие для всех конструктивных элементов, включая однослойные, Многослойные и Профилированные элементы.

Значения по умолчанию при Миграции проектов: Пересечения Сохраняются в “Наследуемом Режиме”

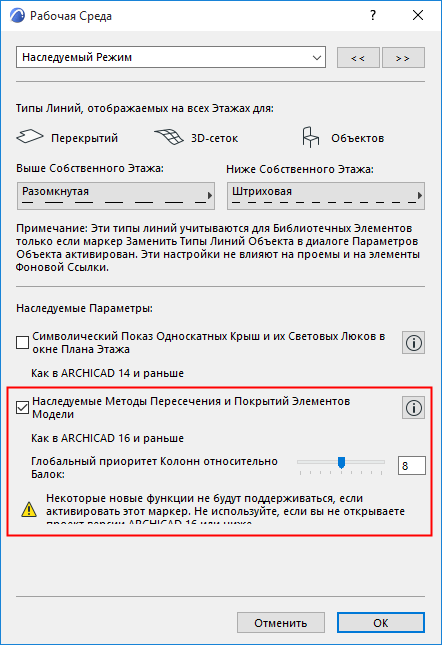

При миграции проектов из ARCHICAD 16 или более ранних версий: по умолчанию активируется маркер Наследуемых пересечений элементов, чтобы сохранить исходное отображение модели.

•В результате пересечения элементов никак не меняются.

•Некоторые функции, появившиеся в более поздних версиях ARCHICAD, становятся недоступны.

Примечание: При создании нового файла на основе шаблона, маркер Наследуемого Режима по умолчанию не отмечен, что приводит к включению новой методики пересечений.

Управление Наследуемым Режимом осуществляется при помощи команды Параметры > Рабочая Среда Проекта > Наследуемый Режим.

См. Наследуемый Режим.

Как включить Новые Пересечения в ARCHICAD 25 (Отключение Наследуемого режима)

Новый метод Пересечений становится доступен при отключении “Наследуемого метода пересечений” в диалоге Рабочая Среда Проекта > Наследуемый Режим.

После деактивации маркера Наследуемого Режима, пересечения, присутствующие в вашей модели могут выглядеть по-разному. Рекомендуется проверить всю модель и сделать необходимые изменения геометрии, а также проверить выполненные ранее операции, надобность в которых теперь отпала (например, размещение 2D-этикеток или Операции Твердотельного Моделирования).

Существующие пересечения, не использующие геометрические коллизии элементов не будут автоматически сопряжены. Если вы хотите, чтобы автоматические пересечения оказали влияние на эти элементы, функции ARCHICAD помогут создать необходимые коллизии, позволяющие задействовать логику автоматических пересечений.

См. Советы для Наилучшего Создания Пересечений в Переведенных Проектах.

Любой вновь размещаемый элемент, коллизии которого моделируются с помощью новых методов, как это было описано выше, будет иметь чистые сопряжения, реализованные в последних версиях ARCHICAD.

Советы для Наилучшего Создания Пересечений в Переведенных Проектах

Если вы перевели проект в ARCHICAD 25 и хотите использовать новую логику пересечений в модели, созданной в предыдущих версиях, ознакомьтесь со следующим разделом, описывающим функции и решения, направленные на оптимизацию присутствующих в модели пересечений.

См. Как обеспечить наличие коллизий между Элементами для достижения наиболее чистого их соединения.

Для получения дополнительной информации, см. также Пересечения Элементов.
