Создание Зон


Создание Автоматических Зон

Границами большинства Зон являются Стены с находящимися в них проемами Дверей и Окон. В подобных ситуациях проще всего создавать Зоны при помощи одного из автоматических способов построения: По Внутренним Поверхностям или По Линиям Привязки.

1.Активируйте инструмент Зона.

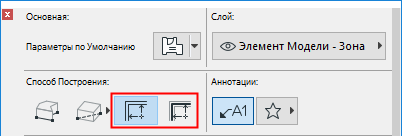

2.В Информационном Табло выберите способ построения По Внутренним Поверхностям или По Линиям Привязки (см. ниже)


3.В окне Плана Этажа или 3D-окне щелкните внутри образуемого Стенами и/или Навесными Стенами многоугольника.

4.Щелкните принявшим форму молотка курсором, чтобы указать место размещения Выноски Зоны (она может располагаться как внутри, так и снаружи многоугольника Зоны).

См. Автоматическое размещение Выноски Зоны.

Способы построения Зон: По Внутренним Поверхностям или По Линиям Привязки

Способ построения По Внутренним Поверхностям: многоугольник Зоны ограничивается внутренними поверхностями окружающих ее стен.

Способ построения По Линиям Привязки: многоугольник Зоны ограничивается линиями привязки окружающих ее стен.

Вы можете увидеть разницу в значениях Измеренных Площадей Зон:

Способ построения По Внутренним Поверхностям

Способ построения По Линиям Привязки



Примечание: для Зон, создаваемых по Линиям Привязки, можно выбрать Точное или Грубое отображение на Плане Этажа при помощи переключателя в диалоге Параметров Зоны. См. Многоугольник Зоны.

 Создание Зон Вручную

Воспользуйтесь способом построения Зон вручную, если границы многоугольника нельзя задать при помощи ограничивающих Зону элементов (например, в процессе планировки пространств, когда конструктивные элементы еще отсутствуют).

1.Активируйте инструмент Зона.

2.В Информационном Табло выберите один из способов построения Вручную: Многоугольник, Прямоугольник или Повернутый Прямоугольник.


3.В окне Плана Этажа или в 3D-окне начертите контур Зоны.

4.Щелкните принявшим форму молотка курсором, чтобы указать место размещения Выноски Зоны (она может располагаться как внутри, так и снаружи многоугольника Зоны).

Автоматическое размещение Выноски Зоны

По умолчанию Выноски Зон создаются автоматически сразу после определения контуров Зон: кнопка Нанести Выноску активирована в Информационном Табло Зоны.


Выберите Выноску Зоны из выпадающего списка Избранного.


Если вы не хотите размещать Выноски при создании Зон, деактивируйте кнопку Нанесения Выноски в Информационном Табло Зоны.

Исключение Стен из Границ Зон

По умолчанию в Панели Модель диалога Параметров Стены для параметра Отношения к Зонам выбран вариант “Граница Зоны.”

Это означает, что все стены, образующие замкнутые пространства, по умолчанию являются границами зон.

Чтобы исключить конкретную стену из границы зоны, установите для нее параметр отношения к зонам в Не влияет на зоны.

См. Отношение к Зонам.

Создание Границ Зоны Вручную

Если помещение содержит проемы, отличающиеся от окон и дверей, то ARCHICAD будет искать границы области зоны в соседних помещениях. В этом случае полученный результат может не соответствовать вашим ожиданиям.


Во избежание подобных ситуаций, выполните одно из следующих действий:

Воспользуйтесь способ построения Зон Вручную.

Разместите в стене Пустой Дверной Проем той же высоты, что и стена. При этом стена не будет отображаться в 2D, но будет являться границей зоны.

Начертите границу зоны при помощи инструмента Линия, Дуга или Сплайн, активировав в диалоге его Параметров маркер Граница Зоны.


Если в область зоны попадают отдельные элементы или стены, то при щелчке, размещающем паспорт зоны, может появиться предупреждающее сообщение. В этом случае для правильного создания зоны необходимо сделать щелчок ближе к ее границе.
