Реструктуризация Каталога по размерам Макета
Примечание: Эту функцию можно также использовать для размещенных на Макетах Индексов.
Воспользуйтесь командой Реструктуризации Таблицы для автоматического разделения больших Чертежей (основанных на Каталогах или Индексах), превышающих размеры Макетов.

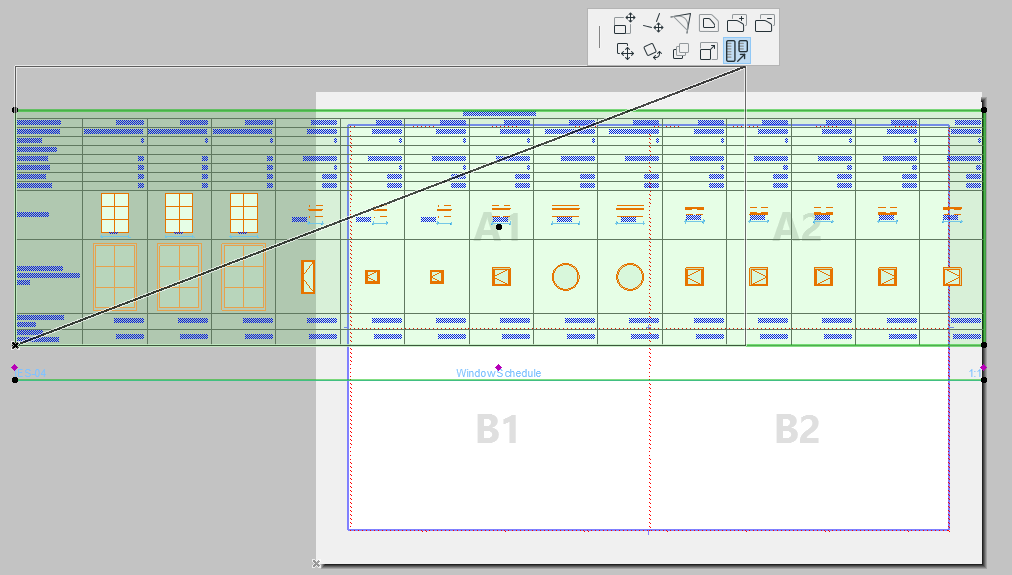

На следующей иллюстрации приведен Каталог Окон, не помещающийся на листе формата A4.
Выполните следующие шаги:
1.Убедитесь, что для Каталога (на основе которого создан Чертеж) применен стиль "Записи по Столбцам” (см. Отображение по Строкам или по Столбцам.)
2.Убедитесь, что для Чертежа применена функция “Рамка по размеру Чертежа” (см. Рамка Чертежа).
3.На Макете: выберите Чертеж.
4.В Локальной Панели нажмите кнопку Реструктуризация Таблицы, затем вручную задайте размеры рамки Чертежа.

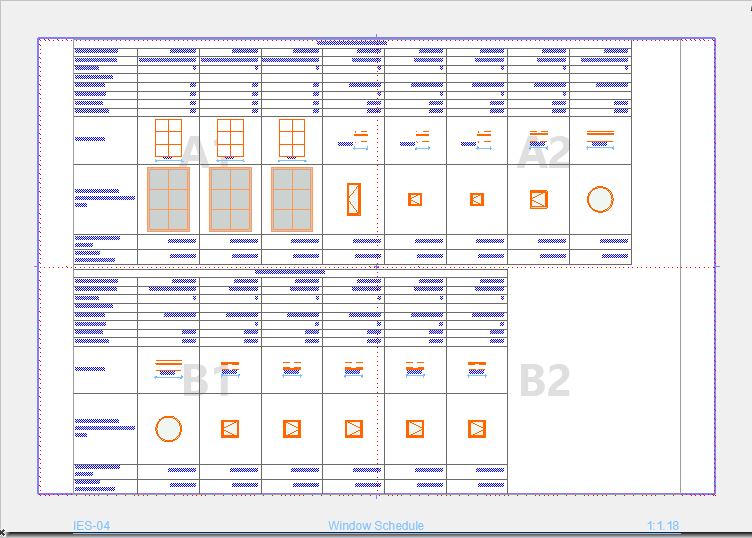

Полученный результат: Каталог оказался разделен на две части, расположенные друг под другом.
Примечание: Если для выбранного Чертежа активирована функция Размещения Чертежа на нескольких Макетах, то использование команды Реструктуризации Таблицы приведет к перемещению части Каталога на дополнительный Макет.
