Имеется три способа переопределения 3D-документа после его создания. Они обсуждаются далее.
Переопределение 3D-документа: Открытие и Изменение исходного окна
Переопределение 3D-документа на основе Текущего (3D-окна или Плана Этажа)
Переопределение исходного вида на основе параметров 3D-документа
Переопределение 3D-документа: Открытие и Изменение исходного окна
Если окно 3D-документа находится на переднем плане,

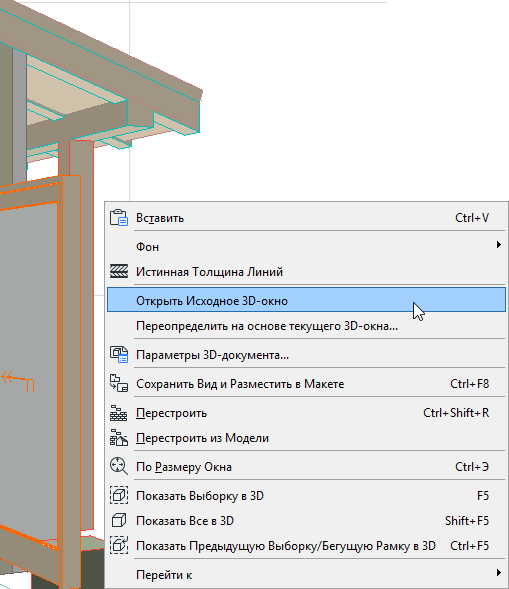

щелкните правой кнопкой мыши и выберите из контекстного меню команду Открыть Исходное 3D-окно (для 3D-проекций) или Открыть Исходный Этаж (для Проекций Планов Этажей).
Или щелкните правой кнопкой мыши на названии вида или проекции 3D-документа в Навигаторе и выберите команду Открыть Исходный Вид.
Внесите необходимые изменения в исходном окне:
•Отредактируйте элементы, параметры слов, ориентацию или проекцию
•Измените показ элементов с помощью Выборки/Бегущей Рамки;
•Если исходным является 3D-окно, можно также изменить настройки Фильтрации элементов (Вид > Элементы в 3D-виде > Фильтрация и Отсечение Элементов в 3D) и переместить Плоскости Сечений
Затем воспользуйтесь командой Переопределить, присутствующей:
•в контекстном меню 3D-документа, выбранного в Карте Проекта

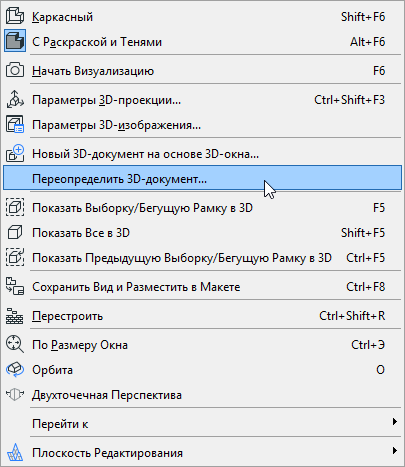

•в контекстном меню 3D-окна или Плана Этажа

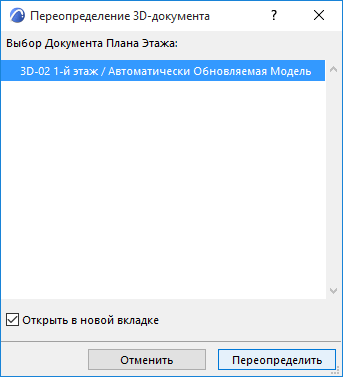

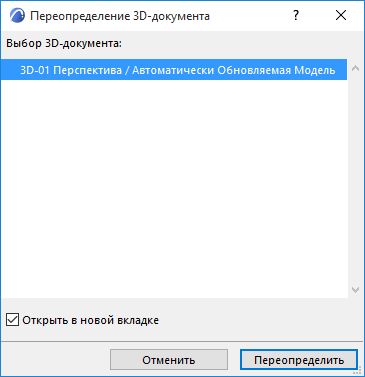

В результате будет открыт диалог Переопределения 3D-документа.
Выберите 3D-документ, который хотите переопределить на основе текущего 3D-окна или Плана Этажа.
Нажмите кнопку Переопределить.
Появится предупреждение о том, что операцию переопределения отменить нельзя.
Нажмите кнопку Все равно Переопределить.
Переопределение 3D-документа на основе Текущего (3D-окна или Плана Этажа)
Доступ к этой команде осуществляется при помощи:
•контекстного меню окна 3D-документа
•в контекстном меню 3D-документа, выбранного в Карте Проекта
•В диалоге Параметров 3D-документа активируйте маркер Переопределить проекцию, плоскости сечений и видимые элементы, чтобы переопределить 3D-документ на основе текущего 3D-окна (доступно для 3D-документов, созданных на основе 3D-проекции).
Переопределение на основе Текущей 3D-проекции:
3D-документ переопределяется на основе следующих параметров текущего 3D-окна:
•3D-проекции, включая уровень увеличения.
•Фильтрации и Отсечения Элементов в 3D (Вид > Элементы в 3D-виде).
•Ограничения отображения элементов Выборкой/Бегущей Рамкой.
•Плоскости Сечений
Примечание: Текущее окно не обязательно должно совпадать с исходным окном 3D-документа. “Текущее” - означает открытое в данный момент или последнее открытое.
Переопределение на основе текущей Проекции Плана Этажа:
3D-документ переопределяется на основе следующих параметров текущего Плана Этажа:
•Ограничения отображения элементов Выборкой/Бегущей Рамкой.
•Ориентации
•Уровня Увеличения
•Этажа
Переопределение исходного вида на основе параметров 3D-документа
В диалоге Параметров Выбранного 3D-документа: воспользуйтесь диалогами для изменения 3D-документа и его исходного 3D-окна.
Изменения 3D-документа будут выполнены после нажатия кнопки OK и выхода из диалога Параметров 3D-документа. Текущее 3D-окно не претерпит изменений.
Переопределение 3D-проекции: нажмите эту кнопку, чтобы изменить параметры 3D-проекции исходного 3D-окна.
См. также Параметры 3D-проекции.
Переопределение Фильтрации Элементов: нажмите эту кнопку, чтобы открыть диалог Фильтрации и Отсечения Элементов в 3D. Измените фильтрацию элементов, отображаемых в исходном 3D-окне.
См. также Диалог Фильтрация и Отсечение Элементов в 3D.
