Раздел Формат предназначен для настройки выходного формата публикации. Набор доступных форматов зависит от выбранного Метода Публикации (Печать/Вывод или Сохранение).
См. также Выбор Метода Публикации.

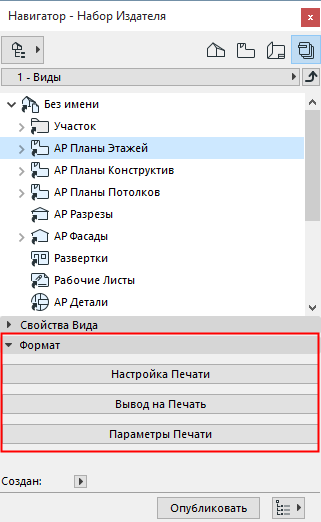

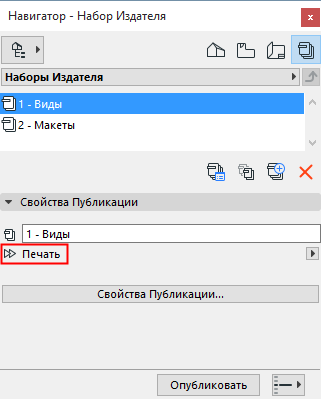

•Параметры Печати/Вывода на плоттер. Если вы выбрали в диалоге Свойств Набора Издателя вариант Печать или Вывод, то расположенные ниже кнопки позволяют открыть соответствующие диалоги (Настройки Печати, Параметров Печати и т.п.).
Это стандартные диалоги вывода на Принтер и на Плоттер, в которых можно настроить только доступные параметры.
Для получения дополнительной информации см. Печать 2D-документа и Параметры плоттера.

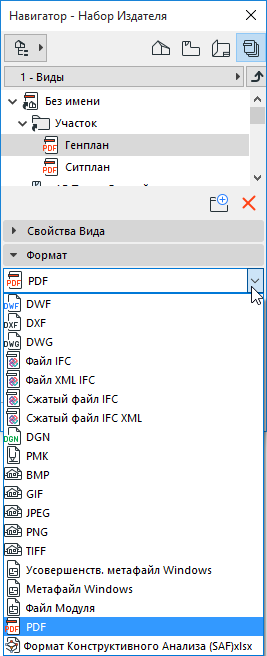

•При выборе варианта Сохранить в файлах в диалоге Свойства набора издателя, используйте закладку Формат для выбора формата публикации выходного файла. Файлы могут сохраняться и выгружаться во многих форматах, включая все форматы IFC, стандартные форматы изображений и форматы обмена данными САПР. Вы можете выбирать формат для всех файлов папки или индивидуально для каждого вида.
Для некоторых форматов существует множество параметров, доступ к которым производится по кнопке Параметры. Вы можете выбрать вариант сжатия файла, количество цветов, фильтрацию и многие другие параметры в зависимости от выбранного формата.
См. также Создание Гипермодели BIMx.
Формат PDF
•При выгрузке в формате PDF появляются две следующие кнопки: Параметры документа и Параметры страницы.
См. Вывод в формате PDF с помощью Издателя.
Формат PMK
Это собственный формат чертежей ARCHICAD, который занимает меньше памяти на диске по сравнению многими другими форматами. Сохранение видов в формате PMK является хорошим решением, если Ваш проект распределен по многим файлам (например, файл pln модели и файл pln документации).
См. Технологический процесс макетирования: большие проекты.
Выберите Транслятор DXF-DWG для настройки публикации файлов.
См. Параметры трансляции DXF/DWG.
Если все элементы папки являются макетами и для этой папки установлен формат DXF, то появляется дополнительный маркер Объединить в один DXF.

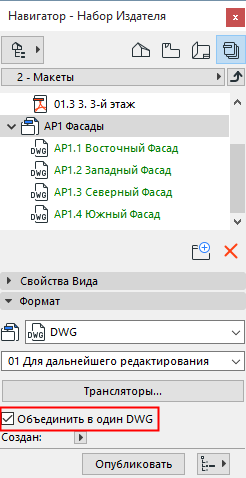

Если все элементы папки являются макетами и для этой папки установлен формат DWG, то появляется дополнительный маркер Объединить в один DWG. При отметке этого маркера:
•Результирующий файл DWG будет содержать столько Paper Spaces сколько макетов имеется в наборе издателя. Таким образом, вся книга макетов может быть сохранена в одном файле DWG.
•Результирующий файл DWG находится в Paper Space и для всех публикуемых макетов применяются одни и те же параметры трансляции.

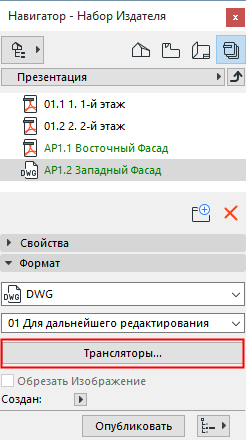

При выборе формата DWG или DXF нажатие кнопки Трансляторы приводит к открытию диалога Параметров Трансляции DXF/DWG.
Формат DWF: Обрезать изображение
При публикации в формате DWF становится доступен маркер Обрезать Изображение. Отметьте этот маркер, чтобы обрезать изображение согласно текущему уровню увеличения плана этажа.
При экспорте вида ARCHICAD для его использования в AutoCAD Вы можете указать, что только выбранная часть вида будет экспортироваться: Сначала опубликуйте вид в формате DWF в отдельную папку при отмеченном маркере Обрезать изображение. Откройте файлы DWF в ARCHICAD и сохраните их опять в файлах DWG. В файле DWG будет виден только обрезанный вид.

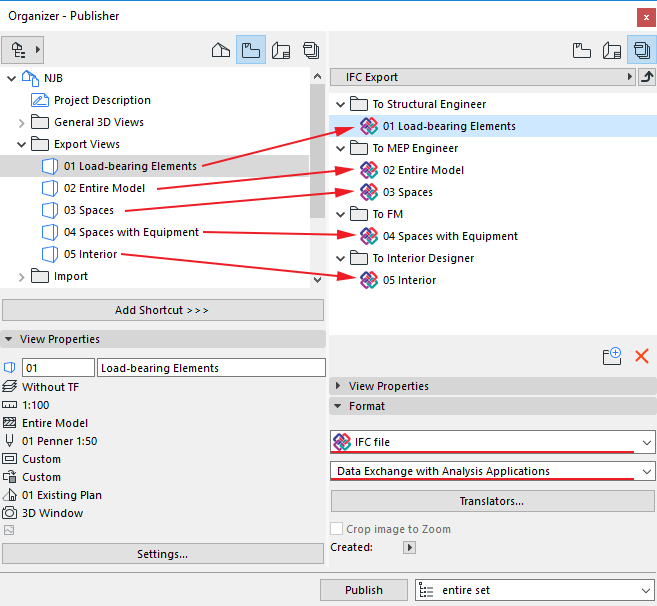

Выбрав любой IFC-формат, можно воспользоваться выпадающим списком, чтобы выбрать подходящий IFC-транслятор для Экспорта.
См. IFC-трансляторы: Общий Обзор.
Чтобы получить дополнительную информацию о Трансляторах, нажмите кнопку Трансляторы.
Для каждого элемента Издателя можно использовать собственный Транслятор, так что содержимое видов может быть настроено под каждого конкретного получателя, обеспечивая вывод нужных данных одним щелчком мыши.
Формат Конструктивного Анализа (SAF)
Выберите этот формат для экспорта Аналитической Модели из ARCHICAD во внешнее приложение, поддерживающее расчеты по методу конечных элементов (МКЭ).
См. Аналитическая Модель.
