Нанесение Размеров Толщины Стен или Перекрытий
Для Стен в окнах Плана Этажа/Разреза и для Перекрытий в окне Разреза:
1.Активируйте инструмент Линейный Размер и сделайте щелчок на линии контура образмериваемого элемента.
2.В результате на линиях контуров, линиях разделения слоев и/или линии привязки (в зависимости от Параметров Деталей Размеров - см. ниже) появятся временные точки привязки.
3.Сделайте двойной щелчок курсором-молотком для указания места расположения размерной линии.
В окне Разреза таким же образом можно наносить размеры толщины Перекрытий:

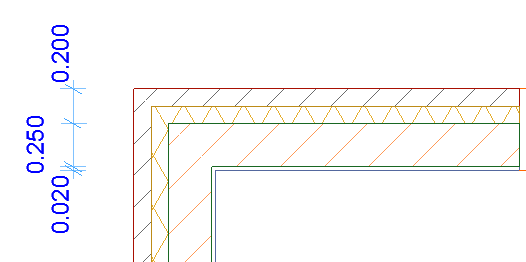

При размещении последовательности маркеров, указывающих размер толщины многосекционной стены, будут показываться только те размерные узлы, которые располагаются на стенах, размещенных перпендикулярно размерной цепочке.
Связанная Тема:
Автоматическое Нанесение Размеров Слоев Многослойных/Профилированных Элементов
Для автоматического нанесения размеров отдельных слоев и/или линий привязки многослойных или профилированных элементов:

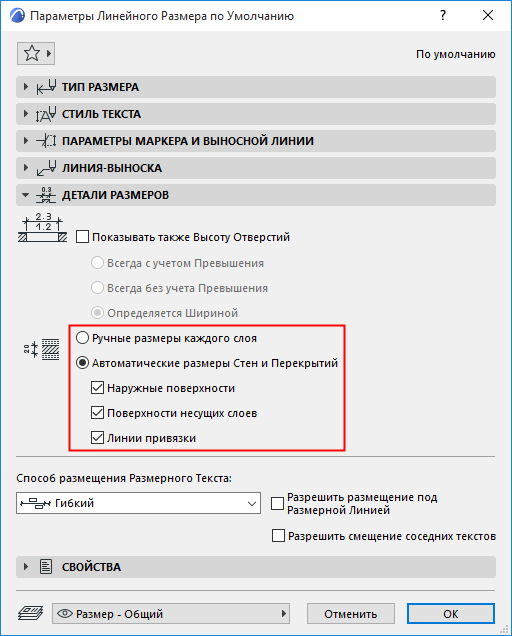

1.Откройте в диалоге Параметров Линейного Размера панель Деталей Размеров (или воспользуйтесь соответствующими элементами управления в Информационном Табло).
2.Выберите Автоматические Размеры и настройте дополнительные параметры.
Активируйте нужные маркеры создания размеров.

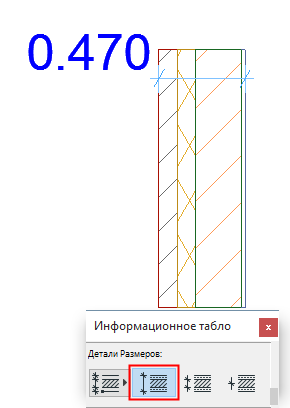

Размеры по Наружным Поверхностям
Размеры по Поверхностям Несущих Слоев

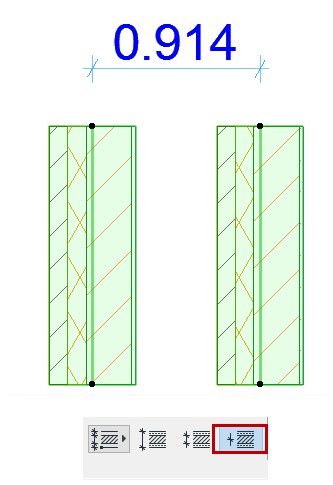

Линии Привязки Размеров
