Отметки Уровня представляют собой маркеры, в которых отображается отметка этажа или значение расположения элемента по оси Z. Они доступны на Плане Этажа и в окнах Рабочих Листов/Деталей.
Отметки Уровня можно ассоциировать с элементами следующих типов:
•Перекрытие
•3D-сетка
•Крыша (односкатная или многоскатная)
•Оболочка
•Лестница (и компоненты Лестницы)
Примечание: В окнах Разреза/Фасада/Развертки используйте Отметки Высоты. См. Отметки высоты.
1.Активируйте инструмент Отметка Уровня.
2.Наведите курсор на элемент или в любую точку пространства, для которой хотите создать отметку уровня.
–Если курсор наведен на несколько элементов, воспользуйтесь клавишей Tab для циклического перебора элементов в Табло Слежения.
–Выделение цветом облегчает идентификацию нужного элемента.
–Курсор не определяет поверхности выше плоскости сечения (исключения составляют Перекрытия и 3D-сетки).
–Если функция Притяжения включена, то курсор будет распознавать только элементы определенного типа. См. ниже.
3.Сделайте щелчок для размещения Отметки Уровня.
Отметка Уровня на плоскости Крыши
Отметка Уровня на Перекрытии
Отметки Уровня на Проступях, Площадках и Конструкциях Площадок
Размещая Отметку Уровня Компонента Лестницы, воспользуйтесь клавишей TAB для циклического перебора компонентов и, когда нужный компонент будет выделен цветом, сделайте щелчок мышью.
Примечание: Компоненты Лестниц можно выбирать только в том случае, если показ их символов (Ступеней и Штриховки) включен в Параметрах Модельного Вида или в диалоге Параметров Лестницы.
Нанесение Отметок Уровней с Функцией Притяжения
При активной функции Притяжения Отметки Уровней можно разместить только для элементов определенных типов (Перекрытий, Крыш, Оболочек или 3D-сеток).
Для получения дополнительной информации см. Притяжение.
Ассоциативность Отметок Уровней
Отметки уровня остаются связанными с элементами, на поверхности которых они были размещены, даже если они оказываются за пределами контура этих элементов. Если отметка уровня оказывается за пределами контура элемента, с которым она связана, ее значение изменяется согласно следующим правилам:
•Для перекрытий ничего не изменяется: значение остается таким же, как если бы отметка уровня была все еще внутри контура перекрытия.
•Для крыш воспроизводимое значение вычисляется согласно мыслимому увеличению размера крыши до точки, где расположена отметка уровня (то есть это то значение, которое могло бы быть).
•Для 3D-сеток - это высота этажа (однако отметки уровня остаются ассоциативными с 3D-сетками).
Инструмент Отметка уровня

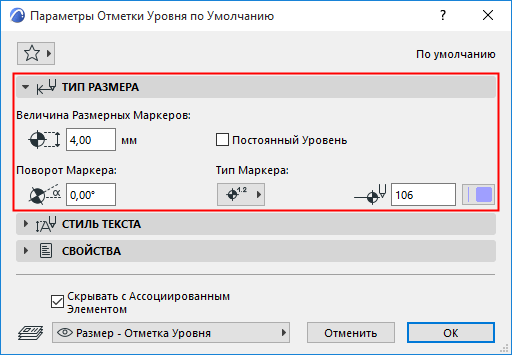

Панель Тип Размера Отметки Уровня
Укажите высоту маркера отметки уровня.
Угол поворота. Укажите угол поворота маркера отметки уровня. Текст также будет поворачиваться, сохраняя свою первоначальную связь с символом маркера.
Тип маркера. Выберите в этом всплывающем меню тип маркера отметки высоты.
Панель Стиль Текста Отметки Уровня
См. Дополнительные элементы управления Стилем Текста (Размеры, Выноски).
Скрывать с Ассоциированным Элементом
По умолчанию Отметка Уровня скрывается вместе с элементом (например, находящимся на скрытом слое), с которым она ассоциирована. Деактивируйте этот маркер, если вам требуется, чтобы Отметка Уровня отображалась независимо от статуса элемента ассоциированного элемента.
