Нанесение Выносок для Навесных Стен

Как и для прочих элементов, вы можете создать Выноски для Навесных Стен или для их отдельных элементов, отображаемых на Плане Этажа или в Разрезе.

CWLabel1.png     CWLabelDone.png

Навесная Стена с Выноской ID

CWLabel2.png     FrameLabel.png

Рама Навесной Стены с Выноской ID

CWPanelLabelTypeSelect.png     CWPanelLabelType.png

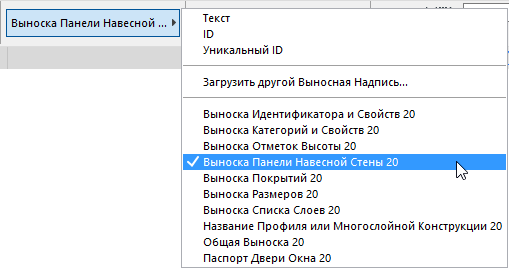

Выноска Панели Навесной Стены

Нанесение Выносок для Всех Элементов Навесной Стены

Чтобы нанести Выноски для всех Элементов Навесной Стены или для Элементов определенного класса:

1.Выберите Навесную Стену.

2.Активируйте команду меню Документ > Аннотация > Нанести Выноски для Компонентов Выбранных Элементов.

3.В открывшемся диалоге выберите Тип Выноски: текущую Выноску по умолчанию или одну из Избранных Выносок.

4.Активируйте маркеры компонентов, для которых требуется создать Выноски. Эти Выноски будут ассоциативными.


5.Нажмите кнопку Нанести.
