Сопоставления моделей ARCHICAD до и после обновления Связей

Этот вариант сопоставления можно использовать при обновлении Связей в проекте.

Активация команды Обновления приводит к перезагрузке Связей, чтобы отобразить изменения, сделанные в источнике Связей. Но вы также можете активировать в Менеджере Связанных Модулей маркер Сопоставления Моделей, если хотите визуализировать изменения, полученные в результате обновления.

Пример

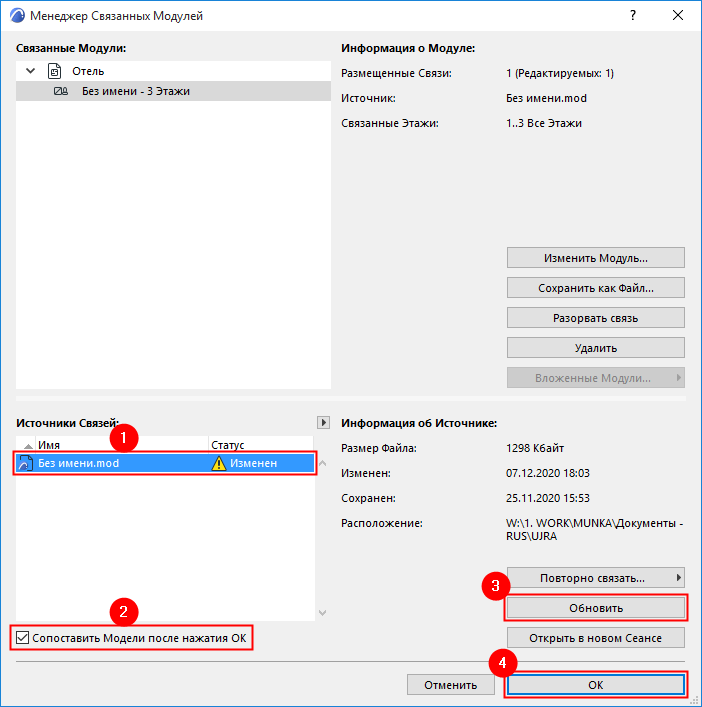

В Менеджере Связанных Модулей:

1.Выберите измененный Источник Связи (он помечается символом Изменения).

2.Активируйте маркер Сопоставить Модели после нажатия OK.

3.Нажмите кнопку Обновить.

4.Нажмите кнопку ОК.

5.В результате Связанный Модуль будет обновлен в модели.

6.В открывшейся вкладке Сопоставления Моделей будут выбраны “Старая Модель” и “Обновленная Модель”.

7.Результаты будут отображены в окне Сопоставления Моделей.

При помощи панели Сопоставления Моделей можно просмотреть все изменения.

См. Сопоставление Моделей: Просмотр Изменений.

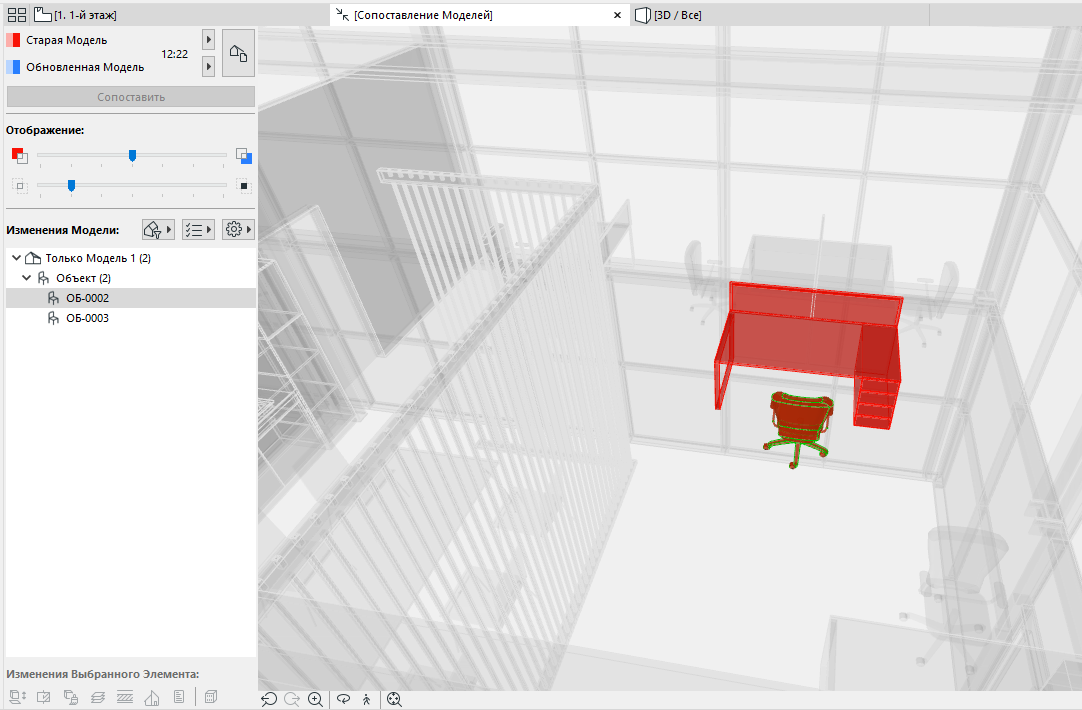

Здесь вы можете заметить, что стол и стул были удалены в модуле.

8.Затем, если необходимо, можно создать Задачи для измененных элементов.

См. Создание Задачи на основе Списка Изменений Сопоставляемых Моделей.
