Сопоставление видов Аналитической Модели
Здесь происходит сопоставление видов Аналитической (не Физической) Модели. По этой причине перед запуском Сопоставления Моделей необходимо активировать Аналитическую Модель в диалоге “Выбора Вида”, как это описано ниже.
Примечание: Если вы открываете файл SAF при помощи функции Сопоставления Моделей, то применяются настройки SAF-транслятора текущего проекта. Убедитесь, что в текущем проекте SAF-транслятор настроен так, как вам нужно. Изменить эти настройки можно путем импорта файла другого Транслятора в текущий проект. См. Импорт/Экспорт файлов SAF-трансляторов.
Пример
Этот вариант сопоставления можно использовать при получении от конструктора изменений аналитической модели, сделанных в результате конструктивного анализа.
1.Воспользуйтесь командой меню Конструирование > Сопоставление Моделей.
2.В панели Сопоставления Моделей:

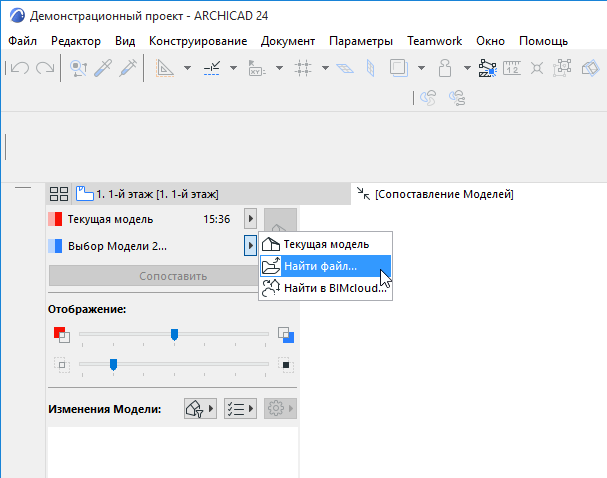

Выберите в качестве Модели 1 Текущую модель.

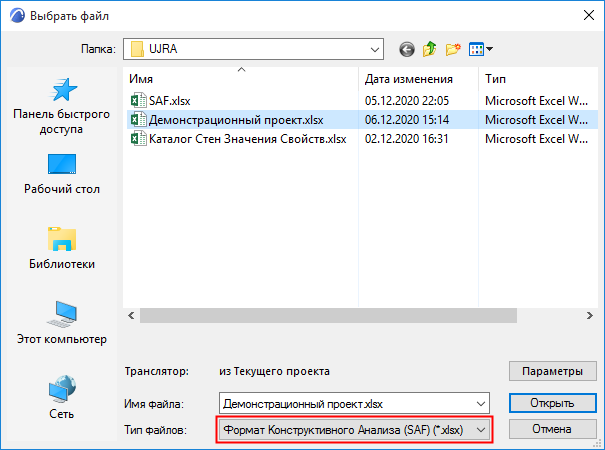

3.В качестве Модели 2 выберите файл SAF (формат: Structural Analysis File .xlsx), полученный от конструктора.
4.Нажмите копку Открыть.

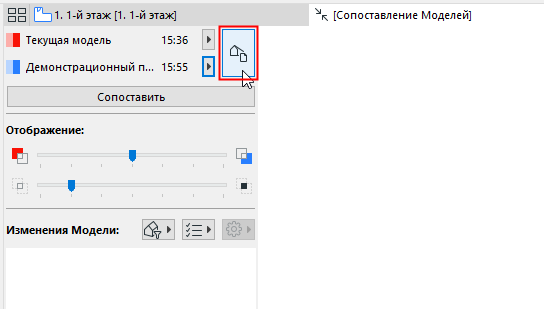

5.В панели Сопоставления Моделей нажмите кнопку Выбора Вида.
6.В результате будет открыт диалог Выбора Вида.
Примечание: если одна или обе сопоставляемые модели являются файлами SAF, то выбор вида становится невозможен.

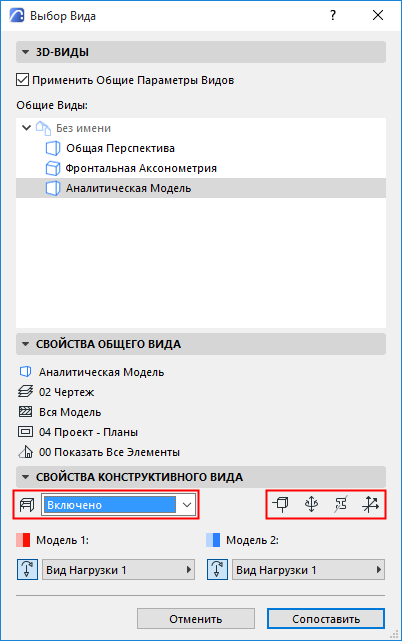

7.В панели Свойств Конструктивного Вида выберите вариант Аналитическая Модель.
•Нажмите одну из четырех кнопок (узлы, опирания концов, профили, локальная система координат), чтобы увидеть эти Конструктивные компоненты в окне Сопоставления.
•Кроме того, вы можете в каждом виде выбрать сопоставление Видов Нагрузки (см. Виды Нагрузки в Сопоставлении Моделей ниже.)
8.Нажмите кнопку Сопоставить.
•В процессе Сопоставления Моделей вы можете активировать любую другую вкладку или окно.

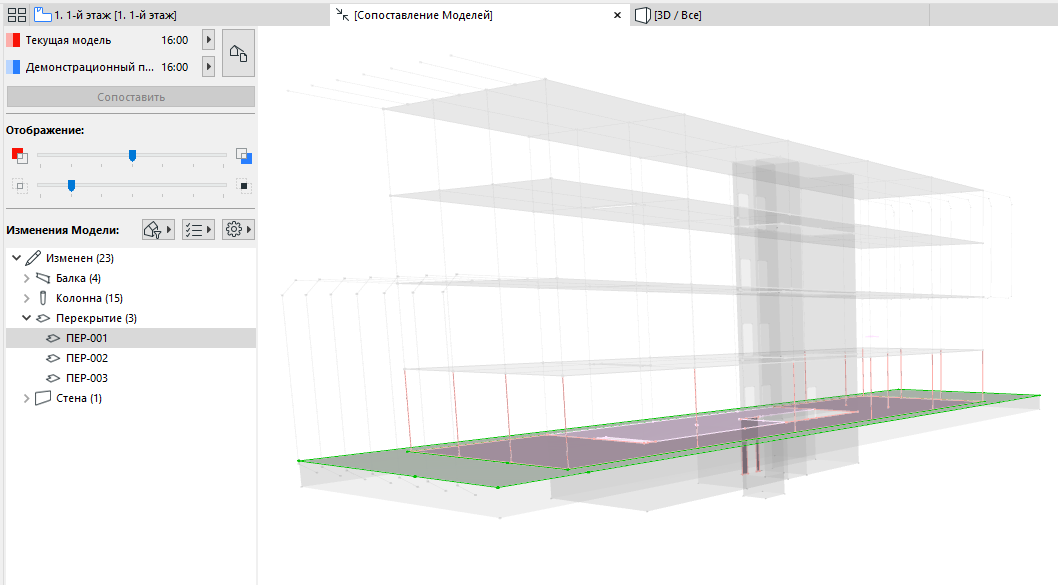

9.Результаты будут отображены в окне Сопоставления Моделей.
10.Отфильтруйте параметры для отображения. Наборы доступных параметров зависят от Аналитической Модели.
11.Затем, если необходимо, можно создать Задачи для измененных элементов.
См. Создание Задачи на основе Списка Изменений Сопоставляемых Моделей.
Виды Нагрузки в Сопоставлении Моделей
В диалоге Выбора Вида (панель Свойства Конструктивного Вида):

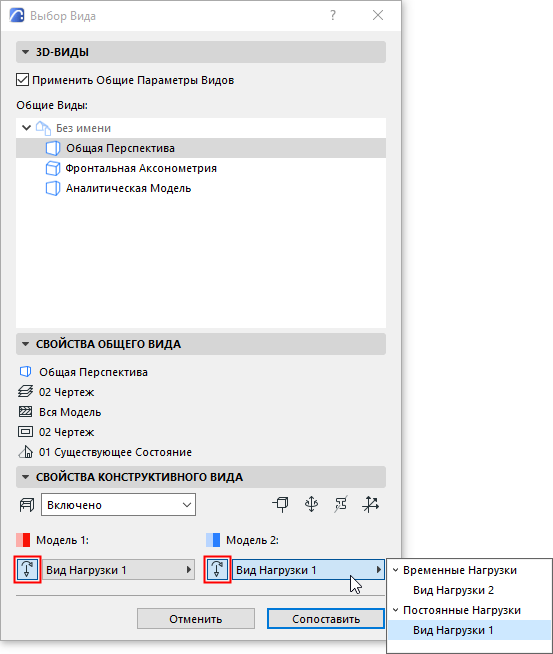

•Для обеих моделей выберите Вид Нагрузки. Сохраненный Вид Нагрузки модели (часть Параметров Вида) отображается.
•При необходимости можно отключить или включить Вид Нагрузки для одной или обеих моделей. Отключение Вида Нагрузки означает, что относящаяся к Нагрузке информация будет игнорироваться.
•Для одной или обеих моделей вы можете выбрать сопоставление разных Видов Нагрузки.
Что случится, если Параметры Виды Нагрузки были изменены?
Если Виды Нагрузки в двух сопоставляемых видах имеют одинаковое название, но их параметры были изменены (например, статус Вида Нагрузки изменился со Статичной на Переменную): то эти изменения будут приведены в списке как измененные параметры Нагрузки.
Если вы создадите Задачу и примете изменения, то ARCHICAD спросит вас, как следует поступить с изменениями Вида Нагрузки: заменить существующие настройки Вида Нагрузки или добавить их в качестве нового Вида Нагрузки.
