Создание Специальных Элементов MEP

1.Откройте новый пустой файл проекта ARCHICAD.

2.На Плане Этажа или в 3D-окне смоделируйте нужный MEP-элемент при помощи любых конструктивных элементов (например, стен, перекрытий, объектов, MEP-элементов).

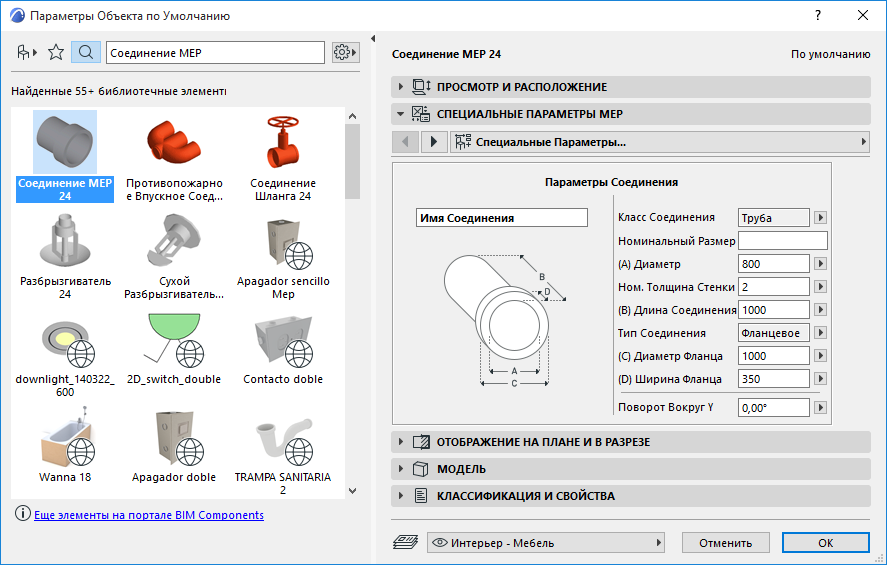

3.Если в создаваемом MEP-элементе должно присутствовать одно или несколько соединений, необходимо воспользоваться объектом Соединение MEP.

Примечание: Объект Соединение MEP находится в Библиотеке MEP

4.В 3D-окне: Активируйте команду меню Файл > Библиотеки и Объекты > Сохранить Выбранное как > Часть MEP.

5.Задайте название и папку для сохранения нового MEP-элемента.

6.Выберите из выпадающего меню нужный подтип:

Примечание: Набор подтипов, отображаемых в этом списке, зависит от количества и типов объектов Соединения MEP, примененных при моделировании MEP-элемента. Если в специальном элементе MEP предусмотрено только одно соединение, то в списке будут отсутствовать подтипы, относящиеся к оборудованию и встроенным элементам (так как они требуют наличия нескольких коллинеарных соединений).

7.Нажмите кнопку Сохранить. Новый MEP-объект будет доступен в диалогах Параметров инструмента выбранного подтипа.
