Автоматическое сопоставление на основе файла базы данных (Экспорт из ARCHICAD в SAF)

Экспортируемые Профили ARCHICAD сопоставляются на основе определений в панели Сопоставления Профилей.

Для тех профилей, которые НЕ сопоставлены по названию в списке Сопоставления Профилей, вы можете активировать автоматическое сопоставление на основе стандартной базы данных.

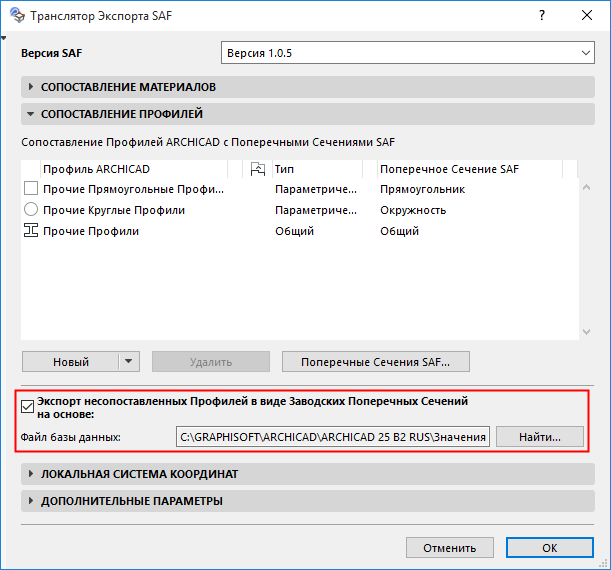

Отметьте этот маркер в панели Сопоставления Профилей диалога SAF-транслятора для Экспорта.

Примечание: Это та же база данных, которая доступна при Сопоставлении Профилей для Импорта. Базу данных можно применять по отдельности для импорта и/или экспорта.

Если маркер отмечен, то при экспорте используется преднастроенный список (файл Excel с названием “ExternalDB”) для сопоставления всех экспортируемых профилей ARCHICAD, ранее НЕ сопоставленных по названию в находящемся выше списке Сопоставления Профилей. Эта возможность позволяет сэкономить много времени и не выполнять сопоставление вручную.

Расположение и редактирование файла базы данных (Заводские Поперечные Сечения SAF)

Файл Excel “ExternalDB” располагается в папке Значений по Умолчанию, находящейся в папке установки ARCHICAD.

Преднастроенные файлы баз данных также можно найти на сайте Загрузок. (См. Загрузка оптимизированных для конструктивных приложений файлов данных SAF.)

Вы можете создать собственный файл базы данных, сохранить его, а затем применять в процессе импорта. Для этого необходимо использовать одностраничный файл Excel с такими же названиями столбцов, что и в преднастроенном стандартном файле.

Внимание: Можно скопировать и отредактировать исходный файл ExternalDB, входящий в состав шаблона ARCHICAD, но этот файл НЕЛЬЗЯ переименовывать или перемещать!

Приоритет правил сопоставления Заводских Поперечных Сечений

Правила сопоставления применяются в следующем порядке:

1.Сопоставление по названию на основе списка панели Сопоставления Профилей

2.Внешняя база данных (при условии, что маркер “Создавать Профили для Несопоставленных Заводских Поперечных Сечений” отмечен).

3. Параметр “Прочие Профили”. Это универсальное определение для всех Профилей ARCHICAD, ранее не сопоставленных в процессе выполнения шагов 1 и 2.
