Локальная Система Координат (Экспорт в SAF)

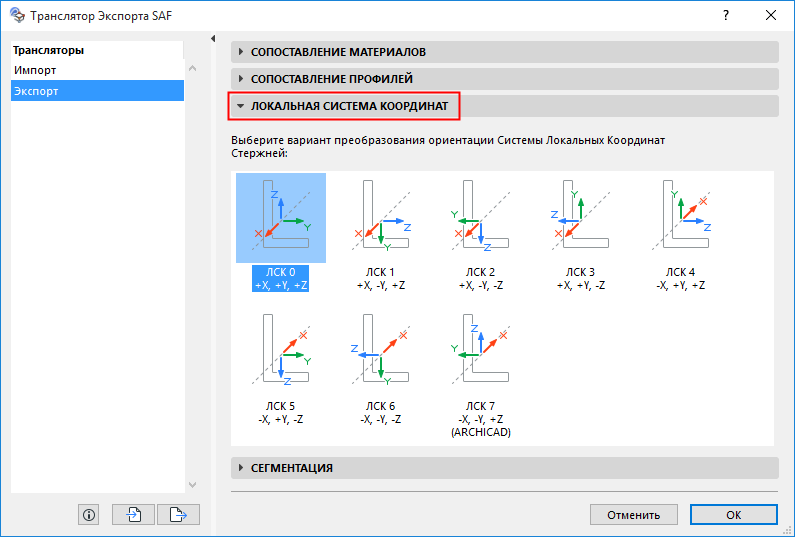

Эта панель находится в диалоге SAF-транслятора для Экспорта.

В каждом принимающем приложении поперечное сечение из каталога размещается в рабочем пространстве на основе ориентации координат XYZ по умолчанию и в соответствии с Локальной Системой Координат (ЛСК) хост-стержня.

Поскольку в разных приложениях используются разные определения ЛСК, вы должны задатьстандарт, подходящий для конкретного приложения: выберите один из стандартов ЛСК в этой панели SAF-транслятора для Экспорта.

В процессе SAF-экспорта ARCHICAD будет преобразовывать элементы соответствующим образом, в результате чего поперечные сечения Стержней будут правильно ориентированы в программе прочностного анализа.

Каким образом можно узнать нужную Локальную Систему Координат?

Если вы импортировали преднастроенные Параметры SAF-транслятора для конкретного приложения, то Локальная Система Координат уже будет правильно определена.

См. Загрузка оптимизированных для конструктивных приложений файлов данных SAF.

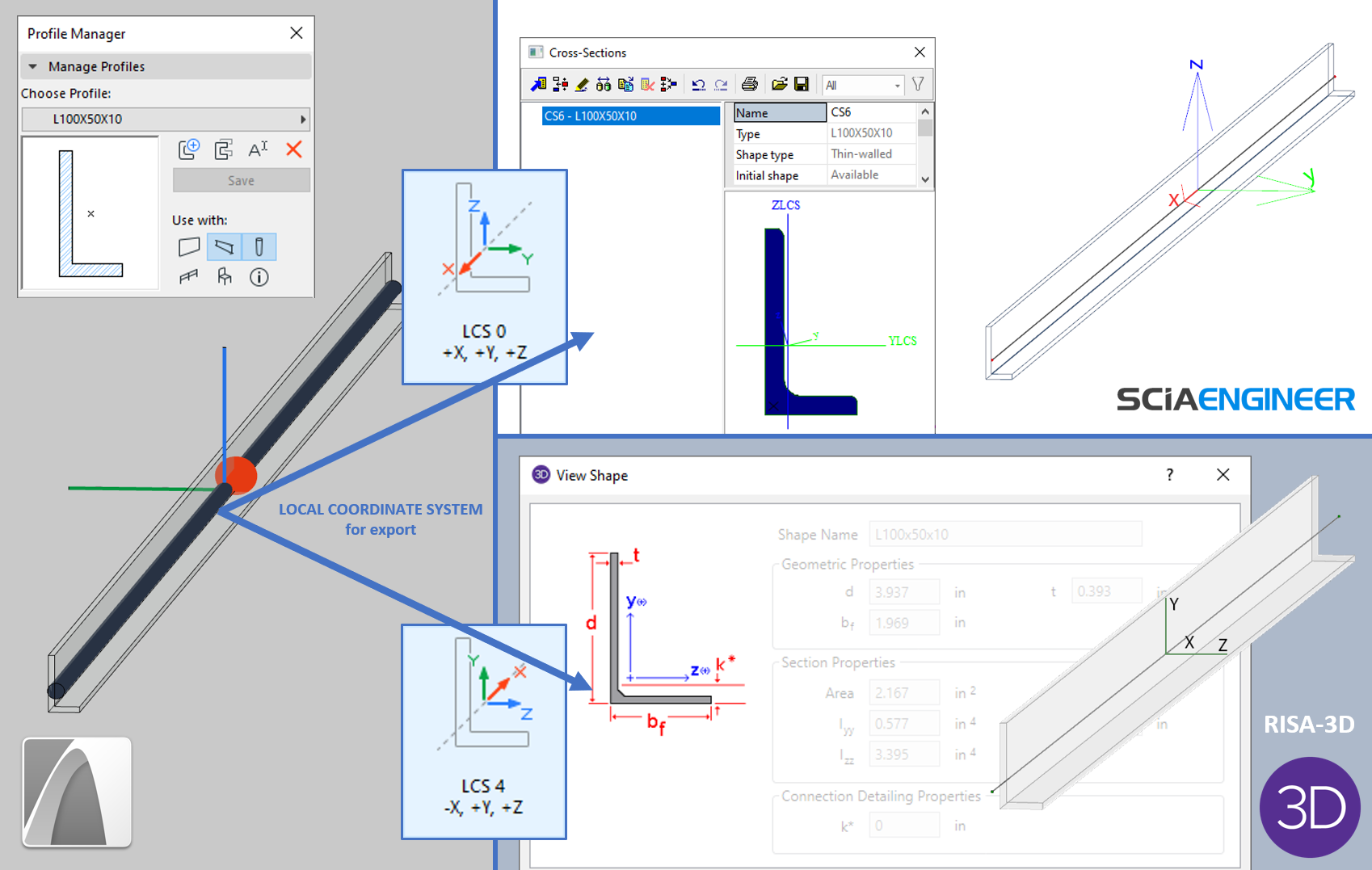

Чтобы выяснить, какая ЛСК используется в принимающем приложении, выполните следующие действия (и обратите внимание на приведенную ниже иллюстрацию):

1.Сопоставьте реквизит Профиля Уголка ARCHICAD с Поперечным Сечением принимающего приложения (воспользуйтесь несимметричным профилем, таким как уголок, потому что его ориентация будет очевидна).

2.В принимающем приложении разместите соответствующее Поперечное Сечение уголка, используя стандартный вариант (без дополнительного поворота или зеркального отражения), чтобы оно соответствовало размещению профиля в ARCHICAD.

3.Проверьте расположение Поперечного Сечения в ЛСК Стержня. Как правило, в европейских приложениях (например SCIA Engineer) применяется LCS 0, а в американских приложениях - LCS 4 (RISA-3D) или LCS 3.

4.В настройках SAF-транслятора для Экспорта выберите ЛСК, соответствующую принимающему приложению.

Примечание: ЛСК не надо задавать в SAF-трансляторе для Импорта. В процессе импорта файла SAF ARCHICAD автоматически преобразует расположение элементов на основе модельных данных “ЛСК поперечных сечений”.
