Дополнительные Параметры (Экспорт в SAF)

Чтобы открыть параметры SAF-трансляции:

воспользуйтесь командой меню Файл > Взаимодействие > SAF > SAF-трансляторы.

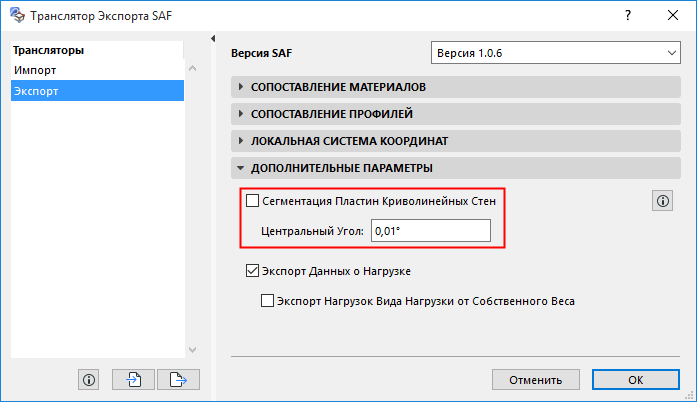

Сегментация Пластин Криволинейных Стен (По умолчанию ОТКЛЮЧЕНА)

Этот элемент управления влияет на SAF-экспорт Пластин, создаваемых для криволинейных Стен.

По умолчанию сегментация отключена. Если принимающее приложение прочностного анализа поддерживает изогнутые Пластины, создаваемые на основе криволинейных Стен, оставьте этот маркер не отмеченным.

Когда следует включать Сегментацию?

Активируйте этот маркер, если принимающее приложение не может работать с криволинейными Стенами. Изогнутые Пластины будут экспортироваться в виде наборов сегментов.

В поле Центрального Угла введите максимальное значение угла, образуемого сегментами.

–Полученные сегменты будут приближаться к заданному вами значению (не превышая его), но с учетом следующих условий:

-Если в криволинейной Стене присутствуют промежуточные вершины между ее конечными точками (например, конструктивные вершины в местах соединений элементов со Стеной), то сегменты будут созданы таким образом, чтобы их конечные точки совпадали с этими вершинами.

-Реальное значение Центрального Угла (и длина сегментов) может меняться в зависимости от расположения этих промежуточных вершин.

Важные замечания

–Если активировать Сегментацию Пластин Криволинейных Стен, то в принимающем приложении будут создаваться дополнительные точки сегментов, совпадающие с узлами любых Конструктивных Опор и Конструктивных Связей, ассоциированных с криволинейной Стеной.

–Новые внутренние ребра экспортированных сегментов Стен будут иметь Жесткие опирания Ребер (независимо от первоначальных значений Опирания Ребер исходной Стены).

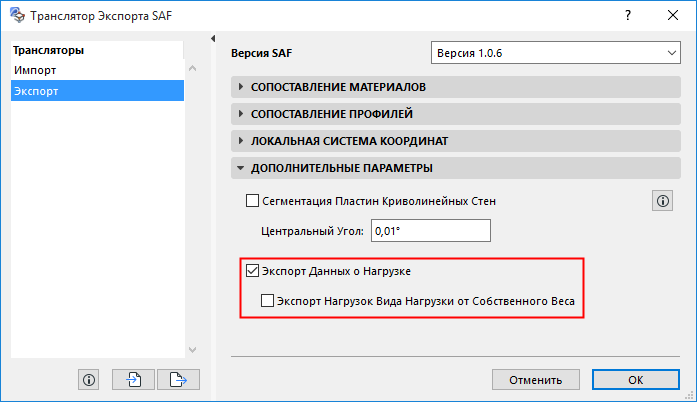

Экспорт Относящихся к Нагрузке Данных

По умолчанию включен.

Деактивируйте этот маркер, если хотите игнорировать относящиеся к Нагрузкам данные при экспорте Аналитической Модели в SAF.

Например, в следующих сценариях происходит двунаправленный обмен данными:

•в приложении прочностного анализа используются данные о Нагрузке, не распознаваемые в ARCHICAD

•архитектор не хочет включать данные о Нагрузке из файла SAF в свою модель ARCHICAD

В подобных ситуациях двунаправленный обмен данными может приводить к потере данных о Нагрузке. Во избежание этих потерь вы можете деактивировать маркер. В таком случае данные о Нагрузках будут игнорироваться.

Игнорирование Нагрузок от Собственного Веса

По умолчанию отключено.

Большинство аналитических программ не поддерживает нагрузки от собственного веса, передаваемые из внешних приложений.
