Добавление Поперечных Сечений SAF (Импорт SAF в ARCHICAD)

В панели Сопоставления Поперечных Сечений SAF-транслятора для Импорта: существуют два способа увеличения списка сопоставляемых Поперечных Сечений SAF:

•Объединение из файла

•Добавление вручную

Объединение Поперечных Сечений из файла SAF

Это предпочтительный вариант, так как он исключает ошибки ввода.

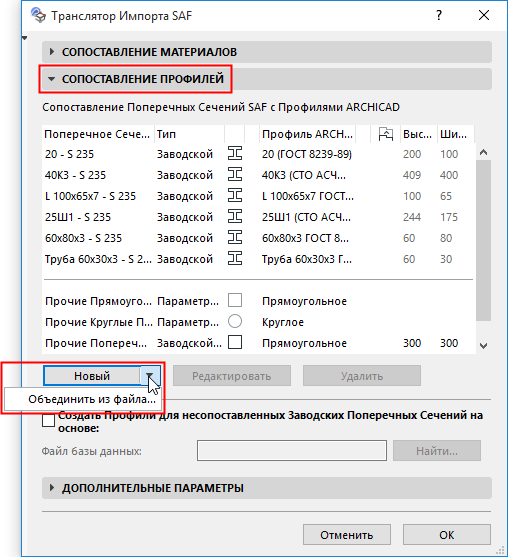

1.Выберите из выпадающего списка, находящегося рядом с кнопкой Новый, команду Объединить из файла.

2.Укажите путь к подготовленному файлу xlsx (SAF).

См. Подготовка и экспорт Файла Данных SAF для точного сопоставления стандартов.

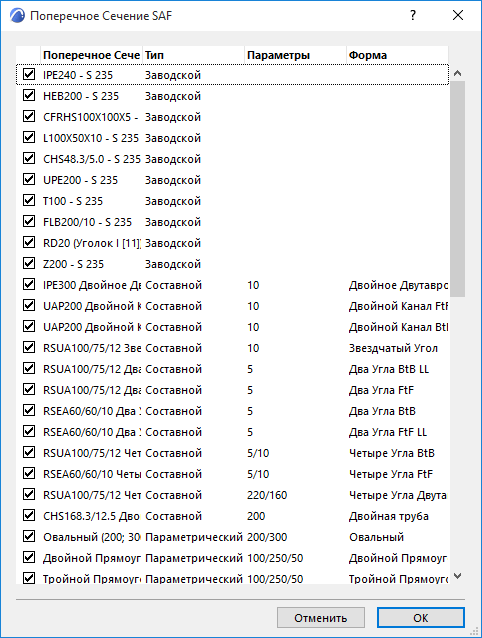

3.Поперечные Сечения из файла SAF появятся в диалоге. Проверьте эти списки и отметьте те определения, которые требуется импортировать.

4.Нажмите кнопку ОК.

Добавление или редактирование Поперечных Сечений SAF вручную

1.Нажмите кнопку Новый или (выбрав Поперечное Сечение из списка) Редактировать.

2.В открывшемся диалоге вручную задайте или отредактируйте наименование/материал Поперечного Сечения SAF.

Примечание: Здесь можно добавить только Поперечные Сечения SAF "Заводского" типа, так как для них используются стандартные названия.

3.Выберите из выпадающего списка форму Поперечного Сечения SAF.

4.Выберите тип Материала SAF (например, сталь или алюминий).
