Автоматическое сопоставление на основе файла базы данных Заводских Поперечных Сечений (Импорт SAF в ARCHICAD)

Импортируемые Профили Стержней SAF сопоставляются на основе определений в панели Сопоставления Профилей.

Если происходит импорт заводских профией SAF, которые НЕ были сопоставлены по названию в списке Сопоставления Профилей, то вы можете активировать автоматическое сопоставление на основе стандартной базы данных, содержащей более 6000 сопоставлений Поперечных Сечений SAF со Сложными Профилями ARCHICAD.

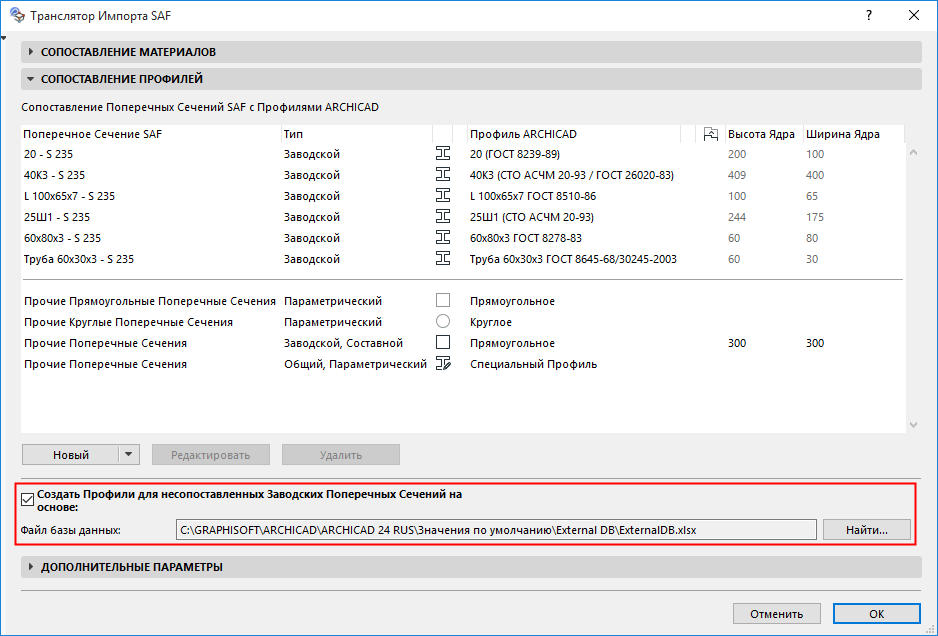

Отметьте этот маркер в панели Сопоставления Профилей диалога SAF-транслятора для Импорта.

Примечание: Это та же база данных, которая доступна при Сопоставлении Профилей для Экспорта. Базу данных можно применять по отдельности для импорта и/или экспорта.

Если маркер отмечен, то при импорте используется преднастроенный список (файл Excel с названием “ExternalDB”) для сопоставления всех заводских Поперечных Сечений, ранее НЕ сопоставленных по названию в находящемся выше списке Сопоставления Профилей. Эта возможность позволяет сэкономить много времени и не выполнять сопоставление вручную.

Для каждого импортируемого таким образом Поперечного Сечения SAF в ARCHICAD автоматически создается реквизит Сложного Профиля на основе базы данных Стандартных Стальных Профилей.

См. Использование Стандартных Профилей Стальных Колонн и Балок.

Расположение и редактирование файла базы данных (Заводские Поперечные Сечения SAF)

Файл Excel “ExternalDB” располагается в папке Значений по Умолчанию, находящейся в папке установки ARCHICAD.

Преднастроенные файлы баз данных также можно найти на сайте Загрузок. (См. Загрузка оптимизированных для конструктивных приложений файлов данных SAF.)

Вы можете создать собственный файл базы данных, сохранить его, а затем применять в процессе импорта. Для этого необходимо использовать одностраничный файл Excel с такими же названиями столбцов, что и в преднастроенном стандартном файле.

Внимание: Можно скопировать и отредактировать исходный файл ExternalDB, входящий в состав шаблона ARCHICAD, но этот файл НЕЛЬЗЯ переименовывать или перемещать!

Приоритет правил сопоставления Заводских Поперечных Сечений

Правила сопоставления применяются в следующем порядке:

1.Сопоставление по названию на основе списка панели Сопоставления Профилей

2.Внешняя база данных (при условии, что маркер “Создавать Профили для Несопоставленных Заводских Поперечных Сечений” отмечен).

3. Параметр “Другие Поперечные Сечения - Заводские”. Это универсальное определение для всех заводских Поперечных Сечений, ранее не сопоставленных в процессе выполнения шагов 1 и 2.
