Сопоставление импортированных “Общих” или “Параметрческих” Поперечных Сечений SAF

Вы можете сопоставить любое “Общее” или “Параметрическое” Поперечное Сечение SAF с конкретным Профилем ARCHICAD (как и Заводские типы). (См. Сопоставление Поперечных Сечений SAF по Имени.)

В отличие от Заводских типов, определения SAF “Общих” и “Параметрических” Поперечных Сечений содержат геометрическую и параметрическую информацию, которая может быть распознана и воссоздана в ARCHICAD.

Воспользуйтесь описанными ниже вариантами, чтобы сопоставить эти Поперечные Сечения со Специальными Профилями или создать новые реквизиты Профилей в ARCHICAD.

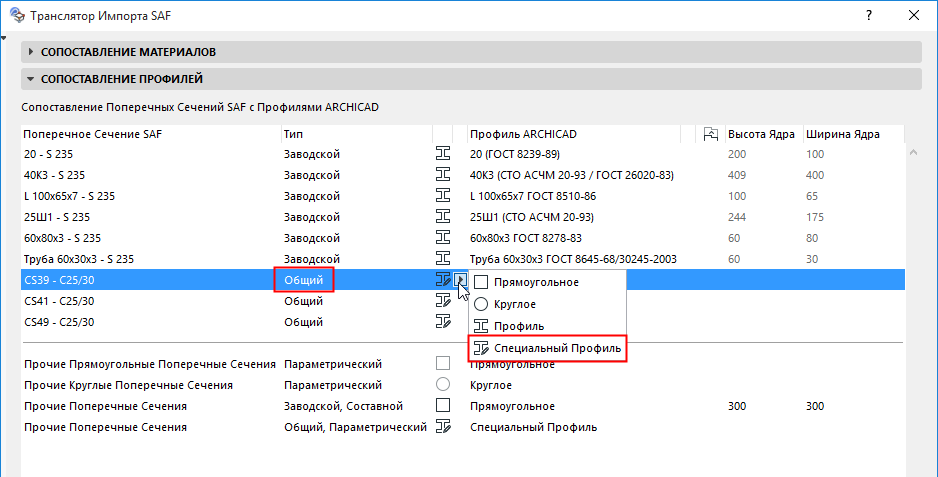

Вариант 1: сопоставление в виде Специального Профиля

Любое Поперечное Сечение SAF “Общего” типа можно импортировать в виде Спецального Профиля.

Кроме того, некоторые Поперечные Сечения SAF “Параметрических” типов тоже можно импортировать в виде Специальных Профилей.

См. Распознаваемые в ARCHICAD Параметрические Поперечные Сечения (ПС) SAF.

•Многоугольник Поперечного Сечения SAF будет правильно импортирован в виде Специального Профиля, но он не будет иметь никакой информации о материале (их материалы определяются настройками панели Сопоставления Материалов).

•Этот Специальный Профиль не будет включен список реквизитов ARCHICAD, то есть вы не сможете нигде использовать его наименование.

Примечание: завершив импорт в ARCHICAD, вы можете разместить этот Специальный Профиль в проекте, а затем сохранить его с новым названием как обычный реквизит Профиля.

Чтобы сопоставить эти импортируемые Поперечные Сечения с конкретными реквизитами Профилей ARCHICAD, воспользуйтесь одним из двух следующих способов.

Вариант 2: создание нового реквизита Профиля ARCHICAD в Менеджере Реквизитов

1.Активируйте команду меню Параметры > Реквизиты Элементов > Менеджер Реквизитов.

2.Нажмите кнопку Импорта.

3.Укажите путь к подготовленному файлу xlsx (SAF).

См. Подготовка и экспорт Файла Данных SAF для точного сопоставления стандартов.

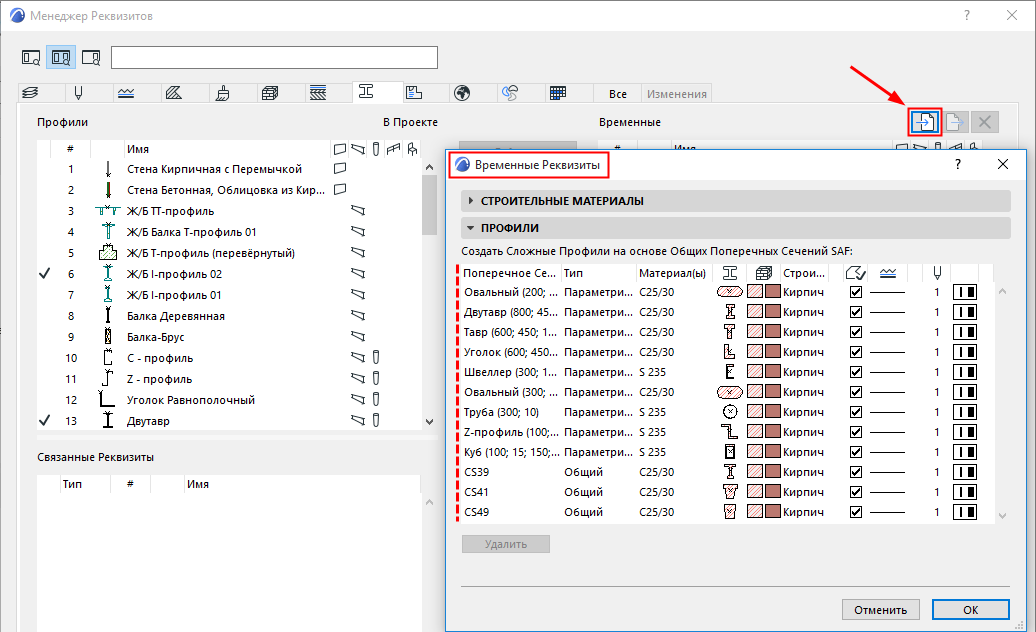

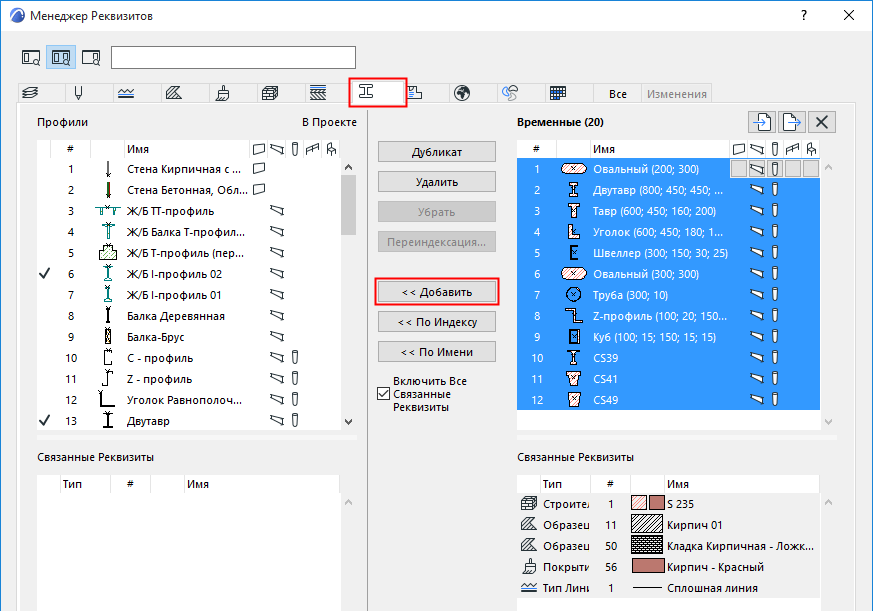

4.В результате появится диалог Временных Реквизитов. Панель Профилей будет содержать список возможных новых реквизитов Сложных Профилей, основанных на импортируемых Поперечных Сечениях SAF (Общих типов и поддерживаемых Параметрических типов).

5.Назначьте Строительный Материал ARCHICAD, Образец Штриховки, Тип Линий и Перо для каждого Поперечного Сечения SAF, которое вы хотите добавить.

Примечание: если Поперечное Сечение содержит несколько Материалов SAF, то ему можно назначить только один Строительный Материал ARCHICAD. Однако вы можете добавить это Поперечное Сечение в виде нового Профиля, а затем настроить в Редакторе Профилей разные Строительные Материалы для каждого компонента Ядра.

6.Нажмите кнопку OK, чтобы добавить эти новые реквизиты на страницу Профилей диалога Менеджера Реквизитов.

7.При необходимости добавьте их в проект ARCHICAD.

8.Затем вы сможете сопоставить импортируемое Поперечное Сечение SAF с соответствующим реквизитом Профиля ARCHICAD (не используя “Специальный Профиль”).
