Для проведения энергетической оценки Зоны ARCHICAD группируются в “термоблоки”. Термоблоком называется набор помещений или пространств здания, имеющих одинаковые требования к отоплению и охлаждению. Термоблоки представляют собой группы 3D-зон Энергетической Модели Здания ARCHICAD.
Вкладка Термоблоки, находящаяся в панели Просмотра энергетической модели, содержит список всех присутствующих в проекте термоблоков и их свойств.

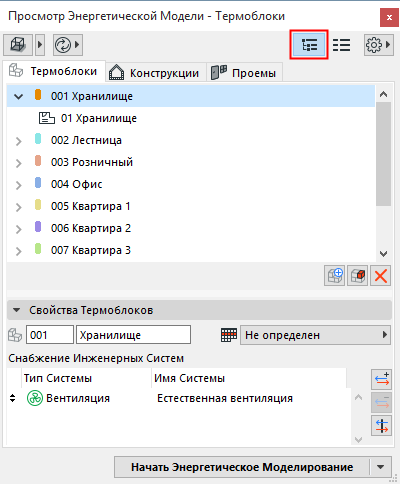

При Древовидном представлении содержимого вкладки, можно увидеть Зоны, составляющие термоблоки, а также при нажатии на стрелку, настроить показ столбцов. При выборе термоблока, в разделе Спецификации термоблока, находящемся в нижней части окна, отображаются его свойства.

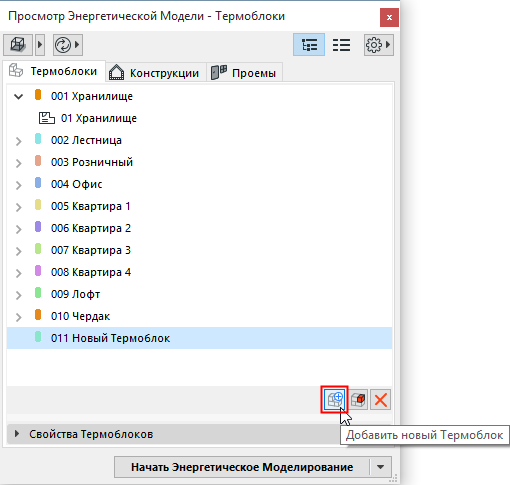

Для создания нового термоблока воспользуйтесь кнопкой Добавить новый термоблок. . После этого его имя и ID будут добавлены в список термоблоков.
Для назначения термоблоку Зон:
•Перетащите 3D-Зоны в Термоблок (в Древовидном представлении)
•Используйте команду Найти и Выбрать, для выбора и добавления Зон в Термоблоки (при просмотре в виде Списка)
Примечание: Зоны, составляющие один термоблок, не обязательно должны быть смежными между собой.
Данные Термоблоков

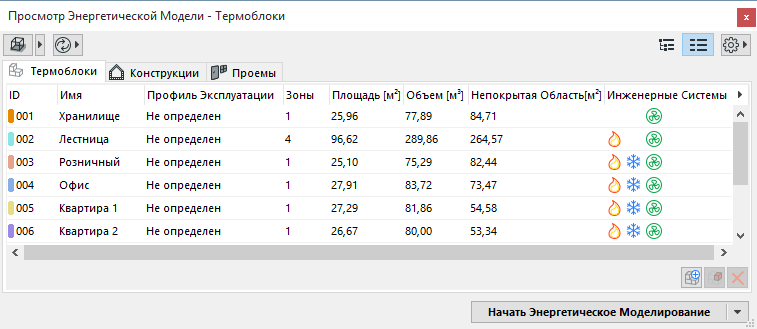

Содержимое вкладки Термоблоков может отображаться в виде списка или в виде дерева. На этой вкладке присутствуют два типа данных:
•Типы данных модели ARCHICAD (они берутся из BIM).
Для Термоблоков: Количество зон, Площадь пола, Объем, Открытое пространство
•Дополнительные типы данных (добавляемые в списке Термоблоков пользователем).
ID и Имя Термоблока, Функциональное назначение, Системы здания.
См. Параметры Свойств Термоблоков (Оценка Энергоэффективности).
