Использование Типов Продуктов в Менеджере IFC-проекта

В Менеджере IFC-проекта приводятся все присутствующие в проекте Типы Продуктов IFC и относящиеся к ним элементы. Использование Типов Продуктов IFC является еще одним способом группирования элементов проекта.

Для просмотра элементов по Типу Продукта нажмите вторую кнопку по древовидным списком.

Правила Сопоставления Свойств можно применять для Типов Продуктов.

Пример: Пример 4: Правило Сопоставления по Типу Продукта IFC.

Тип Продукта IFC определяет конкретный стиль/тип или иные данные на основе их взаимосвязи с общими IFC-реквизитами и Свойствами. Например, IfcWindowStyle - Тип Продукта IFC, к которому относится множество окон (IfcWindow).

Определения Типов Продуктов IFC назначаются элементам ARCHICAD на основе Сопоставления Типов, настраиваемого в параметрах Транслятора для Экспорта.


Выберите Тип (например, IfcWallType), чтобы отобразить его IFC-данные в правой части Менеджера IFC-проекта. IFC-данные результирующего Типа Продукта IFC по умолчанию недоступны для редактирования. Они отображаются серым курсивом, а все данные, находящиеся справа, не активны.


Редактирование Типа Продукта IFC

В некоторых случаях вам может потребоваться отредактировать Тип Продукта IFC. Пример:

Изменить его Реквизит Name

Задать значение Реквизита или стандартного Свойства;

Изменить существующие данные Свойства;

Создать новое специальное Свойство или Ссылку на Классификацию.

См. Создание Новых Специальных IFC-свойств.

Чтобы отредактировать выбранный Тип Продукта IFC, нажмите кнопку “Редактировать/Создать Тип”.


Затем выполните необходимые изменения реквизитов/свойств справа.

Изменение определения Типа Продукта IFC - Подтип

Назначение Тип Продукта IFC некоторых элементов ARCHICAD не всегда очевидно. В основном это относится к элементам инженерных сетей (IfcDistributionElements).

Предположим, что в вас есть элемент Трубы, созданный расширением MEP Modeler и классифицируемый как IfcFlowSegment. Программа автоматически выбирает подтип для IfcFlowSegmentType (например, IfcPipeSegmentType).

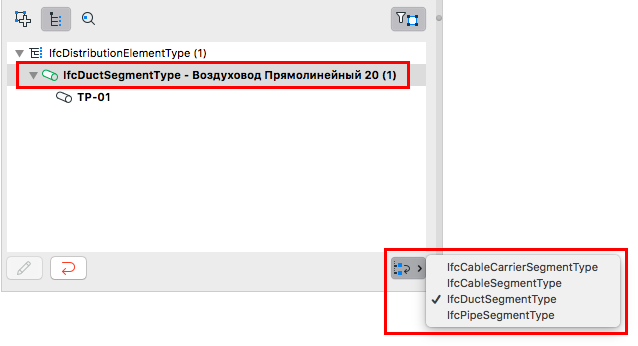

Чтобы изменить его на другой подтип IfcFlowSegmentType (например, IfcDuctSegmentType):

1.Выбрав Тип Продукта IFC, нажмите кнопку “Редактировать/Создать Тип”.

2.Воспользуйтесь выпадающим меню “Изменить Тип Продукта”.


Объединение Типов Продуктов IFC

Несколько определений Типов Продуктов IFC можно объединить в один Тип Продукта IFC. Это действует для всех типов элементов за исключением Дверей/Окон (см. ниже).

Предположим, что в проекте присутствуют два бетонных Перекрытия различной толщины. По умолчанию они будут классифицироваться как два разных Типа Продукта IFC (IfcSlabType), так как толщина является важным свойством перекрытия. Но вам требуется объединить их в один новый Тип с названием “Бетонные перекрытия”.

1.Выберите одну из папок Типов и нажмите кнопку “Редактировать/Создать Тип”.

2.Выберите IfcSlab в другой папке Типа и перетащите его в первую папку.

3.Введите в поле Реквизита Name для папки Типа (содержащей теперь два элемента) значение "Бетонные перекрытия" (см. иллюстрацию ниже).


Комбинирование Типов Продуктов IFC для Дверей и Окон

Комбинирование дверей и окон представляет собой более сложную операцию, так как некоторые их параметры генерируются на основе GDL-данных и не могут быть изменены в результате объединения элементов.

К таким параметрам относятся Реквизиты OperationType (Типа Открывания), отделки и панели. Предположим, что у вас есть две двери с абсолютно идентичными параметрами (размеры, тип панели и т.д.), но с разным направлением открывания: одна открывается направо, а другая - налево. Эти две двери будут классифицироваться как два разных Типа Продукта IFC: оба Типа будут иметь одинаковые имена, но их IFC-реквизиты “OperationType” будут различаться.

Для назначения обеим дверям одного Типа Продукта IFC выберите одну из них и переместите в папку другого (второго) Типа.

В результате будет создан один общий Тип, использующий все данные второго Типа (Реквизит Name, Свойства, Ссылку на Классификацию и т.п.). Этот новый общий Тип будет экспортироваться и присваиваться обеим дверям. Он может быть переименован и его данные могут быть изменены.

В то же время оба исходных Типа сохранятся в виде так называемых связанных Типов: они будут связаны только с теми сгенерированными данными, которые различаются для каждой из двух дверей (в этом случае - с Реквизитами OperationType). То есть обе двери будут принадлежать к одному Типу, содержащему общие для этих дверей данные, но также они будут сохранять и уникальные IFC-данные, недоступные для объединения (см. приведенную ниже иллюстрацию).


Восстановить Тип

Команда “Восстановить Тип” означает, что для всех измененных IFC-данных будут восстановлены исходные значения, а все новые данные будут удалены.


При Восстановлении ранее отредактированного Типа Продукта IFC (например, IfcWallType) происходит восстановление его исходных данных (измененные IFC-данные теряются), а Тип становится недоступен для редактирования. Если Тип содержит новые элементы, появившиеся в результате объединения Типов, то эти элементы будут возвращены в их исходное место расположения.

Если Восстановление Типа применяется для отдельного элемента (например, IfcWall), который был перемещен в другой Тип, то элемент возвращается в свое исходное место расположения.
